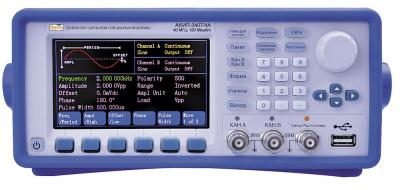

Генератор АКИП-3407/3А
Госреестр (ГРСИ): 53449-13
Особенности генератора сигналов АКИП-3407/3А:
-
Два независимых выхода
-
Диапазон частот 1 мкГц… 30 МГц
-
Выходной уровень:
0,1 мВ…10 Впик-пик (50 Ом, ≤20 МГц)
0,1 мВ…5 Впик-пик (50 Ом, >20 МГц)
0,2 мВ…20 Впик-пик (1 МОм, ≤ 20 МГц)
0,2 мВ…10 Впик-пик (1 МОм, >20 МГц)
-
Формы сигналов: синус, меандр, импульс, пост. смещение, функиональные сигналы (11 форм), СПФ
-
Сигналы произвольной формы: дискретизация 120 МГц, длина памяти 4096 точек, ЦАП 14 бит
-
Режимы модуляции: АМ, ЧМ, ФМ (ИМ), ЧМн, ШИМ, BPSK
-
Режимы ГКЧ и формирования пакетов (Burst)
-
Режим SUM: сложение 2-х выходных сигналов (вых.А/ вых.В)
-
Встроенный частотомер 1 Гц … 150 МГц
-
Интерфейс USB
-
226 × 365 × 98 мм
-
3 кг
Комплект поставки АКИП-3407/3А
|
№ |
Наименование |
Количество |
|
1 |
Генератор сигналов АКИП-3407/3А |
1 |
|
2 |
Сетевой шнур |
1 |
|
3 |
Соединительный кабель BNC-BNC |
1 |
|
4 |
Руководство по эксплуатации |
1 |
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические требования.
Характеристики
| Параметр | АКИП 3407/1А | АКИП 3407/2А | АКИП 3407/3А | АКИП 3407/4А | АКИП 3407/5А |
| Частотный диапазон | 1 мкГц...10 МГц | 1 мкГц...20 МГц | 1 мкГц...30 МГц | 1 мкГц...40 МГц | 1 мкГц...60 МГц |
| Основные выходные параметры (Выход А/В) | |||||
| Разрешение | 1 мкГц (1 мкГц – 1 кГц)/ 1 мГц (> 1 кГц); 7 разрядов | ||||
| Погрешность частоты | Стандартно: ± 5х10 -5 + 1 мкГц | ||||
| Выходной уровень | Частота пик ...10 В пик (50 Ом); 0,2 мВ пик ...20 В пик (1 МОм) Частота > 20 МГц: 0,1 мВ пик ...7,5 В пик (50 Ом); 0,2 мВ пик ...15 В пик (1 МОм) |
||||
| Разрешение | 0,2 мВ пик (пик (>2 В) | ||||
| Погрешность уровня | ±(1% от уст. + 1 мВ) | ||||
| Постоянное смещение | ± 5 В (на 50 Ом), разрешение 2 мВ, погрешность ±(1% + 1 мВ) | ||||
| Длина памяти | 4...4096 точек | ||||
| Выходное сопротивление | 1 МОм/ 50 Ом | ||||
| Синусоида | |||||
| Уровень гармоник относительно уровня основной частоты | АКИП-3407/1А....4А : -60 дБн в диапазоне до 5 МГц; -50 дБн в диапазоне 5 МГц ... 35 МГц АКИП-3407/5А : -60 дБн в диапазоне до 1 МГц; -50 дБн в диапазоне 1 МГц ... 30 МГц; -45 дБн в диапазоне 30 МГц ... 60 МГц |
||||
| Сумм. гармонические искажения | ≤ 0,1% (на частотах до 20 кГц) | ||||
| Меандр | |||||
| Время нарастания | ≤ 20 нс | ||||
| Скважность | 0,1 % - 99,9 % | ||||
| ТТЛ-выход | |||||
| Время нарастания/спада | ≤ 20 нс | ||||
| Низкий уровень | |||||
| Режим свипирования | > 4 В | ||||
| Произвольная форма (Выход А/В) | |||||
| Частота дискретизации | 120 МГц | 150 МГц | |||
| Формы сигнала | 5 форм редактируемых пользователем (ячейки памяти NoNo 15...19) | ||||
| Длина памяти | 4096 точки | ||||
| Разрешение ЦАП | 14 бит (Выход A), 10 бит (Выход B) | ||||
| Модуляция (Выход А) | |||||
| Виды модуляции | АМ, ЧМ, ФМ, ШИМ, ЧМн, ФМн | ||||
| Глубина АМ | 1...120% | ||||
| Частота модуляции | 1 мкГц ... 100 кГц | ||||
| Девиация фазы ФМ | 0°...360° | ||||
| Девиация ШИМ | 0% ...99% | ||||
| Сипирование (ГКЧ) (Выход А) | |||||
| Режимы свипирования | Линейное или логарифмическое | ||||
| Интервал свипирования | 5 мс...500 с | ||||
| Погрешность установки | ±7% от установки ±1,5% | ||||
| Выход частоты (MOD out) | 100 мкГц...10 кГц; синус; 5 В пик-пик ± 2%; импеданс: 600 Ом | ||||
| Пакетный режим (Выход А) | |||||
| Формы сигналов | Синус, прямоугольник, пила/ треугольник и др. | ||||
| Виды запуска | По счету (от 1 до 50000 имп, в зависимости от настроек), по строб-импульсу | ||||
| Период повторения | 1 мкс – 500 с | ||||
| Режим сложения (Выход В) | |||||
| По частоте | Отношение частот / разность частот | ||||
| По амплитуде | Разность амплитуд/ разность смещений | ||||
| Объединение формы | Объединяемые амплитуды: 0% ~ 100% | ||||
| Частотомер | |||||
| Частотный диапазон | 10 мГц...350 МГц (100 нс...20 с); время счета 1 мс...500 с | ||||
| Чувствительность | 20 мВскз...5 Вскз | ||||
| Общие данные | |||||
| ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480х272 точек | ||||
| Напряжение питания | 220 В ( ± 22 В), 47~53 Гц; | ||||
| Рабочие условия | 0...40°С, 80% | ||||
| Интерфейс | USB (2 шт), RS-232 | ||||
| Габаритные размеры, масса | 334 × 256 × 106 мм, 3 кг | ||||
