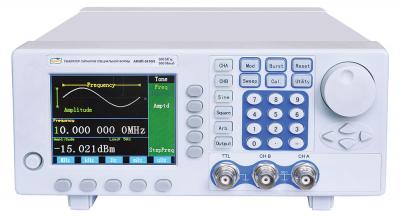

Генератор АКИП-3410/1
Госреестр (ГРСИ): 53449-13
Генераторы сигналов специальной формы АКИП-3410/1, АКИП-3410/2, АКИП-3410/4, АКИП-3410/5 предназначены для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также до 50 типов сигналов предустановленной произвольной формы.
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, позволяющего получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы. На передней панели генератора находится цветной жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отображается форма генерируемого сигнала, в нижнем окне – его параметры.
В генераторах серии 3410 справа от дисплея находятся два вертикальных ряда кнопок: в одном ряду кнопки выбора стандартных форм сигнала, в другом – кнопки управления меню генерируемых сигналов. Под дисплеем расположен блок функциональных кнопок для выбора единиц вводимых значений. Для ввода цифровых параметров на панелях всех генераторов имеется три группы органов управления: курсорные кнопки (со стрелками), вращающийся регулятор параметров и цифровая клавиатура. На задней панели генераторов имеется разъем для подключения шнура питания, разъемы интерфейсов USB и RS-232 для подключения генераторов к ПК, входные разъемы для подачи внешнего тактового сигнала 10 МГц, сигнала внешней модуляции и запуска и выходной разъем внутреннего опорного генератора 10 МГц.
Особенности генератора сигналов специальной формы АКИП-3410/1:
- Диапазон частот 1 мкГц…80 МГц;
- Выходной уровень: 0,1 мВ…10 Впик-пик (≤ 10 МГц), 0,1 мВ…5 Впик-пик (≤ 80 МГц);
- Формы сигналов: синус, меандр, треугольник, импульс, СПФ;
- Сигналы произвольной формы: 1 мкГц … 25 МГц, дискретизация 300 МГц, длина памяти 512 K точек, ЦАП 14 бит;
- Режимы модуляции: АМ, ЧМ, ФМ (ИМ), ЧМн, ШИМ, BPSK;
- Режимы ГКЧ и формирования пакетов (Burst);
- Вход/выход ОГ 10 МГц;
- Интерфейсы: USB, RS-232 (опции: GPIB, LAN);
- 218 × 99 × 338 мм;
- 2,9 кг.
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов специальной формы АКИП-3410/1 |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Руководство по эксплуатации |
1 |
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы.
Характеристики
|
Количество каналов |
1 |
|
Частотный диапазон ОТ |
1 мкГц |
|
Частотный диапазон ДО |
80 МГц |
|
Опорный генератор (погрешность установки частоты) |
±2×10-5 | опция ±2×10-7 |
|
Выходной уровень (минимум) |
0,1 мВпик-пик |
|
Выходной уровень (максимум) |
10 Впик-пик |
|
Выходной импеданс (Ом) |
50 |
|
ЦАП (бит) |
14 |
|
Память (СПФ) |
512 кБ |
|
Виды модуляции |
АМ | ЧМ | ФМ | ЧМн | ШИМ | BPSK |
|
ГКЧ |
Да |
|
BURST Пакетный режим |
Да |
|
Экран (см, разрешение) |
TFT | 9 см |
|
Интерфейс |
USB | RS-232 | опция - GPIB | опция - LAN |
