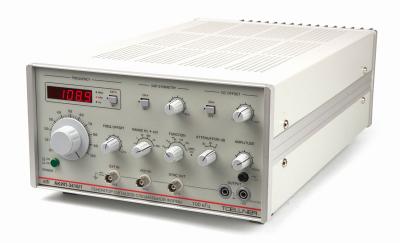

Генератор АКИП-3414/2
Госреестр (ГРСИ): не указано
Особенности генератора сигналов специальной формы АКИП-3414/2:
- Функциональный генератор (2 в 1: генератор + усилитель);
- 1 выходной канал;
- Диапазон частот: 0,05 Гц – 5 МГц;
- Высокое выходное напряжение 30 Впик-пик;
- Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
- Режим усилителя (вход внешнего сигнала);
- Вход/выход внешней модулирующей частоты (VCO/OCV), выход синхронизации ТТЛ-уровня;
- Встроенный частотомер;
- Защита выхода от обратных напряжений;
- Компактный размер, алюминиевый корпус.
Комплект поставки АКИП-3414/2
|
№ |
Наименование |
Количество |
|
1 |
Генератор сигналов специальной формы АКИП-3414/2 |
1 |
|
2 |
Сетевой шнур |
1 |
|
3 |
Соединительный кабель (BNC) |
1 |
|
4 |
Нагрузка 50 Ом |
1 |
|
5 |
Адаптер BNC-гнездо 4 мм |
1 |
|
6 |
Адаптер BNC – штекер 4 мм |
1 |
|
7 |
Тройник BNC |
1 |
|
8 |
Аттенюатор 40 дБ |
1 |
|
9 |
Руководство по эксплуатации |
1 |
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические требования.
Характеристики
|
Параметр |
Значение |
|
|
АКИП-3414/1 |
АКИП-3414/2 |
|
|
ВЫХОДНЫЕ ПАРАМЕТРЫ |
||
|
Частотный диапазон |
0,5 Гц – 5 МГц для всех сигналов |
0,05 Гц – 5 МГц для всех сигналов |
|
Смещение частоты |
± 2 % |
|
|
Погрешность установки частоты |
± 2 е.м.р. ( |
|
|
Выходной уровень |
10 мВпик-пик - 3 0 Впик-пик 15 В пик-пик в импульсе |
|
|
Выходное сопротивление |
50 Ом |
|
|
Защита выхода |
Предохранитель от обратного напряжения ≤ 120 В |
|
|
ПОСТОЯННОЕ СМЕЩЕНИЕ |
||
|
Диапазон (AC + DC) |
±10 В |
|
|
СИНУСОИДА |
||
|
Суммарные гармонические искажения ( при максимальном U вых. и нагрузке 50 Ом ) |
|
|
|
ПРЯМОУГОЛЬНИК |
||
|
Время нарастания/спада |
|
|
|
Выброс |
|
|
|
Скважность |
10% - 90% |
10% - 90% (в диапазоне до 500 кГц) |
|
Усиление |
17 дБ, от DC до 5 МГц |
|
|
Суммарные гармонические искажения |
|
|
|
ТРЕУГОЛЬНИК |
||
|
Нелинейность |
|
|
|
ИМПУЛЬС |
||
|
Время нарастания/спада |
|
|
|
Выброс |
|
|
|
ВХОДЫ/ ВЫХОДЫ |
||
|
Выход синхронизации |
Сигнал ТТЛ-уровня, 50 Ом |
|
|
Вход внешней модуляции |
5 В, изменение частоты 1:1000 |
|
|
Выход модуляции |
0...5 В, изменение частоты 1000:1 |
|
|
Внешний вход |
Вход усилителя (U вх. макс. = 15 Вскз) и частотомера |
|
|
ЧАСТОТОМЕР |
||
|
Диапазон частот |
|
|
|
Разрешение |
4 или 5 разрядов с автовыбором диапазона |
|
|
Погрешность |
± 2 е.м.р. |
|
|
Чувствительность |
150 мВскз при 10 МГц |
|
|
Входное сопротивление |
1 МОм, 120 пФ |
|
|
Защита входа |
15 Вскз |
|
|
ЧАСТОТОМЕР |
||
|
Напряжение питания |
~115/230 В ( ± 10 %), 47 - 63 Гц (потребление |
|
|
Габаритные размеры |
265 × 147 × 280 мм |
|
|
Рабочая температура |
0...50 °С |
|
|
Масса |
3,5 кг |
|
|
Опции |
Ручка для переноски (TOE 9008) , адаптер для встраивания в стойку 19 " 3 HU (TOE 9501) , монтажный комплект для стойки 19 " 4 HU (TOE 9503) |
|
