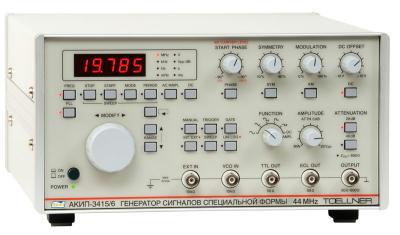

Генератор АКИП-3415/1 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Особенности генератора сигналов специальной формы АКИП-3415/1:
- 1 выходной канал;
- Диапазон частот: 1 мГц – 12 МГц;
- Высокое выходное напряжение 10 мВ…30 Впик-пик;
- Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
- Режим ГКЧ (свипирование);
- Режим усилителя (вход внешнего сигнала);
- Выход ECL и ТТЛ-уровня;
- Вход внешней модулирующей частоты (VCO);
- Встроенный частотомер;
- Защита выхода от обратных напряжений;
- Компактный размер, алюминиевый корпус.
Комплект поставки АКИП-3415/1
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов специальной формы АКИП-3415/1 |
1 |
|
2. |
Соединительный кабель (BNC) |
1 |
|
3. |
Нагрузка 50 Ом |
1 |
|
4. |
Адаптер BNC - гнездо 4 мм |
1 |
|
5. |
Адаптер BNC - штекер 4 мм |
1 |
|
6. |
Тройник BNC |
1 |
|
7. |
Аттенюатор 40 дБ |
1 |
|
8. |
Сетевой шнур |
1 |
|
9. |
Руководство по эксплуатации |
1 |
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов.
Характеристики
|
Параметр |
АКИП-3415/1 |
АКИП-3415/2 |
АКИП-3415/3 |
АКИП-3415/4 |
АКИП-3415/5 |
АКИП-3415/6 |
|
Выходные параметры |
||||||
|
Частотный диапазон |
1 мГц – 12 МГц (все формы сигналов) |
1 мГц – 22 МГц (все формы сигналов) |
1 мГц – 44 МГц (импульс, TTL, ECL) 1 мГц – 22 МГц (остальные формы сигналов) |
|||
|
Погрешность установки частоты |
±1 е.м.р. ( 2×10-6 в режиме PLL (автоматическая фазовая подстройка частоты) 5 % от полной шкалы от 1 мГц до 10 Гц |
|||||
|
Выходной уровень |
10 мВ…30 Впик-пик; 5 Впик-пик…15 Впик-пик в импульсе |
7 мВ…20 Впик-пик; 3 Впик-пик…10 Впик-пик в импульсе |
||||
|
Выходное сопротивление |
50 / 600 Ом (переключаемое) |
|||||
|
Защита выхода |
Защита от обратного напряжения ≤120 В (опция) |
|||||
|
Ослабление |
30 дБ (регулируемое +20 дБ) 40 дБ (фиксированное) |
|||||
|
Постоянное смещение |
||||||
|
Диапазон (AC + DC) |
±10 В |
|||||
|
Синусоида |
||||||
|
Суммарные гармонические искажения на частотах до 100 кГц |
|
|||||
|
Уровень гармоник в выходном сигнале |
26 дБн до 12 МГц |
26 дБн до 22 МГц |
||||
|
Прямоугольник |
||||||
|
Время нарастания / спада |
|
|||||
|
Выброс |
|
|||||
|
Скважность |
10% - 90% |
|||||
|
Прямоугольник |
||||||
|
Нелинейность |
|
|||||
|
Импульс |
||||||
|
Время нарастания/спада |
|
|||||
|
Выброс |
|
|||||
|
Измерение симметрии |
||||||
|
Диапазон |
10% - 90% |
|||||
|
Максимальная частота для всех сигналов |
До 1,2 МГц |
До 2,2 МГц |
||||
|
Постоянное напряжение |
||||||
|
Диапазоны |
0…±0,1 В, 0…±1 В, 0…±10 В (50/ 600 Ом) |
|||||
|
ГКЧ |
||||||
|
Формы несущей |
Все формы сигналов |
|||||
|
Время качания |
1 мс – 1000 с |
|||||
|
Закон качания |
Линейный / логарифмический |
|||||
|
Тип качания |
Возрастание/ убывание |
|||||
|
Источник синхронизации |
Внешний, внутренний, ручной |
|||||
|
АМ (только АКИП-3415/4, АКИП-3415/6) |
||||||
|
Частота несущей |
1 мГц – 22 МГц (внутренняя / внешняя) |
|||||
|
Формы несущей |
Все формы сигналов, кроме импульса, TTL, ECL |
|||||
|
Моделирующее колебание |
Внутреннее 1 кГц, внешнее 0…500 кГц |
|||||
|
Коэффициент АМ |
0…100 % (внутреннее), 0…200 % (внешнее) |
|||||
|
Режим усилителя |
||||||
|
Усиление |
17 дБ (регулируемое) |
14 дБ (регулируемое) |
||||
|
Диапазон усиления |
0…12 МГц |
|||||
|
Суммарные гармонические искажения |
|
|||||
|
Сопротивление входа |
10 кОм |
|||||
|
Входы / выходы |
||||||
|
Выход синхронизации |
Сигнал ЭСЛ и ТТЛ-уровня, 50 Ом |
|||||
|
Вход внешней модуляции |
5 В, изменение частоты 1:1000 |
|||||
|
Выход модуляции |
0…5 В, изменение частоты 1000:1 |
|||||
|
Внешний вход |
Вход усилителя (Uвх. макс. = 15 Вскз) и частотомера |
|||||
|
Частотомер |
||||||
|
Диапазон частот |
10 Гц до 50 МГц |
|||||
|
Разрешение |
4 разряда с автовыбором диапазона |
|||||
|
Погрешность |
-5 |
|||||
|
Входное напряжение |
Уровень ТТЛ |
|||||
|
Входное сопротивление |
10 кОм, 120 пФ |
|||||
|
Защита входа |
15 Вскз |
|||||
|
Общие данные |
||||||
| Напряжение питания | ~115/230 В (± 10 %), 43 - 63 Гц (потребление 40 ВА) | |||||
| Габаритные размеры | 265 × 147 × 330 мм | |||||
| Рабочая температура | 0…50 °С | |||||
| Масса | 5 кг | |||||
