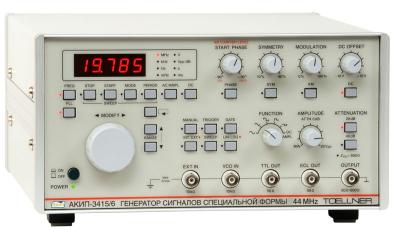

Генератор АКИП-3415/6 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Особенности генератора сигналов специальной формы АКИП-3415/6:
- 1 выходной канал;
- Диапазон частот: 1 мГц – 44 МГц;
- Высокое выходное напряжение 7 мВ…20 Впик-пик;
- Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
- Режим ГКЧ (свипирование) и АМ;
- Режим усилителя (вход внешнего сигнала);
- Выход ECL и ТТЛ-уровня;
- Вход внешней модулирующей частоты (VCO);
- Встроенный частотомер;
- Защита выхода от обратных напряжений;
- Компактный размер, алюминиевый корпус.
Комплект поставки АКИП-3415/6
| № | Наименование | Количество |
| 1. | Генератор сигналов специальной формы АКИП-3415/6 | 1 |
| 2. | Соединительный кабель (BNC) | 1 |
| 3. | Нагрузка 50 Ом | 1 |
| 4. | Адаптер BNC - гнездо 4 мм | 1 |
| 5. | Адаптер BNC - штекер 4 мм | 1 |
| 6. | Тройник BNC | 1 |
| 7. | Аттенюатор 40 дБ | 1 |
| 8. | Сетевой шнур | 1 |
| 9. | Руководство по эксплуатации | 1 |
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Доставляем приборы курьерскими службами и транспортными компаниями. Обращайтесь к нашим специалистам за дополнительной информацией по телефону, почте или через форму заказа ниже.
Характеристики
| Параметр | АКИП-3415/1 | АКИП-3415/2 | АКИП-3415/3 | АКИП-3415/4 | АКИП-3415/5 | АКИП-3415/6 |
| Выходные параметры | ||||||
| Частотный диапазон | 1 мГц – 12 МГц (все формы сигналов) | 1 мГц – 22 МГц (все формы сигналов) | 1 мГц – 44 МГц (импульс, TTL, ECL) 1 мГц – 22 МГц (остальные формы сигналов) |
|||
| Погрешность установки частоты | ±1 е.м.р. ( 2×10-6 в режиме PLL (автоматическая фазовая подстройка частоты) 5 % от полной шкалы от 1 мГц до 10 Гц |
|||||
| Выходной уровень | 10 мВ…30 Впик-пик; 5 Впик-пик…15 Впик-пик в импульсе | 7 мВ…20 Впик-пик; 3 Впик-пик…10 Впик-пик в импульсе | ||||
| Выходное сопротивление | 50 / 600 Ом (переключаемое) | |||||
| Защита выхода | Защита от обратного напряжения ≤120 В (опция) | |||||
|
Ослабление |
30 дБ (регулируемое +20 дБ) 40 дБ (фиксированное) |
|||||
|
Постоянное смещение |
||||||
|
Диапазон (AC + DC) |
±10 В |
|||||
|
Синусоида |
||||||
|
Суммарные гармонические искажения на частотах до 100 кГц |
|
|||||
|
Уровень гармоник в выходном сигнале |
26 дБн до 12 МГц |
26 дБн до 22 МГц |
||||
|
Прямоугольник |
||||||
|
Время нарастания / спада |
|
|||||
|
Выброс |
|
|||||
|
Скважность |
10% - 90% |
|||||
|
Прямоугольник |
||||||
|
Нелинейность |
|
|||||
|
Импульс |
||||||
|
Время нарастания/спада |
|
|||||
|
Выброс |
|
|||||
|
Измерение симметрии |
||||||
|
Диапазон |
10% - 90% |
|||||
|
Максимальная частота для всех сигналов |
До 1,2 МГц |
До 2,2 МГц |
||||
|
Постоянное напряжение |
||||||
|
Диапазоны |
0…±0,1 В, 0…±1 В, 0…±10 В (50/ 600 Ом) |
|||||
|
ГКЧ |
||||||
|
Формы несущей |
Все формы сигналов |
|||||
|
Время качания |
1 мс – 1000 с |
|||||
|
Закон качания |
Линейный / логарифмический |
|||||
|
Тип качания |
Возрастание/ убывание |
|||||
|
Источник синхронизации |
Внешний, внутренний, ручной |
|||||
|
АМ (только АКИП-3415/4, АКИП-3415/6) |
||||||
|
Частота несущей |
1 мГц – 22 МГц (внутренняя / внешняя) |
|||||
|
Формы несущей |
Все формы сигналов, кроме импульса, TTL, ECL |
|||||
|
Моделирующее колебание |
Внутреннее 1 кГц, внешнее 0…500 кГц |
|||||
|
Коэффициент АМ |
0…100 % (внутреннее), 0…200 % (внешнее) |
|||||
|
Режим усилителя |
||||||
|
Усиление |
17 дБ (регулируемое) |
14 дБ (регулируемое) |
||||
|
Диапазон усиления |
0…12 МГц |
|||||
|
Суммарные гармонические искажения |
|
|||||
|
Сопротивление входа |
10 кОм |
|||||
|
Входы / выходы |
||||||
|
Выход синхронизации |
Сигнал ЭСЛ и ТТЛ-уровня, 50 Ом |
|||||
|
Вход внешней модуляции |
5 В, изменение частоты 1:1000 |
|||||
|
Выход модуляции |
0…5 В, изменение частоты 1000:1 |
|||||
|
Внешний вход |
Вход усилителя (Uвх. макс. = 15 Вскз) и частотомера |
|||||
|
Частотомер |
||||||
|
Диапазон частот |
10 Гц до 50 МГц |
|||||
|
Разрешение |
4 разряда с автовыбором диапазона |
|||||
|
Погрешность |
-5 |
|||||
|
Входное напряжение |
Уровень ТТЛ |
|||||
|
Входное сопротивление |
10 кОм, 120 пФ |
|||||
|
Защита входа |
15 Вскз |
|||||
|
Общие данные |
||||||
|
Напряжение питания |
~115/230 В (± 10 %), 43 - 63 Гц (потребление 40 ВА) |
|||||
|
Габаритные размеры |
265 × 147 × 330 мм |
|||||
|
Рабочая температура |
0…50 °С |
|||||
|
Масса |
5 кг |
|||||
