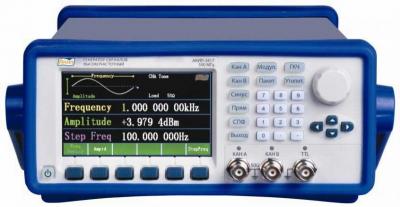

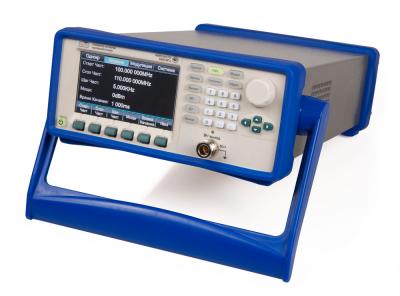

Генератор АКИП-3417/2
Госреестр (ГРСИ): 73612-18
Особенности АКИП-3417/2:
-
2 независимых канала (кан А/ В)
-
Диапазон частот: 1 мкГц…1500 МГц (канал A- синус), 1 мкГц…10 МГц (канал B), макс. разрешение 1 мкГц
-
Канал A (система ФАПЧ): синус, прямоугольник
-
Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)
-
Вых. уровень (кан А/ В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм
-
Внутренний опорный генератор: ±1х10-6
-
Виды модуляции (кан В): АМ, ЧМ, ЧМн, ФМн
-
Функции (кан В): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
-
Графический ЖК-дисплей с диагональю 9 см.(TFT, отображение 10 параметров выходного сигнала)
-
Интерфейсы: USB, RS-232 (опция: GPIB)
Комплект поставки АКИП-3417/2
|
№ |
Наименование |
Количество |
|
1. |
Прибор АКИП-3417/2 |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Соед. кабель BNC-BNC |
1 |
|
4. |
CD-диск с ПО (по запросу) |
1 |
|
5. |
Руководство по эксплуатации |
1 |
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Доставляем приборы курьерскими службами и транспортными компаниями. Обращайтесь к нашим специалистам за дополнительной информацией по телефону, почте или через форму заказа ниже.
Характеристики
|
Параметр |
Значение |
|
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ A) |
|
|
Частотный диапазон |
Синус: 1 мкГц … 1500 МГц; прямоугольник: 1 мкГц … 80 МГц |
|
Разрешение |
1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц) |
|
Погрешность уст. частоты |
±1х10-6 (≥ 1 кГц); ±5х10-5 ( |
|
Выходной уровень |
-127 дБм… + 13 дБм |
|
Разрешение |
0,1 дБ |
|
Погрешность уст. уровня |
±1 дБ от уст. (вых. уров. ≥ - 105 дБм); ±2 дБ от уст. (вых. уров. ≥ - 117 дБм) |
|
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ Б) |
|
|
Частотный диапазон |
1 мкГц … 10 МГц |
|
Разрешение |
1 мкГц |
|
Погрешность уст. частоты |
±1х10-6 (≥ 1 кГц); ±5х10-5 ( |
|
Выходной уровень |
1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм) |
|
Разрешение |
1 мВпик |
|
Погрешность уст. уровня |
±(1% от уст. + 1 мВ) |
|
Постоянное смещение |
±5 Впик (50 Ом), ± 10 Впик (1 МОм) |
|
ОБЩИЕ ДАННЫЕ (КАН А/ В) |
|
|
Выходное сопротивление |
1 МОм/ 50 Ом |
|
ПРЯМОУГОЛЬНИК |
|
|
Время нарастания |
≤ 15 нс |
|
Выброс |
≤ 5% |
|
МОДУЛЯЦИЯ (КАН А) |
|
|
Виды модуляции |
АМ, ЧМ, ЧМн, ФМн |
|
Глубина АМ |
Глубина: 1 … 120 % |
|
Частота модуляции |
1 мкГц … 20 кГц (внутр.), 20 Гц … 20 кГц (внеш.) |
|
Девиация фазы ФМн |
0° … 360° |
|
Вход внеш. модуляции |
Уровень: 5 В. Частота: DC … 10 кГц. Импеданс: 10 кОм. |
|
СВИПИРОВАНИЕ/ ГКЧ (КАН А) |
|
|
Режимы качания |
Линейный, логарифмический - Fнес ≤ 80 МГц; пошаговый - Fнес ≥ 80 МГц |
|
Время качания |
1 мс…800 с (лин.), 10 мс … 800 с (лог.) |
|
Длительность шага |
50 мс … 10 с |
|
ПАКЕТНЫЙ РЕЖИМ BURST (КАН А) |
|
|
Виды запуска |
По счету (от 1 до 10.000 импульсов), по строб-импульсу |
|
Период повторения |
1 мс – 800 с |
|
ФОРМЫ СИГНАЛА (КАН B) |
|
|
Тип |
Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.) |
|
Прямоугольник |
Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 % |
|
Импульс |
Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с |
|
Пила |
Симметрия: 0,0 … 100,0 % |
|
ОБЩИЕ ДАННЫЕ |
|
|
ЖК-дисплей |
Графический цветной (TFT, диагональ 11 см), 480 х 272 точек |
|
Напряжение питания |
220 В (± 22 В), 47~53 Гц |
|
Рабочие условия |
0…40°С, 80% |
|
Интерфейс |
USB, RS-232 |
|
Габаритные размеры |
254 × 103 × 374 мм |
|
Масса |
4,5 кг |
