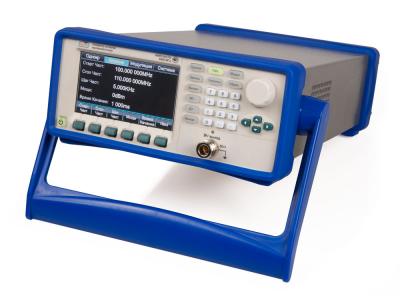

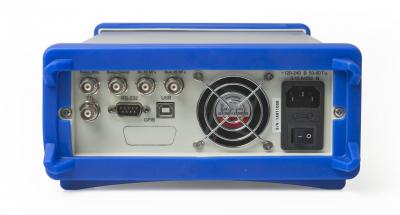

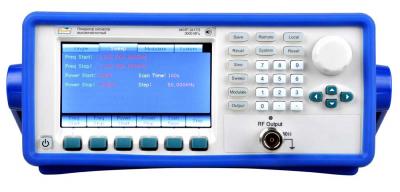

Генератор АКИП-3417/3
Госреестр (ГРСИ): 73612-18
Особенности генератора сигналов высокой частоты АКИП-3417/3:
- 2 канала: кан А/В,только ВЧ выход – канал А;
- Канал А (синус): 25 МГц...3000 МГц;
- Канал B: 1 мкГц... 1 0 МГц;
- Канал A (система ФАПЧ): синус, прямоугольник;
- Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.);
- Вых. уровень (кан А/В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм;
- Внутренний опорный генератор: ±1х10-6;
- Виды модуляции (кан A): АМ , ЧМ, ЧМн, ФМн;
- Функции (кан A): свипировани е (ГКЧ) , пакетный режим (Burst) с функцией непрерывной корректировки фазы;
- Графический ЖК - диспле й с диагональю 11 см;
- Интерфейсы: USB, RS-232 (опция: GPIB).
Комплект поставки АКИП-3417/3
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов высокой частоты АКИП-3417/3 |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Соеденительный кабель BNC-BNC |
1 |
|
4. |
CD-диск с ПО (по запросу) |
1 |
|
5. |
Руководство по эксплуатации |
1 |
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические требования.
Характеристики
| Параметр | Значение |
| ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ A) | |
| Частотный диапазон | Синус: 25 М Гц ... 30 00 МГц |
| Разрешение | 1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц) |
| Погрешность уст. частоты | ±5 х10-6 |
| Выходной уровень | -90 дБн ... + 13 дБн |
| Разрешение | 0,25 дБ |
| Погрешность уст. уровня | ±1 дБ от уст. |
| Выходное сопротивление | 50 Ом |
| Тип разъема | N |
| ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ (КАНАЛ Б) | |
| Частотный диапазон | 1 мкГц … 10 МГц |
| Разрешение | 1 мкГц |
| Погрешность уст. частоты | ±1х10-6 (≥ 1 кГц); ±5х10-5 ( |
| Выходной уровень | 1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм) |
| Разрешение | 1 мВпик |
| Погрешность уст. уровня | ±(1% от уст. + 1 мВ) |
| Постоянное смещение | ±5 Впик (50 Ом), ± 10 Впик (1 МОм) |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Тип разъема | BNC |
| СПЕКТРАЛЬНАЯ ЧИСТОТА | |
| Фазовые шумы | - 90 дБн ... - 115 дБн |
| МОДУЛЯЦИЯ (КАНАЛ А) | |
| Виды модуляции | ИМ |
| Параметры ИМ | Имп. Коэф Вр. нараст нс, длит. 0,25 с |
| СВИПИРОВАНИЕ/ ГКЧ (КАНАЛ А) | |
| Режимы качания | Лин. по частоте Лин. по амплитуде |
| Время качания | 1 мс…800 с (лин.), 10 мс … 800 с (лог.) |
| Длительность шага | 50 мс … 10 с |
| ФОРМЫ СИГНАЛА (КАНАЛ B) | |
| Тип | Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.) |
| Прямоугольник | Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 % |
| Импульс | Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с |
| Пила | Симметрия: 0,0 … 100,0 % |
| ОБЩИЕ ДАННЫЕ | |
| ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480 х 272 точек |
| Напряжение питания | 220 В (± 22 В), 47~53 Гц |
| Рабочие условия | 0…40°С, 80% |
| Интерфейс | USB, RS-232 |
| Габаритные размеры | 256 × 123 × 386 мм |
