ПАРАМЕТРЫ

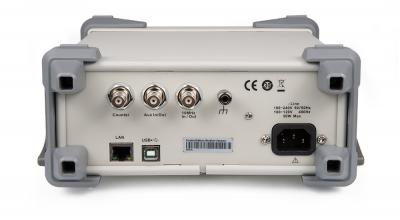

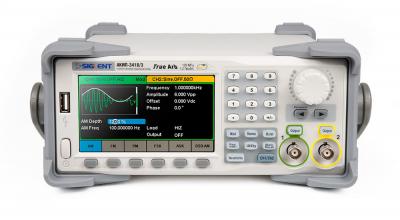

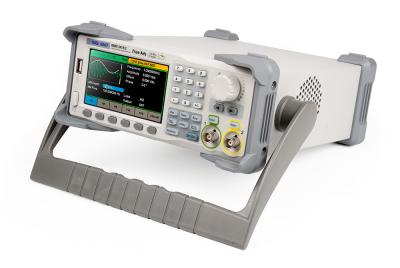

АКИП - 3418/2

Параметр

Значение

ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2)

Частотный диапазон (для синуса)

1 мкГц – 80 МГц

Разрешение

1 мкГц

Погрешность установки частоты

± 1 *10^{- 6}

Выходной уровень (50 Ом)

1 мВ - 10 В _{пик - пик} (≤ 2 0 МГц)

1 мВ - 5 В _{пик - пик} ( >2 0 МГц)

Погрешность установки уровня

±(1%+1 мВпп ) , 10 кГц син., 0 В смещение

Выходное сопротивление

1 МОм/ 50 Ом

СИНУСОИДА

Коэффициент гармоник

≤ - 65 дБн от 0 до 1 0 МГц ,

Негармонические составляющие

- 70 дБн ≤ 50 МГц ,

- 65 дБн > 50 МГц .

МЕАНДР

Частотный диапазон

1 мкГц – 25 МГц

Время нарастания/спада

≤ 9 нс

Перестраиваемая скважность

0,001 – 99,999%

Джиттер (скз)

≤ 150 пс

ПИЛА, ТРЕУГОЛЬНИК

Диапазон частот

1 мкГц – 1 МГц

Перестраиваемая скважность

0,0 – 100,0%

ИМПУЛЬС

Диапазон частот

1 мкГц – 25 МГц

Длительность импульса

От 1 6,3 нс

Погрешность установки длительности

±(0,01%+0, 3 нс )

Время нарастания/спада

8,4 нс – 22,4 с, разрешение 100 пс

Диапазон и зменения скважности

0, 00 1 % - 99, 999 %

Джиттер (скз)

≤ 150 пс

БЕЛЫЙ ШУМ

Полоса частот (белый шум)

120 МГц (-3 дБ)

ПРОИЗВОЛЬНАЯ ФОРМА (СПФ)

Диапазон частот

1 мкГц – 20 МГц

Длина памяти

8 – 8 М точек

Разрешение ЦАП

14 бит

Частота дискретизации

5 МГц ( TrueArb ), 300 МГц ( DDS)

Джиттер (скз)

≤ 150 п с

ПАКЕТНЫЙ РЕЖИМ

Формы сигналов

Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс

Частота несущей

2 мГц – 120 МГц (в зависимости от модели)

Виды запуска

П о счету (1 ... 100 0000 имп. – при мин. длит. 1 мкс), непрерывный, по строб - импульсу )

Нач./конеч. фаза

0° - +360°

Период повторения

1 мкс – 10 00 с ± 1%

Источник стро б - импульса

Внешний , внутренний

Источник синхронизации

Внешний, внутренний, ручной

АМ, ЧМ

Формы несущей

Синус, меандр, пила, произвольная

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)

Коэффициент АМ

0 - 1 20 % (АМ)

ФМ

Формы несущей

Синус, меандр, пила, произвольная

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)

Диапазон установки девиации фазы

0 º - 360 , 0 º

ЧМН, АМН

Формы несу щей

Синус, меандр, пила, произвольная

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Меандр (скважность 50 %, частота 1 мГц – 1 М Гц )

ШИМ

Диапазон частот

мГц – 1 МГц

Модулирующее колебание (внутреннее)

Синус, меандр, пи ла, произвольная

Источник модуляции

Внешний/внутренний

ГКЧ

Формы несущей

Синус, меандр, пила, произвольная

Время качания

1 мс - 500 с ± 1 %

Закон качания

Линейный или логарифмический

Тип качания

Возрастание или убывание

Источник синхронизации

Внешний, внутренний, ручной

ЧАСТОТОМЕР

Частотный диапазон

100 мГц - 200 МГц

Измерения

Частота, период, +/ - длительность, скважность ( F ≤ 10 МГц; U ≤ 5 В _{пик - пик} )

Вход

МОм , связь по входу: AC / DC , фильтр ВЧ: вкл/выкл

Чувствительность

10 0 мВ скз (

ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ

Вход/Выход внешнего опорного сигнала

10 МГц; входной уровень : 1,4 – 3,3 В_{пик - пик} ;

Вход внешней синхронизации

Входной уровень: КМОП ; время отклика : ≤ 60 0 нс; входное сопротивлени е: 100 кОм

Выход сигнала синхронизации

Входной уровень: КМОП ; время отклика : ≤ 60 0 нс; входное сопротивлени е: 100 кОм

Выход SYNC

Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 10 0 Ом; максимальная частота: 1 МГц

Вход внешней модуляции

глубина модуляции (100 %) 11 – 13 В ; с опротивление 10 кОм

ОБЩИЕ ДАННЫЕ

ЖК - дисплей

Цветной графический сенсорный , диагональ 11 см, разрешение: 480 х2 72

Напряжение питания

220 В ( ± 15 %), 50 / 60 Гц

Габаритные размеры

10 7 × 2 6 0 × 296 мм

Масса

3 , 43 кг
