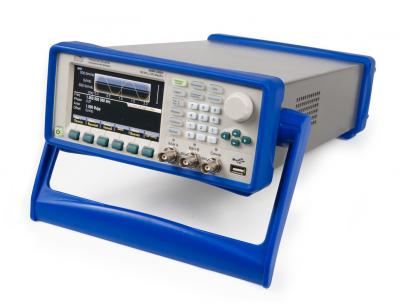

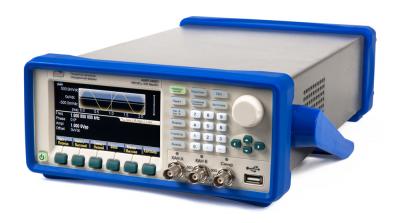

Параметр

3420/1

3420/2

3420/3

Основные выходные параметры

Частотный диапазон

Cинус

1 мкГц … 80 МГц

1 мкГц … 120 МГц

1 мкГц … 160 МГц

Прямоугольный/импульс

1 мкГц … 30 МГц

1 мкГц … 40 МГц

1 мкГц … 50 МГц

Пила

1 мкГц … 30 МГц

СПФ

1 мкГц … 30 МГц

Разрешение

от 1 мкГц (12 разрядов)

Погрешность уст. частоты

Стандартно: ±2х10-6 + 1 мкГц

С опцией: 100: ±2×10^-7

Погрешность уст. частоты

Стандартно: ±2х10-6 + 1 мкГц

С опцией: 100: ±2×10^-7

Выходной уровень

Частота ≤ 40 МГц: 1 мВпп ... 10 Впп (50 Ом); 2 мВпп … 20 Впик (1 МОм)

Частота ≤ 80 МГц: 1 мВпп … 5 Впп (50 Ом); 2 мВпп … 10 Впп (1 МОм)

Частота ≤ 120 МГц: 1 мВпп … 2,5 Впп (50 Ом); 2 мВпп … 5 Впп (1 МОм)

Частота > 120 МГц: 1 мВпп … 2 Впп (50 Ом); 2 мВпп … 4 Впп (1 МОм)

Разрешение

1 мВпп (уровень ≥ 1 Впп, 50 Ом), 2 мВпп (уровень ≥ 2 Впп, 1 МОм)

0,1 мВпп (уровень

Погрешность уст. уровня

±(1% от уст. + 2 мВпп)

Постоянное смещение

±5 В (на 50 Ом), макс. разрешение 0,1 мВ,

погрешность ±(1% от установленной + 2 мВ + 0,5% от амплитуды)

Длина памяти

4…16384 точек

Выходное сопротивление

1 МОм / 50 Ом

Синусоида

Уровень гармоник относительно уровня основной частоты

≤-60 дБн в диапазоне до 10 МГц

≤-55 дБн в диапазоне до 80 МГц

≤-50 дБн в диапазоне до 100 МГц

≤-45 дБн в диапазоне свыше 100 МГц

Сумма гармонические искажений

≤ 0,1% (на частотах до 20 кГц)

Прямоугольник, импульс, пила

Время нарастания прямоугольника

≤ 8 нс

Скважность

0,1 % - 99,9 %

Время нарастания импульс

4 нс … 100 мкс

Длительность импульса

10 нм … 1000 с

Асимметричность (пила)

0% … 100%

Частота дискретизации

Частота дискретизации

Короткая память (кан.А/кан.B): 500 МГц

Длинная память (кан.A): 1 мкГц … 125 МГц, разрешение 1 мкГц

Длина памяти

Короткая память (кан.А/кан.B): 16384 фиксированное значение

Длинная память (кан.A): 6 точек … 1 048576 точек

Разрешение ЦАП

14 бит

Виды модуляции

АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (FSK, 4FSK, QFSK), ФМн (PSK, 4PSK, 4PSK), АМн (ASK, OSK)

Частота модуляции

1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ)

Глубина АМ

0% … 120%

Девиация фазы ФМ

0° … 360°

Девиация ШИМ

0% … 99%

Амплитуда СУМ

0% … 100%

Частота манипуляции

1 мГц … 1 МГц

Частота скачка

1 мкГц … макс. Выходной частоты

Источник модуляции

Внутренний, внешний

Свипирование (ГКЧ)

Режимы свипирования

1 мс … 500 с

Время задержки/ возврата/ интервала

0 … 500 с

Время задержки/ возврата/ интервала

0 … 500 с

Пакетный режим

Формы сигналов

Синус, прямоугольник, пила/ треугольник и др.

Число импульсов в пакете

1 … 1x10⁸

Период повторения

1 мкс … 500 с

Режим управления

Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск

Режим сложения

По частоте

Отношение частот / разность частот

По амплитуде

Разность амплитуд/ разность смещений

Объединение формы

Объединяемые амплитуды: 0% ~ 100%

Параметры дополнительных входов/выходов

Вход внешнего опорного сигнала

10 МГц ± 50 Гц; входной уровень: 100 мВпп … 5 Впп; 300 Ом

Выход опорного сигнала

10 МГц; уровень: > 1 Впп; 50 Ом

Синхровыход (SYNC)

Выходной уровень: TTL; время нарастание: ≤ 10 нс; выходное сопротивление: 50 Ом

Вход/Выход синхронизации

Вход/выход уровень: TTL; вход/выход сопротивление: 1 кОм

Вход внешней модуляции

Входное уровень: ± 2,5 Впп (глубина модул. 100 %); входное сопротивление: 10 кОм

Частомер

Частотный диапазон

10 мГц…350 МГц (100 нс…20 с); время счета 1 мс…100 с

Чувствительность

20 мВскз…5 Вскз

Общие данные

ЖК-дисплей

Графический цветной (TFT, диагональ 11 см), 480х272 точек

Память

7 ячеек (пользовательские СПФ), 1 ячейка (гармоника)

Напряжение питания

220 В (± 22 В), 47~53 Гц

Рабочие условия

0…40°С, 80%

Интерфейс

USB, LAN

Габаритные размеры, масса

367 × 256 × 106 мм; 3,7 кг
