Генератор АКИП-3421 (64М)
Госреестр (ГРСИ): не указано

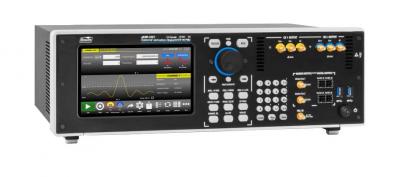

Генератор АКИП-3421 (64 М) произведен в габаритных размерах 135 × 445 × 320 миллиметров и весе 9,7 килограмм. Прибор оснащен цветным жидкокристаллическим экраном типа TFT с диагональю 17,78 сантиметров и разрешением 1024х600 пикселей. Рабочими условиями для устройства принято считать температуру от нуля до сорока градусов и влажность менее восьмидесяти процентов. Питание оборудования организовано от сети, параметры напряжения которой составляют 100…240 В, 50 / 60 Гц. Генератор оснащен интерфейсами USB, LAN, DVI, VGA. Работает под управлением ОС Windows 10.
Основные характеристики
АКИП-3421 (64 М) оборудован 2 каналами, которые способены генерировать сигналы разных форм – синусоидальный, прямоугольный, треугольный/пила, импульс, шум и др. Всего предусмотрено 12 встроенных форм. Помимо возможности формирования сигналов произвольной формы имеется возможность формирования выходного сигнала с гармониками (до восьмой гармоники). Прибор может работать в таких режимах модуляции, как АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ. Также доступен режим формирования сигнала произвольной формы до 400 МГц. Предоставляется возможность редактирования сигналов произвольной формы без подключения к компьютеру. Предусмотрена опция записи и загрузки информации с USB-flash. Есть функция реконструкции внешних сигналов, которая представляет собой воспроизведение формы по отсчетам, захваченным осциллографом.
Технические сведения
Диапазон частот для сигналов формы синус и меандр составляет от 1 мкГц до 330 МГц . Разрешение по частоте АКИП-3421 (64 М) равно одному микрогерцу. Погрешность установки частоты измеряется плюс-минус 1*10-6. Относительно характеристик генерации сигналов произвольной формы стоит сказать следующее: ЦАП имеет разрядность 14 бит, частота дискретизации имеет показатель 2,5 ГГц, длина памяти составляет 64 М точек.
Комплект поставки АКИП-3421 (64 М) в следующей комплектации
- Прибор
- Кабель питания
- USB кабель
- Кабель BNC (1 м)
- Краткое руководство по эксплуатации (на англ. языке)
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями).
Характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ВЫХОДНЫЕ ПАРАМЕТРЫ |
Число каналов |
2 – аналоговые 2 – маркеры 16/32 – цифровые (опция) |
|
Частотный диапазон (для синуса) |
1 мкГц – 600 МГц |
|
|
Разрешение |
1 мкГц |
|
|
Погрешность установки частоты |
±10-6 |
|
|
Выходное сопротивление |
50 Ом – несимметричный 100 Ом - дифференциальный |
|
|
Выходной уровень (50 Ом) |
5 мВ - 5 В пик-пик (1 мкГц … 350 МГц) 5 мВ - 3 В пик-пик (350 МГц … 550 МГц) 5 мВ - 2 В пик-пик (550 МГц - 600 МГц) |
|
|
Выходной уровень (100 Ом) |
10 мВ - 10 В пик-пик (1 мкГц … 350 МГц) 10 мВ - 6 В пик-пик (350 МГц … 550 МГц) 10 мВ - 4 В пик-пик (550 МГц - 600 МГц) |
|
|
Тип разъема аналоговых каналов |
SMA |
|
|
ПОСТОЯННОЕ СМЕЩЕНИЕ |
Диапазон смещения постоянной составляющей (50 Ом) |
±(2,5 В – вых. уровень/2) |
|
Разрешение |
1 мВ |
|
|
Погрешность установки |
±(1% от уст. + 5 мВ) |
|
|
СИНУСОИДА |
Неравномерность АЧХ относительно 1 кГц |
± 0,5 дБ (DC ... 600 МГц, 1 Впик-пик) |
|
МЕАНДР |
Частотный диапазон |
1 мкГц … 330 МГц |
|
Время нарастания/спада |
1 нс |
|
|
Выброс |
2% |
|
|
ПИЛА, ТРЕУГОЛЬНИК |
Диапазон частот |
1 мкГц …30 МГц |
|
Нелинейность |
0,1% |
|
|
Перестраиваемая скважность |
0,0 – 100,0% |
|
|
ИМПУЛЬС |
Диапазон частот |
1 мкГц … 330 МГц |
|
Длительность импульса |
От 1 нс |
|
|
Время нарастания/спада |
800 пс – 1000 с, разрешение 1 пс |
|
|
Диапазон изменения скважности |
0,1% - 99,9% |
|
|
Выброс |
2% |
|
|
Джиттер |
10 |
|
|
ПРОИЗВОЛЬНАЯ ФОРМА (СПФ) |
Диапазон частот |
1 мкГц – 400 МГц |
|
Длина памяти |
16 тысяч точек – стандартный режим 1/16/32/64 МБ – расширенный режим |
|
|
Разрешение ЦАП |
14 бит |
|
|
Частота дискретизации |
2,5 ГГц |
|
|
Мин. время нарастания/спада |
800 пс |
|
|
Джиттер |
400 пс |
|
|
ПАКЕТНЫЙ РЕЖИМ |
Формы сигналов |
Стандартные формы сигналов (кроме: DC, шум) + СПФ |
|
Режим запуска |
Синхронизированный или по строб-импульсу |
|
|
Число импульсов в пакете |
1 … 1000000 импульсов или бесконечно |
|
|
Внутренняя задержка запуска |
0 ... 100 с |
|
|
Погрешность установки задержки |
±(0,1% от уст. + 5 пс) |
|
|
ГКЧ |
Формы несущей |
Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
|
Время качания |
50 мкс ... 2000 с ± 1 % |
|
|
Погрешность установки времени качания |
≤ 0,4 % |
|
|
Закон качания |
Линейный, логарифмический, пошаговый, пользовательский |
|
|
Источник синхронизации |
Внешний, внутренний, ручной |
|
|
АМ, ЧМ |
Формы несущей |
Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
|
Источник модуляции |
Внешний/внутренний |
|
|
Модулирующее колебание (внутреннее) |
Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц) |
|
|
Коэффициент АМ |
0 ... 120 % (АМ) |
|
|
ФМ |
Формы несущей |
Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
|
Источник модуляции |
Внешний/внутренний |
|
|
Модулирующее колебание (внутреннее) |
Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц) |
|
|
Диапазон установки девиации фазы |
0º ... 360º |
|
|
ЧМН, АМН |
Формы несущей |
Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
|
Источник модуляции |
Внешний/внутренний |
|
|
Модулирующее колебание (внутреннее) |
Меандр (скважность 50 %) |
|
|
Частота модуляции |
500 мкГц ... 50 МГц |
|
|
Частота скачка ЧМн |
1 мкГц ... 600 МГц |
|
|
Скачок фазы ФМн |
0º ... 360º |
|
|
ШИМ |
Формы несущей |
Импульс |
|
Источник модуляции |
Внешний/внутренний |
|
|
Модулирующее колебание (внутреннее) |
Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 МГц) |
|
|
Частота модуляции |
500 мкГц ... 50 МГц |
|
|
Диапазон девиации |
0% ... 50% от периода импульса |
|
|
ЦИФРОВЫЕ КАНАЛЫ (ОПЦИЯ) |
Число каналов |
16 – 2 группы по 8 32 – 2 группы по 16 |
|
Тип разъема |
Mini-SAS HD (на передней панели) |
|
|
Выходное сопротивление |
100 Ом |
|
|
Выходной стандарт |
LVDS - низковольтная дифференциальная передача сигналов |
|
|
Время нарастания/спада |
600 пс |
|
|
Частота дискретизации |
1,25 ГГц (16 кан.), 625 МГц (32 кан.) |
|
|
ДОПОЛНИТЕЛЬНЫЕ ВХОДЫ/ВЫХОДЫ |
Маркер |
2 канала, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разреш.: 10 мВ) |
|
Синхровход/Строб |
тип SMA; 1,1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤±15 В; мин. длит. импульс 12 нс |
|
|
AUX (вход/выход) |
Тип SMA Выбор входа/выход: синхр, ОГ, внеш. такт. частота, внеш. модуляция. ОГ вход: 50 Ом; входной уровень: - 5 дБм ... 4 дБм; диапазон частот: 10 МГц ... 80 МГц ОГ выход: 50 Ом; входной уровень: 1,6 Впик-пик; частота: 10 МГц Вход тактовой частоты: 2 канала, 50 Ом; входной уровень: -5 дБм ... 4 дБм (15 Вdc макс.); диапазон частот: 1,25 ГГц ... 2,5 ГГц Вход модуляции: 2 канала; 10 кОм, полоса пропускания: 10 МГц (дискрет. 50 МГц); выходной уровень: -1 В ... +1 В (кроме FSK, PSK) FSK, PSK: 3,3 В |
|
|
ОБЩИЕ ДАННЫЕ |
Дисплей |
Графический ЖК-дисплей, диаг. 17,78 см, емкостной сенсорный. Разрешение: 1024х600 |
|
Операционная система |
Windows 10 |
|
|
Интерфейс |
USB (4-USB 2.0, 2-USB 3.0), LAN |
|
|
Выходы (задняя панель) |
2-PS/2 (мышь, клавиатура), HDMI, DVI, VGA, Audio IN/OUT |
|
|
Напряжение питания |
100…240 В, 50 / 60 Гц |
|
|
Габаритные размеры |
135 × 445 × 320 мм Возможность монтажа в 19" стойку (опция Rack Mount), высота 3U |
|
|
Масса |
9,7 кг |
