Генераторы имеют четыре канала A, B, C, D, в которых время задержки tA, tB, tC, tD переднего фронта импульсов устанавливается в пределах от 0 до 1000 с относительно переднего фронта задающего импульса То. Запуск производится от внутреннего или внешнего триггера TRIG. Время задержки в каждом из каналов A, B, C, D устанавливается независимо. Разъемы каналов То, A, B, C, D выведены на переднюю панель.

Генераторы имеют также два независимых канала AB и CD, длительность импульсов в которых определяется разностью установленных задержек |tA - tB|, |tc - tD|. Каждый из двух каналов имеет прямой и инверсный выходы, выведенные на переднюю панель.

Задержки tA, tB, tC, tD формируются с привязкой временной шкалы к внутреннему опорному генератору или внешнему источнику синхронизации частотой 10 МГц. Разъем выхода внутреннего опорного генератора и внешнего источника выведен на заднюю панель.

Уровни напряжения импульсов задаются произвольно путем регулировки смещения и амплитуды (в пределах от минус 3 до плюс 4 В), или выбором стандартных уровней напряжения (TTL, NIM, ECL).

В качестве опции на задней панели могут быть установлены пять мощных выходов, на которых формируются импульсы длительностью 1 мкс, передние фронты которых соответствуют передним фронтам импульсов в каналах To, A, B, C, D на передней панели, а амплитуда импульсов примерно в 8 раз больше.

Задаваемые параметры индуцируются на монохромном жидкокристаллическом дисплее.

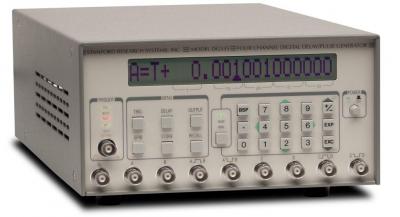

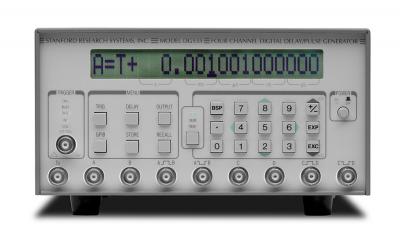

Конструктивно генераторы выполнены в виде моноблока в настольном исполнении.

По заказу могут быть поставлены модули обострения фронтов (переднего фронта O4A и заднего фронта O4B), а также тройник смещения O4C для использования модулей обострения на мощных выходах задней панели.

Дистанционное управление генераторами осуществляется через разъем на задней панели по интерфейсу GPIB (IEEE-488).

------------------------------------------------
