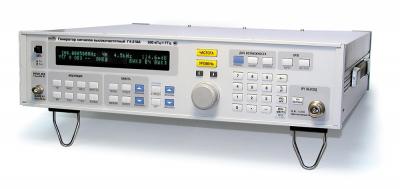

Генератор Г4-218А (снят с производства)
Госреестр (ГРСИ): 63006-16
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Особенности генератора ВЧ сигналов Г4-218А:
-
Частотный диапазон: 200 кГц…1000 МГц;
-
Высокое разрешение выходной частоты (1 Гц);
-
Погрешность установки ± 2 х 10-6;
-
Низкий уровень фазовых шумов;
-
Девиация частоты до 100 кГц с разрешением 0,1 кГц;
-
Коэффициент АМ до 100 % с разрешением 0,1 %;
-
Широкий диапазон установки выходного уровня (-127…13 дБм);
-
Опция «100» (ОГ погреш. уст. ± 2 х 10-7, кр.вр. нестаб. ±1,0 х 10-8);
-
Защита выхода от внешнего источника (25 Вт макс.);
-
Запись в память до 300 профилей;
-
Интерфейсы: GBIB, RS-232C.
Комплект поставки Г4-218А
|
№ |
Наименование |
Количество |
|
1 |
Генератор сигналов ВЧ Г4-218А |
1 |
|
2 |
Шнур питания |
1 |
|
3 |
Кабель N-N типа |
1 |
|
4 |
Предохранитель |
1 |
|
5 |
Руководство по эксплуатации |
1 |
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы.
Характеристики
|
Параметр |
Значения |
|
ВЫХОДНАЯ ЧАСТОТА |
|
|
Диапазон |
200 кГц … 1000 МГц |
|
Дискретность установки |
1 Гц |
|
Погрешность установки |
± (2 х 10-6); с опцией «100» ± (2 х 10-7) |
|
Нестабильность частоты |
± (1,0 х 10-7); с опцией «100» ± (1,0 х 10-8) |
|
ВЫХОДНОЙ УРОВЕНЬ |
|
|
Диапазон |
Минус 127…13 дБм на нагрузку 50 Ом |
|
Дискретность установки |
0,1 дБ |
|
Погрешность установки уровня |
± 0,8 дБ (типичная); ± 1,2 дБ при уровне 0 дБм |
|
Погрешность установки ослаблений аттенюатора |
± 1,0 дБ (минус 4. ..13 дБм) ± 1,5 дБ (минус 4.. .минус 37 дБм) ± (1,5 дБ + 0,1 дБ/10 дБ) (минус 37...минус 127 дБм) |
|
Гармоники несущей |
≤ минус 30 дБ при уровне не превышающем 10 дБм |
|
Субгармоники |
≤ минус 25 дБс (> 550 МГц) |
|
Негармонические составляющие |
≤ минус 50 дБс ( ≤ минус 60 дБс (137,5…1000 МГц) |
|
Выходное сопротивление |
50 Ом |
|
МОДУЛЯЦИЯ |
|
|
Внутренняя модуляция |
10 Гц…20 кГц с шагом 10 Гц (до 10 кГц), 100 Гц (10…20 кГц) Фиксированные частоты: 400 Гц; 1 кГц; 3 кГц |
|
Погрешность установки |
± 1 % (100 Гц...20 кГц); ± 5 % (до 100 Гц) |
|
Внешняя модуляция |
АМ: 50 Гц…20 кГц ЧМ: 50 Гц…100 кГц Вход: 600 Ом; 1,5 В пик. (относительно 1 кГц) |
|
ЧМ СИГНАЛ |
|
|
Девиация частоты |
0,0…100 кГц |
|
Дискретность установки |
0,1 кГц |
|
Погрешность установки |
± 10 % при значении девиации 0,6. ..1,6 кГц ± 15 % при значении девиации 1,6. ..100 кГц |
|
АМ СИГНАЛ |
|
|
Коэффициент АМ |
0,0…100 % (уровень несущей ≤ 7 дБм) |
|
Дискретность установки |
0,1 % |
|
Погрешность установки |
от ± (0,1·КАМ+5%) при коэффициенте АМ до 90 % |
|
ОБЩИЕ ДАННЫЕ |
|
|
Защита выхода |
Обеспечивается защита при подаче от внешнего источника: до 25 Вт, до 25 В постоянное |
|
Габаритные размеры |
115 х430 х 410 мм |
|
Напряжение питания |
115 / 230 В, 50 / 60 Гц |
|
Масса |
14 кг |
