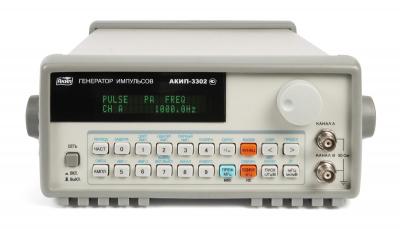

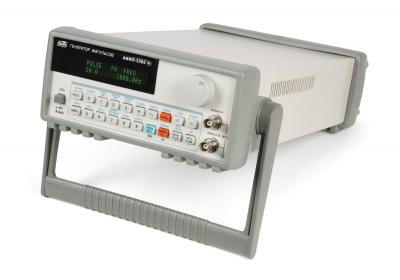

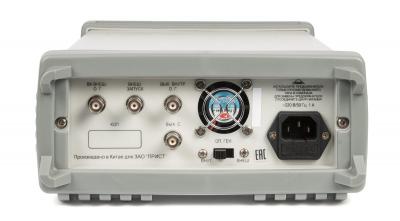

Генератор импульсов АКИП-3302
Госреестр (ГРСИ): 68025-17
Особенности АКИП-3302:
- Технология прямого цифрового синтеза;
- Высокая точность установки временных параметров 5×10-5;
- Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом;
- Диапазон частот от 0,1 мГц до 50 МГц;
- Выход до 10 В пик на нагрузке 50 Ом;
- Регулировка смещения (± 5 В);
- Вход внешней опорной частоты;
- Индикатор VFD 40 символов;
- Опциональные интерфейсы КОП, USB, RS-232C;
- Масса 3 кг.
Аналог АКИП-3301, отличие: 2 выходных канала.
Комплект поставки АКИП-3302
|
№ |
Наименование |
Количество |
|
1. |
Генератор импульсов АКИП-3302 |
1 |
|
2. |
Руководство по эксплуатации |
1 |
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Доставляем приборы курьерскими службами и транспортными компаниями. Обращайтесь к нашим специалистам за дополнительной информацией по телефону, почте или через форму заказа ниже.
Получить более подробную информацию, точную стоимость и документацию, а также купить Генератор импульсов АКИП-3302 по выгодной цене Вы можете, обратившись к менеджерам компании «Метрика», задав свой вопрос в форме обратной связи или по телефону 73432872972. Также вы можете воспользоваться корзиной и оформлением заказа в 1 клик. Мы предлагаем прозрачные условия оформления заказа и оперативную отгрузку со склада. Заказ будет быстро укомплектован, а отлаженная доставка по всей России позволит получить нужное оборудование в любой точке страны. Генератор импульсов АКИП-3302 надежное и практичное решение от производителя АКИП. Гарантия на Генератор импульсов АКИП-3302 1 год.Характеристики
|
Параметр |
Значения |
|
ВРЕМЕННЫЕ ПАРАМЕТРЫ |
|
|
Вид выходного сигнала |
Синхроимпульс, одиночный или парный импульс |
|
Временные параметры |
Период следования 20 нс…10000 с Длительность импульса и задержка 5 нс…10000 с |
|
Разрешение |
5 нс при временном интервале менее 4 с 10 мкс при временном интервале более 4 с |
|
Погрешность установки временного интервала |
±(5*Т*10-5 + 5 нс) |
|
Погрешность опорного источника частоты |
±5*10-5 |
|
Время нарастания/спада |
Не более 10 нс |
|
Выброс |
Не более 10% при амплитуде импульса 5 Впик на 50 Ом |
|
Вход внешней опорной частоты |
5 и 10 МГц, 0,5 В скз |
|
АМПЛИТУДНЫЕ ПАРАМЕТРЫ |
|
|
Каналы |
2 канала с регулируемой амплитудой, 1 канал ТТЛ) |
|
Диапазон амплитуды |
Канал А: ±(25 мВпик...5Впик) на нагрузке 50 Ом с аттенюатором Канал В: ± (250 мВпик...5 Впик) на нагрузке 50 Ом Канал С: ТТЛ-уровень |
|
Разрешение |
10 мВпик |
|
Погрешность установки амплитуды |
±(2% + 25 мВпик) |
|
Диапазон смещений |
±(25 мВ...5В) на нагрузке 50 Ом |
|
Разрешение |
20 мВ |
|
Погрешность установки смещения |
±(5% + 25 мВ) |
|
Внутреннее сопротивление выхода |
50 Ом |
|
СИНХРОЗАПУСК |
|
|
Режимы |
Внутренний, внешний, однократный |
|
Диапазон частот внешнего синхросигнала |
1 Гц…10 МГц (меандр) |
|
Диапапзон уровней внешнего синхросигнала |
1 Впик...20 Впик |
|
Сопротивление входа внешней синхронизации |
Более 100 кОм |
|
ОБЩИЕ ДАННЫЕ |
|
|
Дисплей |
Индикатор VFD 40 символов |
|
Напряжение питания |
230 В (± 15 %), 50 / 60 Гц, 50 Вт |
|
Габаритные размеры |
254 х 103 х 384 мм |
|
Масса |
3 кг (без усилителя) |
