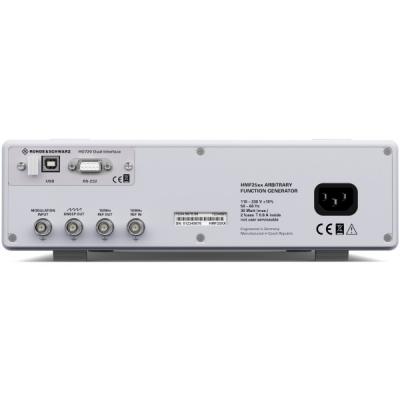

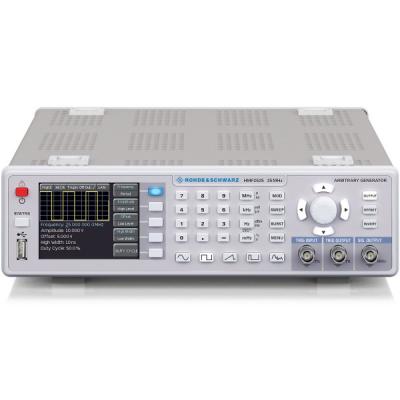

Генератор сигнала Rohde & Schwarz HMF2525
Госреестр (ГРСИ): не указано
Генератор сигналов произвольной формы HMF2525 функционирует на основе цифрового синтеза. Происходит создание и воспроизведение определённых типов колебаний с заданными или случайными модуляциями. Оборудование этого типа часто применяется в процессе настройки, изготовления или восстановления радиоэлектронных устройств. Прибор нашёл применение в промышленных, а также опытных лабораториях.
HMF2525 считается универсальным генератором сигналов, что позволяет обеспечить широкие возможности. Если проводить сравнение с другими устройствами данного класса, модель характеризуется самой глубокой памятью. Производитель предусмотрел возможность воспроизвести произвольный сигнал практически любого типа.
Другим заслуживающим внимания преимуществом требуется назвать наличие расширенного функционала. Разработчик обеспечил проведение нескольких режимов модуляции, которые могут быть внешнего или внутреннего типа. Это способствует ещё большему расширению допустимых отраслей применения оборудования. Особенно востребованной подобная функция считается при тестировании и настройке датчиков.
Особенности генератора сигналов HMF2525:
На создание указанной модели компания-изготовитель затратила немало времени и усилий своих специалистов. Потребовалось провести анализ отзывов клиентов по предшествующим моделям, а также учитывать основные тенденции современной электроники. Результатом стало создание прибора, обладающего большим перечнем достоинств:
- Минимальное значение общего коэффициента гармонических искажений
- Малое время нарастания сигнала, в том числе и в импульсном режиме
- Возможность создать колебания любой необходимой для пользователя формы с использованием представленных настроек
- Огромный диапазон воспроизводимых генератором частот
- Удобный интерфейс и достаточно большой по своим размерам дисплей
- Вход и выход сигналов запуска обеспечивают полную точную синхронизацию в различных режимах функционирования устройства
- Компактные габаритные размеры и незначительная масса
Для устройства HMF2525 предусматривается возможность взаимодействия с компьютерами и иным оборудованием. Разработана специальная программа для создания сигналов заданной формы. Она весьма проста в освоении и предлагает расширенный функционал.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Технические характеристики | |
| Диапазон частот выходного синусоидального сигнала | от 10 мкГц до 25 МГц |
| Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц | ±1·10-6 |
| Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом | от 5 мВ до 10 В |
| Дискретность установки размаха напряжения | 1 мВ |
| Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц | ±(0,01·Upp + 1 мВ) |
| Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц | ± 2 % в диапазоне до 10 МГц ± 2,5 % в диапазоне от 10 МГц до 25 МГц ± 5,0 % в диапазоне от 25 МГц до 50 МГц |
| Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом | от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В |
| Пределы абсолютной погрешности установки постоянного напряжения смещения | ±(0,02 · Udc + 2 мВ) |
| Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В | не более минус 70 дБ в диапазоне до 100 кГц не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц не более минус 40 дБ в диапазоне от 10 МГц до 25 МГц не более минус 37 дБ в диапазоне от 25 МГц до 50 МГц |
| Диапазон частот выходных прямоугольных импульсов | от 100 мкГц до 12,5 МГц |
| Диапазон длительностей импульсов прямоугольного сигнала | от 15 нс до 999 с |
| Длительность фронта и среза прямоугольного сигнала | не более 8 нс |
| Разрешение АЦП | 14 бит |
| Частота дискретизации АЦП | 250 МГц |
| Количество отсчетов для формирования сигналов произвольной формы | 256 000 |
| Общие характеристики | |
| Нормальные условия применения | Температура: (20±5) 0С Относительная влажность воздуха: (от 30 до 80) % Атмосферное давление: (от 84 до 106) кПа |
| Хранение/транспортирование | Температура: (от минус 20 до +70) 0С Относительная влажность воздуха: не более 85 % Атмосферное давление: (от 70 до 107) кПа |
| Питание | от 190 до 250 В, от 48 до 52 Гц |
| Потребляемая мощность | Не более 30 Вт |
| Время прогрева | 30 мин |
| Габариты (ширина х высота х глубина) | 285 х 75 х 365 мм |
| Масса | Не более 3,4 кг |
