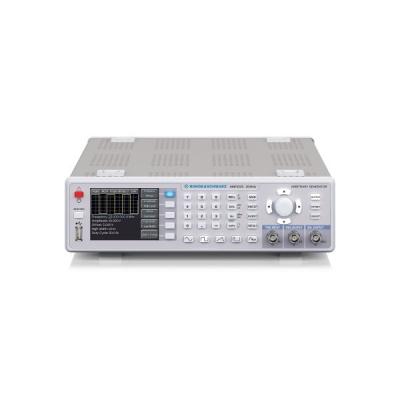

Генератор сигнала Rohde & Schwarz HMF2550
Госреестр (ГРСИ): не указано
HMF2550 считается универсальным генератором сигналов, что позволяет обеспечить широкие возможности. Если проводить сравнение с другими устройствами данного класса, модель характеризуется самой глубокой памятью. Производитель предусмотрел возможность воспроизвести произвольный сигнал практически любого типа.
Другим заслуживающим внимания преимуществом требуется назвать наличие расширенного функционала. Разработчик обеспечил проведение нескольких режимов модуляции, которые могут быть внешнего или внутреннего типа. Это способствует ещё большему расширению допустимых отраслей применения оборудования. Особенно востребованной подобная функция считается при тестировании и настройке датчиков.
Назначение генератора произвольных функций HMF2550:
Генераторы сигналов произвольной формы HMF2525, HMF2550 предназначены для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях.
Главным различием моделей HMF2525 и HMF2550 является диапазон измеряемых частот: 25 мГц и 50 мГц соответственно. Типы сигналов: синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, произвольной формы.
Описание генератора произвольных функций HMF2550:
Принцип работы генераторов сигналов произвольной формы HMF2525, HMF2550 основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем.
В память генераторов сигналов произвольной формы HMF2525, HMF2550 заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и другие. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы амплитудной, частотной, фазовой модуляций (внутренней и внешней), режимы качания частоты и генерации заданного количества периодов сигнала. Режим формирования сигналов произвольной формы осуществляется с помощью специального программного обеспечения через внешний компьютер. Для обеспечения синхронизации режимов работы генераторы сигналов произвольной формы HMF2525, HMF2550 оснащены входом и выходом сигналов запуска.
Генераторы сигналов произвольной формы HMF2525, HMF2550 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN. Конструктивно генераторы сигналов произвольной формы HMF2525, HMF2550 выполнены в корпусе настольного исполнения.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Технические характеристики |
|
|
Диапазон частот выходного синусоидального сигнала |
от 10 мкГц до 50 МГц |
|
Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц |
±1·10-6 |
|
Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом |
от 5 мВ до 10 В |
|
Дискретность установки размаха напряжения |
1 мВ |
|
Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц |
±(0,01·Upp + 1 мВ) |
|
Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц |
± 2 % в диапазоне до 10 МГц ± 2,5 % в диапазоне от 10 МГц до 25 МГц ± 5,0 % в диапазоне от 25 МГц до 50 МГц |
|
Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом |
от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В |
|
Пределы абсолютной погрешности установки постоянного напряжения смещения |
±(0,02 · Udc + 2 мВ) |
|
Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В |
не более минус 70 дБ в диапазоне до 100 кГц не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц не более минус 40 дБ в диапазоне от 10 МГц до 25 МГц не более минус 37 дБ в диапазоне от 25 МГц до 50 МГц |
|
Диапазон частот выходных прямоугольных импульсов |
от 100 мкГц до 25 МГц |
|
Диапазон длительностей импульсов прямоугольного сигнала |
от 15 нс до 999 с |
|
Длительность фронта и среза прямоугольного сигнала |
не более 8 нс |
|
Разрешение АЦП |
14 бит |
|
Частота дискретизации АЦП |
250 МГц |
|
Количество отсчетов для формирования сигналов произвольной формы |
256 000 |
|
Общие характеристики |
|
|
Нормальные условия применения |
Температура: (20±5) 0С Относительная влажность воздуха: (от 30 до 80) % Атмосферное давление: (от 84 до 106) кПа |
|
Хранение/транспортирование |
Температура: (от минус 20 до +70) 0С Относительная влажность воздуха: не более 85 % Атмосферное давление: (от 70 до 107) кПа |
|
Питание |
от 190 до 250 В, от 48 до 52 Гц |
|
Потребляемая мощность |
Не более 30 Вт |
|
Время прогрева |
30 мин |
|
Габариты (ширина х высота х глубина) |
285 х 75 х 365 мм |
|
Масса |
Не более 3,4 кг |
