Параметр

Значение

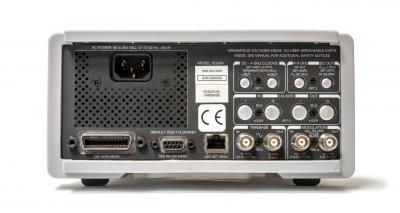

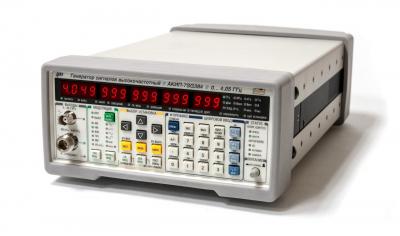

АКИП-7SG382

АКИП-7SG384

АКИП-7SG386

ВЫХОДНАЯ ЧАСТОТА

Диапазон

BNC - выход: DC ... 62,5 МГц

N - выход: 950 кГц ... 2,025 ГГц

N - выход: 950 кГц ... 4,05 ГГц

Опция 02: 4 , 05 ... 8,1 ГГц

N - выход: 950 кГц ... 6,075 ГГц

Опция 02: 6 , 075 ... 8 , 1 ГГц

Дискретность установки

1 мк Гц

Стабильность

1 × 10^–11 (1 с девиация Аллана)

Погрешность установки

–18 + погрешность опорного генератора ) × f_C

BNC-ВЫХОД

Выходной уровень

0,001 Вскз ... 1 Вскз; разрешение

Смещение

±1, 5 В; разрешение 5 мВ

Погрешность установки уровня

± 5 %

Выходное сопротивление

50 Ом

N-ВЫХОД

Выходной уровень

0,7 мкВскз ... 1 Вскз (

Выходная мощность

- 110 дБм ... +13 дБм (

Погрешность установки

± 1 дБм

Выходное сопротивление

50 Ом

КСВН

≤ 1,6

СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ НА 1 ГГЦ

Фазовый шум

- 80 дБн/Гц при отстройке 10 Гц

- 102 дБн/Гц при отстройке 1 кГц

- 116 дБн/Гц при отстройке 20 кГц

- 130 дБн/Гц при отстройке 1 МГц

Негармонические составляющие

10 кГц

Паразитная ЧМ

1 Гц (300 Гц ... 3 кГц )

Паразитная АМ

0,006% (300 Гц ... 3 кГц)

УСТАНОВКА ФАЗЫ

Диапазон установки

± 360°

Дискретность установки

0,01º (DC ... 100 МГц)

0,1º (100 МГц ... 1 ГГц)

1,0º (1 ГГц ... 8,1 ГГц)

ВНУТРНЕННИЙ ОПОРНЫЙ ГЕНЕРАТОР 10 МГЦ

Тип опорного генератора

Стандартный OCXO;

Рубидиевый (опция 04)

Старение

5 х 10^-8 /год;

1 х 10^-9 /год

Стабильность (0...45 °C)

2 х 10^-9;

1 х 10^-10

Выход 10 МГц (задняя панель)

Синус, 1,75 Впик - пик, 50 Ом

ВНЕШНИЙ ОПОРНЫЙ ГЕНЕРАТОР

Вход 10 МГц

Входной уровень: 0,5 ... 4 Впик-пик

Входной импеданс: 50 Ом

ВНУТРЕННИЙ ИСТОЧНИК МОДУЛЯЦИИ

Формы сигналов

Синус, пила, треугольник, меандр, импульс, шум

КНИ

– 80 дБн

Частотный диапазон

1 мкГц ... 500 кГц ( f_C C > 62,5 МГц ); разрешение 1 мкГц

Выход

50 Ом; уровень: ± 1 В ... полная девиация

АМПЛИТУДНАЯ МОДУЛЯЦИЯ

Коэффициент АМ

0 ... 100 %

Ширина полосы модуляции

> 100 кГц

Модуляционное искажение

BNC : C M = 1 кГц )

N-тип: C M = 1 кГц )

Источник

Внутренний или внешний

ЧАСТОТНАЯ МОДУЛЯЦИЯ

Девиация частоты

10 Гц ... 1 МГц

Ширина полосы модуляции

> 100 кГц

Модуляционное искажение

C = 1 ГГц, f_M = f_D = 20 кГц)

Источник

Внутренний или внешний

ФАЗОВАЯ МОДУЛЯЦИЯ

Девиация

0 ... 360 °

Ширина полосы модуляции

> 100 кГц

Модуляционное искажение

C = 1 ГГц, f_M = f_D = 20 кГц)

Источник

Внутренний или внешний

МОДУЛЯЦИЯ КОРОТКИМИ ИМПУЛЬСАМИ

Коэффициент закрытия в паузе

0 дБ (1 ГГц ... 4 ГГц )

60 дБ (100 МГц ... 1 ГГц )

75 дБ (DC ... 100 МГц)

Время нарастания

20 нс

Источник

Внутренний или внешний

ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ (ОПЦИЯ 03)

Несущая частота

400 МГц ... 2,025 ГГц

400 МГц ... 4,05 ГГц

400 МГц ... 6,075 ГГц

I/Q – вход

N-тип на задней панели, 50 Ом

Ширина полосы модуляции

200 МГц

ВЫХОД СТРОБСИГНАЛОВ (ОПЦИЯ 01)

Выход

SMA на задней панели, 50 Ом

Частотный диапазон

Как и основной выход

Джиттер

f_C > 62,5 МГц

f_C

Выходной уровень

0,4 Впик - пик ... 1 Впик-пик, смещение: ± 2 В

Разрешение: 5 мВ; погрешность: ± 5%

Совместимость

ECL, PECL, RSECL, CML, LVDS, NIM

ГКЧ

Диапазон частот

DC ... 62,5 МГц ( BNC выход)

950 кГц ... 93,75 МГц; 89,0625 МГц ... 192,188 МГц; 178,125 МГц ... 384,375 МГц; 356,25 МГц ... 768,75 МГц; 712,5 МГц ... 1537,5 МГц; 1425 МГц ... 3075 МГц; 2850 МГц ... 6150 МГц; 5700 МГц ... 8200 МГц

(в зависимо сти от модели и опции)

Разрешение

> 1 Гц или 0,1 % от девиации

Источник

Внутренний или внешний

Общие технические характеристики

Интерфейсы

LAN, GPIB, RS-232

Габаритные размеры

216 х 89 х 330 мм

Напряжение питания

90...264 В, 47...63 Гц (90 Вт)

Масса

4,5 кг

Опции:

Опция 01: выход стробирующих сигналов прямоугольной формы;

опция 02: расширение полосы частот;

опция 03: аналоговый I / Q вход;

опция 04: рубидиевый опорный генератор;

RM2U-S – одиночный комплек т для монтажа в стойку;

RM2U-D – двойной комплект для монтажа в стойку
