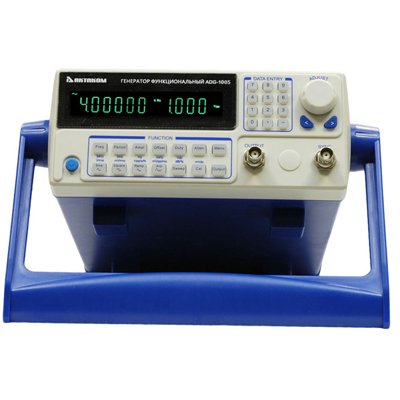

Генератор сигналов функциональный ADG-1010
Госреестр (ГРСИ): не указано
Генератор сигналов функциональный ADG-1010 используют при формировании выходного сигнала технологию DDS (прямой цифровой синтез частоты). Этот метод позволяет обеспечить высокую точность установки частоты (50 ppm), быстрый переход с одной частоты на другую, малый уровень искажений, управление по USB по SCPI командам и много других возможностей.
Частотный диапазон: 10 мкГц...10 МГц(Sin), DDS, разрешение 10 мкГц, амплитуда вых. сигнала 0-10 Впп (50 Ом)/0-20 Впп (откр.); 16 форм сигналов; погрешность опорного генератора: 50 ppm; частота сэмплир.: 100 Мсэмп; разреш. ЦАП – 8 бит; глубина памяти – 1К; смещение, свипирование по частоте (лин., логарифм), синхрон. SYNC. Интерфейс: USB. SCPI-программирование. Дисплей: ВФД.
Комплект поставки:
- Генератор сигналов ADG-1010
- Кабель питания

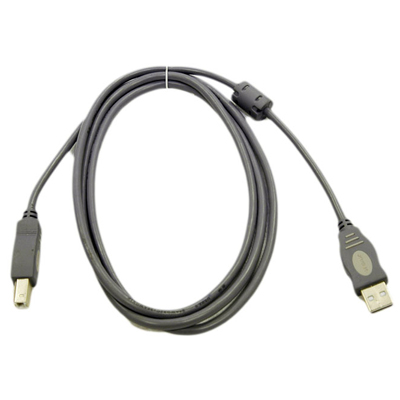

- кабель USB
- Руководство по эксплуатации
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Характеристика | Значение | |
| Частота | Диапазон (синус) | 10 мкГц ... 10 МГц |
| Диапазон (меандр) | 10 мкГц ... 5 МГц | |
| Диапазон (другие типы) | 10 мкГц ... 1 МГц | |
| Разрешение | 10 мкГц, 6 цифр | |
| Точность установки | ± 50 ppm | |
| Характеристики сигнала | Количество форм | 16 типов, включая 3 стандартных: синус, меандр, пила |
| Количество точек | 1024 | |
| Частота дискретизации | 100 Мвыб/с | |
| Разрядность | 8 бит | |
| Коэффициент гармоник (синус) | ||
| Время нарастания/спада (меандр, импульс) | ||
| Коэфф.заполнения (импульс) | 0,1 ...99,9 % | |
| Асиметрия (пила) | 0,0...100,0% | |
| Амплитуда | Диапазон (импеданс 50 Ом) | 0...10 Вп-п (F≤8 МГц), 0...9 Вп-п (F>8 МГц) |
| Диапазон (открытый контур) | 0...20 Вп-п (F≤8 МГц), 0...18 Вп-п (F>8 МГц) | |
| Разрешение | 5 мВп-п (амплитуда >2 Вп-п), 0,5мВп-п (амплитуда ≤2 Вп-п) |
|
| Смещение | Диапазон | ±5 В (импеданс 50 Ом), ±10 В (открытый контур) |
| Разрешение | ±5 мВ | |
| Свипирование | Диапазон | полный |
| Время | 50 мс...500 с | |
| Закон | линейный, логарифмический | |
| Выход синхронизации | Сигнал | меандр, фронт нарастания ≤20 нс |
| Уровень | TTL | |
| Режим пачек импульсов | Форма | 16 типов форм сигнала |
| Период | 1 мкс...20 с | |
| Количество импульсов | 1...1000000 | |
| Интерфейс | USB | |
| Питание | 220...240 В / 50...60 Гц | |
| Габаритные размеры | 322 х 256 х 102 мм | |
| Вес | 2 кг | |
