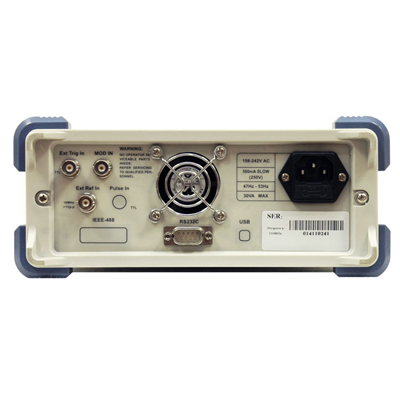

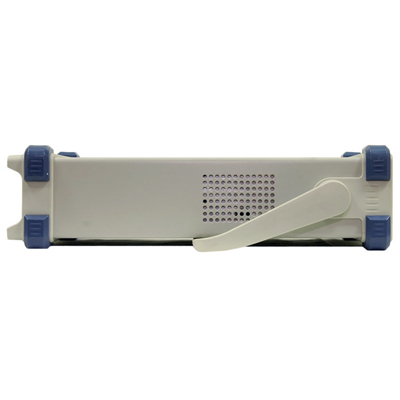

Генератор сигналов функциональный АНР-4115
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Генератор сигналов функциональный АНР-4115
2 канала. Канал 1: частотный диапазон: 1 мкГц...110 МГц (синус); выходной уровень: -127...+13 дБм; тип модуляции: АМ, ЧМ, ЧМн, ФМн; качание частоты; режим пачки. Канал 2: частотный диапазон: 1 мкГц...2 МГц (синус); амплитуда выходного сигнала (выс.импеданс) до 6 Впик-пик; 5 форм сигналов.
DDS технология. Погрешность опорного генератора: 5 ppm. Фазовый сдвиг: 0..360. Интерфейс: RS-232. 3.5" QVGA дисплей. Размеры: 255х170х370 мм. Вес: 4 кг.
Отличительные особенности:
- Прямой цифровой синтез
- Высокая стабильность и точность установки частоты
- Высокое разрешение (до 1 мкГц)
- Малый уровень искажений
- Количество каналов: 2
- Форма выходного сигнала: канал 1: синус; канал 2: синус, меандр, импульс, треугольник, пила
- Модуляция: АМ, ЧМ, ЧМн, ФМн
- Режимы свипирования по амплитуде и частоте
- Режим выдачи пачек импульсов (1…10000)
- 3.5" QVGA ЖК дисплей
- Интерфейс RS-232
Технические характеристики генератора сигналов АНР-4115:
| Параметр | Значение |
| Частотный диапазон (синус) | |
| канал 1 | 1 мкГц…110 МГц |
| канал 2 | 1 мкГц…2 МГц |
| Наилучшее разрешение по частоте | |
| канал 1 | 1 мкГц |
| канал 2 | 1 мкГц |
| Точность установки | ± 5 ppm (канал 1 и 2) |
| Амплитуда/Уровень (50 Ом) | |
| канал 1 | 0,1 мкВскз...1,0 мкВскз / -127 дБм…+13 дБм |
| канал 2 | 0,01 мВпик-пик…3 Впик-пик |
| Минимальное разрешение | |
| канал 1 | 0,01 мкВ/0,001 дБ |
| канал 2 | 0,01 мВ |
| Точность | |
| канал 1 | ± 2 дБ |
| канал 2 ( | ± (5% + 5 мВ) |
| Синусоидальный сигнал | |
| Коэффициент гармоник канал 1 | -30 дБн (уровень |
| Амплитудная модуляция АМ (канал 1) | |
| Глубина АМ | 0…120% (≤ 80 МГц), 0…80% (> 80 МГц) на уровне |
| Частота модуляции | 100 мГц…10 кГц |
| Источник | внутренний/внешний |
| Частотная модуляция ЧМ (канал 1) | |
| Девиация частоты | 100 мГц…10 кГц (≤ 80 МГц); 100 мГц…1 кГц (> 80 МГц) |
| Частота модуляции | несущ./2 (≤ 80 МГц); 1 мкГц…100 кГц (> 80 МГц) |
| Источник | внутренний |
| Частотная манипуляция ЧМн (канал 1) | |
| Диапазон F1, F2 (4 диапазона) | 1 мкГц…80 МГц (скорость FSK 80 МГц…120 МГц (скорость FSK 120 МГц…200 МГц (скорость FSK 200 МГц…300 МГц (скорость FSK |
| Источник | внутренний/внешний |
| Фазовая манипуляция ФМн (канал 1) | |
| Фазовый сдвиг | 0…360° |
| Временной сдвиг | 0.1 мс…800 с |
| Источник | внутренний |
| Свипирование (канал 1) | |
| Закон | линейное и логарифмическое, по амплитуде и частоте |
| Начальная частота | 100 мГц…300 МГц (4 диапазона) |
| Цикл свипирования | 1 мс…800 с (лин. 80 МГц) |
| Режим пачек (канал 1) | |
| Количество циклов | 1…10000 |
| Временной сдвиг | 0.1 мс…800 с |
| Источник | внутренний/внешний |
| Общие характеристики | |
| Питание сети | 110…127 В/ 220…240 В |
| Габаритные размеры | 255x170x370 мм |
| Масса | 4 кг |
Комплект поставки:
- Генератор сигналов АНР-4115
- Кабель питания
- Соединительный кабель BNC – 2 шт.
- Руководство по эксплуатации
