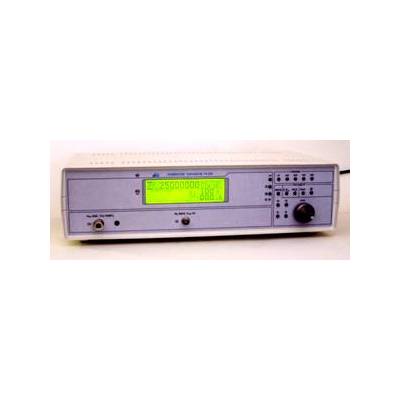

Генератор сигналов Г4-220
Госреестр (ГРСИ): не указано
Настольный цифровой прибор СВЧ диапазона Г4-220А, производства АО НПК МЕРА, предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах.
Работа генератора Г4-220А основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS). Генерируемый сигнал синтезируется со свойственной цифровым системам точностью.
Генератор Г4-220А имеет пять режимов работы:
- НК - режим немодулированных колебаний
- АМ - режим с амплитудной модуляцией от внутреннего или внешнего сигнала
- ЧМ - режим частотной модуляции от внутреннего или внешнего сигнала
- ФМ - режим фазовой модуляции от внутреннего или внешнего сигнала
- ИМ - режим импульсной модуляции от внутреннего или внешнего сигнала
Предусмотрено управление генератором через встроенный интерфейс RS-232.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Рабочий диапазон несущей частоты | От 1 Гц до 3.2 ГГц |
| Шаг установки несущей частоты | От 0.01 до 100 Гц |
| Основная погрешность установки несущей частоты | Не более 5 × 10-6 |
| Максимальная выходная мощность на нагрузке 50 Ом | Не менее 20 мВт |
| Глубина регулировки выходного сигнала | 100 дБ |
| Основная погрешность регулировки выходного уровня | Не более 1 дБ при регулировке 60 дБ и не более 2.5 дБ при регулировке до 100 дБ |
| Рабочий диапазон модулирующей частоты | От 0.1 Гц до 100 кГц от внутреннего генератора с шагом перестройки от 0.1 до 10 Гц |
| Виды внутреннего генератора модулирующего напряжения в режиме АМ и ФМ | Синусоидальный и прямоугольный |
| Виды внутреннего генератора модулирующего напряжения в режиме ЧМ | Синусоидальный, прямоугольный, треугольный, линейно-импульсный |
| Условия эксплуатации | |
| Температура окружающего воздуха | От 5 до 40 °С |
| Относительная влажность | До 90 % при температуре 30 °С |
| Атмосферное давление | От 630 до 800 мм ртутного столба |
| Напряжение питающей сети | 220 (±22) В, с частотой 50 (±2) Гц |
| Общие характеристики | |
| Габаритные размеры | 317 х 132 х 257 мм |
| Масса прибора | Не более 8 кг |
