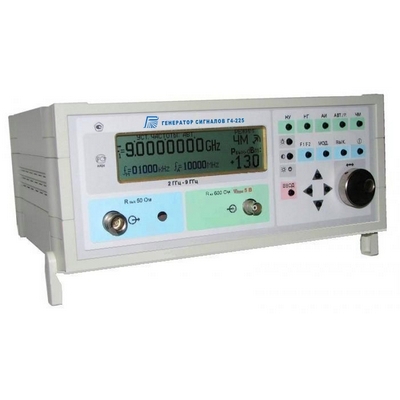

Генератор сигналов Г4-225
Госреестр (ГРСИ): не указано
Настольный цифровой прибор СВЧ диапазона Г4-225, производства АО НПК МЕРА, предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах.
Генератор имеет следующие режимы работы:
- НК - режим немодулированных колебаний
- ЧМ - режим частотной модуляции от внешнего сигнала
- АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала
Основная погрешность установки частоты не более 3 • 10-7.
Предусмотрено управление генератором через встроенный интерфейс RS-232.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Диапазон выходных частот | 8.0 гГц – 18.0 гГц |
| Выход коаксиальный, волновое сопротивление | 50 Ом, сечения 7/3 мм, размеры элементов присоединения выполнены в соответствии с ГОСТ 51914-2002 |
| Максимальная выходная мощность | не менее 80 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от -50 дБм до +13 дБм, с погрешностью не более 1.0 дБ в интервале от +15 дБм до -20 дБм и 2.0 дБ до -50 дБм |
| Основная погрешность установки частоты не более | 3 * 10-7 |
| Потребляемая мощность | не более 30 ВА от сети переменного тока напряжением 220В с частотой 50 Гц, 115В с частотой 400 гц |
| Общие характеристики | |
| Климатическое исполнение | соответствует гр.1.1 УХЛ ГОСТ В 20.39.304 |
| Температура окружающего воздуха, °С | от +5 до + 40 °С |
| Относительная влажность | не более 80 % при температуре 25 °С |
| Масса прибора | не более 8 кг |
| Наработка на отказ | не менее 20000 часов |
| Трудоемкость изготовления | не более 100 н/ч |
| Особенности прибора | работа с последовательным интерфейсом RS-232C и RS-485 |
| Габаритные размеры прибора | 317 x 132 x 257 мм (с открытыми ножками 317 x 156 x 257 мм) |
| Прибор соответствует требованиям | ГОСТ 22261-94 |
