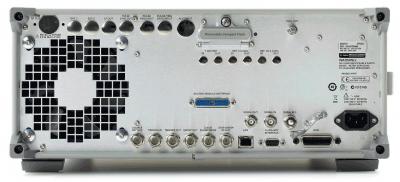

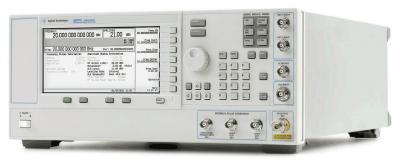

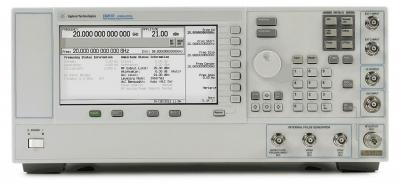

Генератор сигналов НГ и аналоговых видов модуляции Keysight E8257D-520
Госреестр (ГРСИ): не указано
Генератор сигналов Keysight E8257D предназначен для использования в качестве источника гетеродина или испытаний компонентов. Лидирующий в отрасли высокий уровень выходной мощности. Улучшенные ультранизкие характеристики фазового шума. Превосходная точность установки мощности.
Кодовая совместимость с другими генераторами СВЧ сигналов. Возможность аналогового свипирования с высокой скоростью. Испытания качества приёмников, чувствительности и избирательности передатчиков новейших систем связи. Выбор дополнительных видов модуляции и приёма: Гибкие форматы аналоговой модуляции: АМ, ЧМ, ФМ и ИМ. Внутренние модулирующие сигналы вида синус, меандр, треугольник, пила и шум. Модуляция короткими импульсами (20 нс) частот вплоть до нижней границы 10 МГц.
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значения |
| Выходная частота | |
| Диапазон | 250 кГц…20 ГГц |
| Дискретность установки | 0,001 Гц |
| Погрешность установки | ±1 х 107 за год (±3 х 10-8 опция UNR) |
| Выходной уровень | |
| Диапазон | -20…10 дБмВт, до +20 дБмВт с опцией 1ЕА, от -120 дБмВт с опцией 1Е1 |
| Дискретность установки | 0,01 дБ |
| Погрешность установки уровня | ±(0,6…2,5) дБ в зависимости от частоты и уровня Возможна коррекция АЧХ пользователем |
| КСВН | <(1,4… 2,0) в зависимости от частоты |
| Выходное сопротивление | 50 Ом, сечение 3,5/2,4/1,85 мм в зависимости от модели |
| Спектральные характеристики | |
| Фазовый шум | -130 дБн/Гц при отстройке на 20 кГц (опция UNR) |
| Гармоники несущей | <-55 дБн |
| Негармонические составляющие | <-(50…60) дБн |
| Аналоговая модуляция (опция UNT) | |
| ЧМ | Девиация от 1 до 30 МГц в зависимости от частоты |
| АМ | Коэффициент модуляции до 100 % |
| Источник модуляции | Внешний (частота модуляции до 10 МГц) или внутренний (до 1 МГц, синус, треугольник, пила, меандр, шум) |
| Импульсная модуляция (опция UNU И UNW) | |
| Коэффициент закрытия в паузе | 80 дБ |
| Время нарастания | 6 нс |
| Длительность импульса | 1 мкс (частота следования не более 0,5 МГц) |
| Общие данные | |
| Габаритные размеры | 178х426х515 мм |
| Напряжение питания | 115/230 В, 50/60 Гц |
| Масса | 22 кг |
