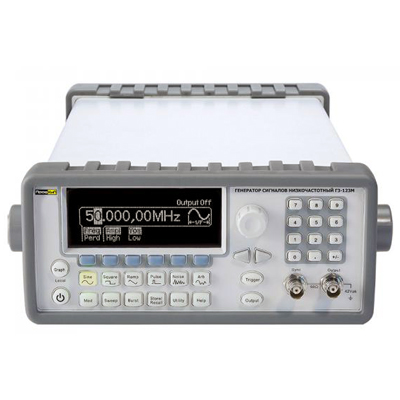

Параметры

Значения

Форма сигналов

синус, меандр, пила, треугольник, импульс, шум, произвольная форма

Выходные параметры

Частотный диапазон для синуса

1 мкГц … 50 МГц

Частотный диапазон для меандра

1 мкГц … 25 МГц

Разрешение

1 мкГц

Точность

±20 х 10^-6

±5 х 10^-7 (опционально с ПРОФКИП Г3-123-ОГ)

Выходной уровень

10 мВ … 10 Впик-пик (с нагрузкой 50 Ом)

Синусоидальный сигнал

Частотный диапазон

1 мкГц … 50 МГц

Неравномерность установки уровня на 1 кГц

±(1% + 1 мВпик) ±5 х 10^-7 (10 МГц опционально с ПРОФКИП Г3-123-ОГ)

Неравномерность АЧХ относительно 1 кГц

0.1 дБ (менее 100 кГц)

0.15 дБ (100 кГц … 5 МГц)

0.3 дБ (5 МГц … 20 МГц)

0.5 дБ (20 МГц … 50 МГц)

Коэффициент гармоник (при уровне не более 1 Впик)

≤ -70 дБн (0.04%) до 20 кГц

< >

< >

≤ -35 дБн до 50 МГц

Постоянное смещение

Диапазон

±5 В (с нагрузкой 50 Ом) пиковое значение напряжение по постоянному /переменному току

Точность

±(2% от смещения + 0.5% от амплитуды сигнала)

Прямоугольный сигнал

Частотный диапазон

1 мкГц … 25 МГц

Время нарастания и спада

< >

Выброс

< 2%

Перестраиваемая скважность

20% … 80% (до 10 МГц)

40% … 60% (до 25 МГц)

Точность

±1% для скважности 50%

Джиттер

200 пс

Пилообразный, треугольный сигнал

Частотный диапазон

1 мкГц … 200 кГц

Нелинейность

< 0.1%

Перестраиваемая скважность

0.0% … 100.0%

Импульс

Частотный диапазон

500 мкГц … 10 МГц

Длительность импульса

от 20 нс

Время нарастания и спада

< 10 >

Диапазон изменения скважности

5 нс … 100 нс

Период повторения импульсов

0.000.000.2% … 99.999.999.8%

Выброс

100 нс … 2000 с

Джиттер

200 пс

Шум

Частотный диапазон (белый шум)

20 МГц (типично)

Произвольная форма

Частотный диапазон

1 мкГц … 10 МГц

Длина памяти

2 точек … 256000 точек

Разрешение ЦАП

14 бит (включая знак)

Частота дискретизации

125 МГц

Память

4 ячейки

Минимальное время нарастания

30 нс

Линейность

0.1%

Джиттер

6 нс

Пакетный режим

Форма сигналов

синус, меандр, пила, треугольник, импульс, произвольная форма

Виды запуска

по счету (1 импульс … 50000 импульсов)

по строб-импульсу

Период повторения

1 мкс … 500 с

Паралельный вход

Тактовая частота

50 МГц

Уровень

TTL

Длина последовательности

2 символа … 256000 символов

Амплитудная модуляция (АМ), частотная модуляция (ЧМ)

Форма несущей

синус, меандр, пила, произвольная форма

Источник модуляции

внешний /внутренний

Модулирующее колебание (внутреннее)

синус, меандр, пила, треугольник, шум, произвольная форма

Диапазон модулирующих частот

2 мГц … 20 кГц

Девиация частоты

до 25 МГц (пиковая)

Коэффициент АМ

1% … 120% (АМ) с разрешением 0.1%

Фазовая модуляция (ФМ)

Форма несущей

синус, меандр, пила, произвольная форма

Диапазон частот

такой же, как у основного сигнала

Источник модуляции

внешний /внутренний

Модулирующее колебание (внутреннее)

синус, меандр, пила, треугольник, шум, произвольная форма

Диапазон модулирующих частот

2 мГц … 20 кГц

Диапазон установки девиации фазы

0.0° … 360.0°

Импульсная модуляция (ИМ)

Форма несущей

меандр (импульс)

Диапазон частот

500 мкГц … 10 МГц

Источник модуляции

внешний /внутренний

Модулирующее колебание (внутреннее)

синус, меандр, пила, треугольник, шум, произвольная форма

Диапазон модулирующих частот

2 мГц … 20 кГц

Коэффициент модуляции (по длительности)

0% … 100% с разрешением 0.1%

Генератор качающейся частоты (ГКЧ)

Форма несущей

синус, меандр, пила, произвольная форма

Диапазон частот

такой же, как у основного сигнала

Время качания

1 мс … 500 с

Закон качания

линейный или логарифмический

Тип качания

возрастание или убывание

Общие характеристики

Питание
