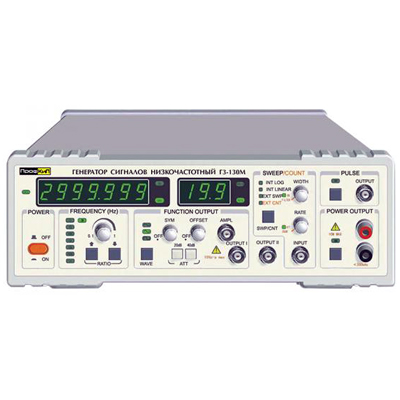

Генератор сигналов низкочастотный Г3-130М
Госреестр (ГРСИ): не указано
Генератор сигналов низкочастотный Г3-130М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 3 МГц.
Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д.
Генератор сигналов Г3-130М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер.
Отличительные особенности:
- Диапазон частот: 0.1 Гц … 3 МГц
- Различные формы сигнала: синусоида, меандр, треугольная форма и др.
- Импульсная и частотная модуляция
- Плавно регулируемое смещение постоянной составляющей
- Защита выхода
- Встроенный частотомер
- Высокая надежность
Комплект поставки:
- Генератор сигналов низкочастотный ПРОФКИП Г3-130М
- Кабель питания
- Руководство по эксплуатации
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Параметры |
Значения |
|
Выходные параметры |
|
|
Диапазон частот |
0.1 Гц … 3 МГц |
|
Форма сигналов |
синус, меандр, треугольник и т.д. |
|
Выходной импеданс |
функциональный выход: 50 Ом TTL /CMOS: 600 Ом |
|
Амплитуда выходного сигнала (функциональный выход) |
10 Впик-пик (с нагрузкой 50 Ом) 20 Впик-пик (с нагрузкой 1 МОм) |
|
Выходной аттенюатор |
0 дБ /20 дБ /40 дБ /60 дБ |
|
Постоянное смещение |
-5 В … +5 В ±10% (50 Ом) -10 В … +10 В ±10% (1 МОм) |
|
Симметрия |
20% … 80% или 50% |
|
Коэффициент искажения |
10 Гц … 100 кГц |
|
Линейность треугольной волны |
90% |
|
Время нарастания и спада прямоугольного сигнала |
25 нс |
|
TTL уровень выходного сигнала |
низкий ≤ 0.8 В высокий ≥ 1.8 В |
|
CMOS уровень выходного сигнала |
3 Впик-пик … 15 Впик-пик регулируемый |
|
Режим развертки |
линейный /логарифмический VCF |
|
Выходная мощность |
10 Вт(передний фронт прямоугольной волны (5 Вт свыше 100 кГц. ёмкость нагрузки ≥ 4 Ом) |
|
Частотомер |
|
|
Разрядность дисплея |
7-разрядный |
|
Диапазон частот |
0.1 Гц … 50 МГц |
|
Выходной импеданс |
500 кОм /30 пФ |
|
Временная развертка |
10 МГц |
|
Точность |
точность временной развертки ± подсчет |
|
Аттенюатор |
-20 дБ |
|
Стабильность |
5 х 10-5 /день |
|
Общие характеристики |
|
|
Питание |
110 В ... 127 В ± 10 %, 220 В ... 240 В ± 10 %, 50 Гц ± 2 Гц/60 Гц ± 2 Гц |
| Габариты | 285х90х360 мм |
| Вес | 1.75 кг |
