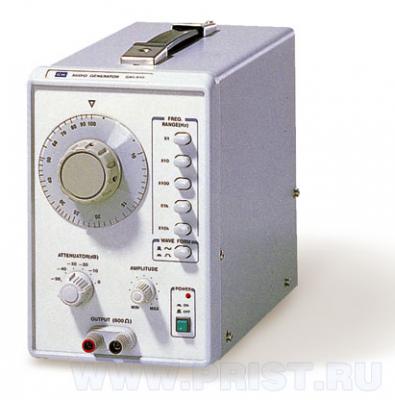

Генератор сигналов низкочастотный GAG-810
Госреестр (ГРСИ): не указано
Генератор сигналов НЧ GAG-810: Диапазон частот 10 Гц ... 1 МГц; Низкий уровень гармоник 0.02%; Максимальный выходной уровень 5 Вср.кв. на 600 Ом; Ослабление выходного уровня на 50 дБ (шаг 10 дБ); Генерация импульсного сигнала (размах 10 В, нарастание/спад.
Особенности и преимущества:
- Низкий уровень гармоник 0.02%
- Максимальный выходной уровень 5 Вср.кв. на 600 Ом
- Ослабление выходного уровня на 50 дБ (шаг 10 дБ)
- Генерация импульсного сигнала (размах 10 В, нарастание/спад < 200 нс)
- Вход внешней синхронизации
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значения |
| Синусоидальный сигнал | |
| Диапазон частот | 10 Гц …1 МГц (5 поддиапазонов) |
| Погрешность установки | ± (3% + 1Гц) |
| Индикация частоты | Шкала лимба |
| Выходной уровень | 5 Вср.кв. на нагрузку 600 Ом |
| Неравномерность уровня | ± 0.5 дБ в диапазоне 10 Гц - 1 МГц относительно 1 кГц, нагрузка 600 Ом |
| Коэффициент гармоник | 500 Гц - 20 кГц < 0.02% 100 Гц - 100 кГц < 0.05% 50 Гц - 200 кГц < 0.3% 20 Гц - 500 кГц < 0.5% 10 Гц - 1 МГц < 1.5% |
| Прямоугольный сигнал | |
| Размах сигнала | > 10 Впик-пик |
| Время нарастания/среза | < 200 нс |
| Выбросы на вершине импульса | < 2% на частоте 1 кГц, при максимальном выходном уровне |
| Неравномерность вершины | < 5% на частоте 50 Гц |
| Коэффициент заполнения | 50% (± 5%) |
| Выход | |
| Выходное сопротивление | 600 Ом (± 10%) |
| Аттенюатор | 0, -10 дБ, -20 дБ, -30дБ, -40 дБ, -50 дБ |
| Погрешность ослабления | ± 1 дБ при нагрузке 600 Ом |
| Синхровход | |
| Полоса синхронизации | ± 5% от установленной частоты генератора на каждый 1 Вср.кв. синхросигнала |
| Максимальный уровень синхросигнала | 15 В (DC + AСпик.) |
| Входное сопротивление | 150 кОм |
| Общие данные | |
| Напряжение питания | 100/120/220/240 В ± 10%, 50/60 Гц |
| Габаритные размеры | 132х211х297 мм |
| Масса | 2,5 кг |
