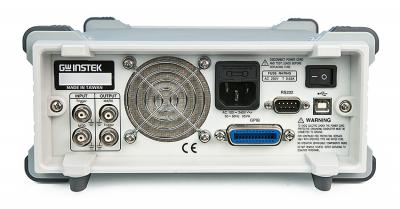

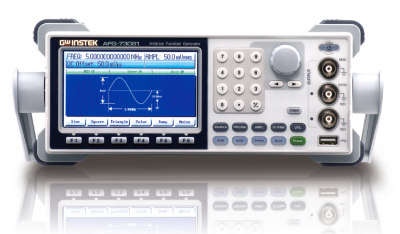

Генератор сигналов произвольной формы AFG-73051
Госреестр (ГРСИ): не указано
Генератор сигналов специальной формы GW Instek AFG-73051 применяются в различных сферах промышленности для разработки, отладки, тестирования и ремонта радиоэлектронного и электрического оборудования. Устройство этой модели способно генерировать сигналы с заданными характеристиками с максимальной частотой до 50 МГц. Технические возможности генератора позволяют использовать его для диагностики медицинских приборов, бортовой электроники транспортных средств, отдельных компонентов устройств.
Для отображения характеристик сигнала и настроек используется жидкокристаллический дисплей диагональю 11 см и разрешением 480 на 272 точки. Это дает возможность специалисту использовать генератор без подключения его к ПК. Возможно дистанционное управление через порт USB и разъем RS-232.
Параметры генерируемого сигнала могут задаваться с помощью органов управления генератором, по образцу с подключенного осциллографа или по характеристикам, записанным в CSV-файле, сформированном программой MatLAB или Excel. Кроме того, прибор может работать с ПО AWES. Генератор сигналов специальной формы GW Instek AFG-73051 подключается к компьютеру через USB, после чего на него загружаются образцы, созданные в программе. На сайте разработчика имеется большая библиотека сигналов, загруженные файлы можно редактировать с учетом сферы использования генератора.
Особенности и преимущества:
- Имеется 1 выходной канал
- Разрешение при изменении частоты сигнала – 1 мкГц
- Имеется память объемом 1 Мб для хранения характеристик СПФ
- Поддерживаются дополнительные режимы модуляции
- Редактирование характеристик сигнала без подключения к ПК
- Возможность загрузки данных с USB
- Компактный корпус, снабженный элементами безопасности и ручкой
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Количество каналов | 1 |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 50 МГц |
| Опорный генератор (погрешность установки частоты) | ±3×10-7 |
| Выходной уровень (минимум) | 10 мВпик-пик |
| Выходной уровень (максимум) | 10 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 16 |
| Память (СПФ) | 1 МБ |
| Виды модуляции | АМ, ФМ, ШИМ, ЧМн |
| ГКЧ | Да |
| BURST Пакетный режим | Да |
| Экран (см, разрешение) | TFT, 480 х 272, 11 см |
| Особенности | Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (8 видов), произвольная форма дискретизация до 200 МГц. Возможность редактирования СПФ без подключения к ПК. Программное обеспечение для формирования сигналов произвольной формы. |
| Интерфейс | USB, RS-232, GPIB |
