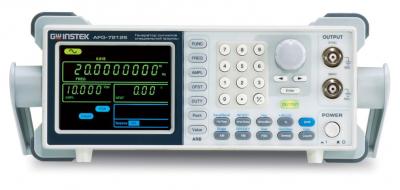

Генератор сигналов специальной формы AFG-72125
Госреестр (ГРСИ): не указано
Генератор сигналов AFG-72125 компании GW Instek.
Особенности и преимущества:
- Использование прямого цифрового синтеза (DDS)
- Формы сигнала: синусоидальный, прямоугольный/импульс, треугольник/пила, постоянное смещение
- Формирование сигналов произвольной формы (СПФ/ARB)
- Трехцветный ЖК-дисплей (графический) с подсветкой
- Выход ТТЛ, вход внешней модуляции
- ПО для формирования сигналов произв. формы
- Интерфейс USB
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Частотный диапазон (синус, меандр) | 0.1 Гц - 25 МГц |
| Разрешение | 0.1 Гц |
| Погрешность установки частоты | ±20 х 10-6 |
| Выходной уровень |
1 мВ…10Впик-пик на нагрузке 50 Ом, разрешение 1 мВ
|
| Погрешность установки уровня на 1 кГц | ±(1 % + 1 мВ пик-пик) |
| Неравномерность АЧХ относительно 1 кГц |
0.1 дБ при f <100 кГц
0.3 дБ при f = 100 кГц … 5 МГц, 0.4 дБ при f = 5 МГц … 25 МГц |
| Коэффициент гармоник (амплитуда >1Впик-пик) |
±55 дБн от DC до 1 МГц
<-45 дБн от 1 МГц до 5 МГц, <-30 дБ от 5 МГц до 25 МГц |
| Диапазон смещения |
±5 Впик на нагрузке 50 Ом (AC + DC)
±10 Впик без нагрузки (AC + DC) |
| Погрешность установки |
±(1 % + 5 мВ + 0.5 % от амплитуды)
|
| Частотный диапазон | 0.1 Гц - 25 МГц |
| Время нарастания/спада | < 25 нс при нагрузке 50 Ом |
| Выброс | <5 % |
| Перестраиваемая скважность | 1 % - 99 % (до 100 кГц) 20 % - 80 % (до 5 МГц) 40 % - 60 % (до 10 МГц) 50 % (до 25 МГц) |
| Асимметрия | 1 % от периода + 1 нс |
| Диапазон частот | 0.1 Гц - 1 МГц |
| Нелинейность | <0.1 % |
| Перестраиваемая скважность | 0 - 100 % (разрешение 0.1 %) |
| Частота дискретизации | 20 МГц |
| Частота повторения | 10 МГц |
| Длина памяти | 4 тысячи точек |
| Разрешение ЦАП | 10 бит |
| Формы несущей |
Синус, меандр, пила, произвольная
|
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание |
Синус, меандр, треуг. (2 мГц … 20 кГц - внутр., DC…20 кГц - внеш.)
|
| Глубина АМ | 1…120 % |
| Формы несущей |
Синус, меандр, пила, произвольная
|
| Диапазон частот |
Такой же, как у основного сигнала
|
| Источник модуляции | Внешний/внутренний |
| Мод. колебание |
Синус, меандр, треуг. (2 мГц … 20 кГц - внутр., DC…20 кГц - внеш.)
|
| Девиация |
От DC до максимальной частоты
|
| Формы несущей |
Синус, меандр, пила, произвольная
|
| Диапазон частот | Такой же, как у осн. сигнала |
| Цикл свипирования | 1 мс…500 с |
| Режим свипирования |
Линейный или логарифмический
|
| Источник | Внутренний/ внутренний |
| Формы несущей |
Синус, меандр, пила, произвольная
|
| Модулир. колебание | 50 % скважности меандра |
| Внутренний источник | 2 мГц…100 кГц |
| Диапазон частот |
От 0.1 Гц до максимальной частоты
|
| Диапазон частот | 5 Гц…150 МГц |
| Разрешение |
100 нГц (для 1 Гц); 0,1 Гц (для 100 МГц)
|
| Вх. сопротивление | 1 МОм (150 пФ) |
| Дисплей |
ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов)
|
| Память |
10 ячеек (профили настроек)
|
| Напряжение питания |
100…240 В; частота 50…60 Гц
|
| Габаритные размеры | 266 х 107 х 293 мм |
| Масса | 2.5 кг |
