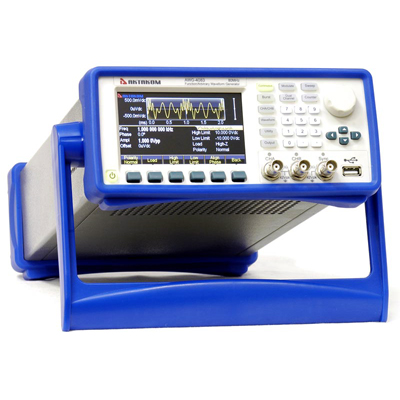

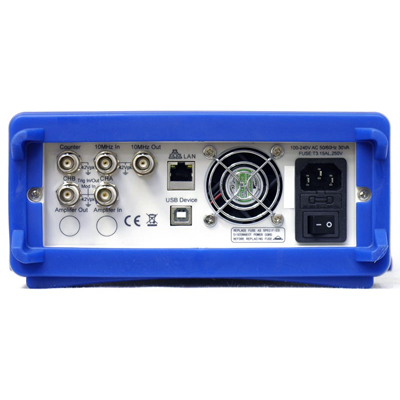

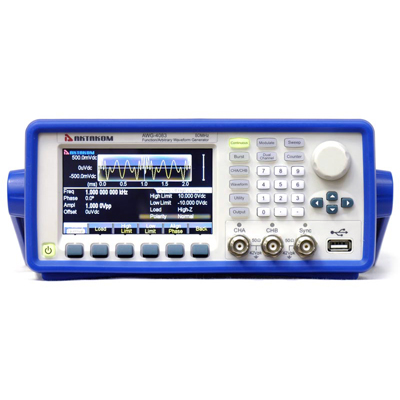

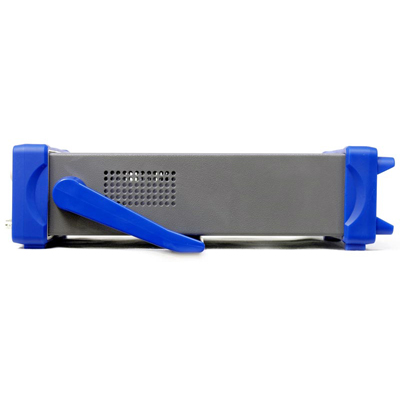

Генератор сигналов специальной формы AWG-4083
Госреестр (ГРСИ): не указано
Генератор сигналов специальной формы AWG-4083 - универсальный генератор стандартных (5 форм) и специальной форм сигналов (137 типов), пачек импульсов.
Генератор построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Большое количество генерируемых форм сигнала и типов модуляции позволяют генератору сигналов АКТАКОМ AWG-4083 найти применение в сферах разработки и тестирования электронных устройств, научных исследований, образования. Благодаря наличию интерфейсов USB и LAN генератором сигналов АКТАКОМ AWG-4083 можно управлять дистанционно.
2 канала. Полоса - 1мкГц…80 МГц (синус). Разрешение по вертикали: 14 бит. Встроен. формы: дискретизация: 500 Мвыб/сек, макс. количество точек - 16 К. Произвольная форма: 1 мквыб/сек...125 Мвыб/сек, 1 М точек. Режимы модуляции АМ, ЧМ, ФМ, АМн (ASK, OSK), ЧМн (FSK, 3FSK, 4FSK), ФМн (PSK, QPSK), ШИМ, SUM. Режим качания частоты. Режим пачек импульсов. Генератор гармоник (до 50 порядка). Цветной графический ЖК-дисплей с поддержкой формы (4.3" TFT, 480 х 272). Интерфейс USB-host, USB -device, LAN. Встроенный частотомер до 350 МГц.
Комплект поставки:
- Генератор AWG-4083
- Руководство по эксплуатации
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Основные выходные параметры |
||
|
Максимальная выходная частота |
80 МГц |
|
|
Количество каналов |
2 |
|
|
Форма сигнала |
Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC |
|
|
Частотные характеристики |
||
|
Диапазон |
синусоидальный |
1 мкГц ~ 80 МГц |
|
прямоугольный сигнал |
1 мкГц ~ 60 МГц |
|
|
импульсный сигнал |
1 мкГц ~ 60 МГц |
|
|
пилообразный и треугольный сигнал |
1 мкГц ~ 5 МГц |
|
|
Разрешение по частоте |
1 мкГц, 12 разрядов |
|
|
Точность установки (18°C ~ 28°C) |
2 ppm |
|
|
Синусоидальный сигнал |
||
|
Коэффициент гармоник |
|
|
|
Общие гармонические искажения |
|
|
|
Прямоугольный сигнал |
||
|
Время нарастания/спада |
≤ 8 нс |
|
|
Выброс |
≤ 5 % |
|
|
Коэф.заполнения |
0,1% ~ 99,9% (мин. длительность 10 нс) |
|
|
Треугольный сигнал |
||
|
Симмметрия |
0 ~ 100% |
|
|
Импульсный сигнал |
||
|
Длительность |
10 нс ~ 99999 с |
|
|
Время нарастания/спада |
≥ 8 нс |
|
|
Специальная форма |
||
|
Максимальное количество точек участвующих в формировании сигнала |
16 К точек |
|
|
Вертикальное разрешение |
14 бит |
|
|
Максимальная частота дискретизации |
500 Мвыб/сек |
|
|
Амплитуда |
||
|
Амплитуда (50 Ом) |
1 мВп-п -10 Вп-п |
|
|
Амплитуда (выс. импеданс) |
2 мВп-п -20 Вп-п |
|
|
Вертикальное разрешение |
1 мВп-п или 3 бит |
|
|
Точность |
±(1 %+2 мВп-п) |
|
|
Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп) |
±0.2 дБ ( ±0.3 дБ (5 МГц ~ 20 МГц) ±0.5 дБ (20 МГц ~ 120 МГц) ±1.0 дБ (≥ 120 МГц) |
|
|
DC смещение |
||
|
Диапазон (DC) |
±5 В (50 Ом) ±10 В (высокий импеданс) |
|
|
Погрешность |
± (1%+2 мВ+0,5% ампл.) |
|
|
Разрешение |
0,1 мВdc ~ 2 мВdc |
|
|
АМ модуляция |
||
|
Несущая |
синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
|
|
Источник |
Внутренний/Внешний |
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 100 кГц) |
|
|
Коэффициент модуляции |
0% ~ 120% |
|
|
ЧМ модуляция |
||
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
|
|
Источник |
Внутренний/Внешний |
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц) |
|
|
ФМ модуляция |
||
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
|
|
Источник |
Внутренний/Внешний |
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц) |
|
|
Девиация |
0 ~ 360° |
|
|
Частотная, фазовая и амплитудная манипуляция |
||
|
Тип |
FSK, 3FSK, 4FSK - частотная PSK, QPSK - фазовая ASK, OSK - амплитудная |
|
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
|
|
Источник |
Внутренний/Внешний |
|
|
Частота скачка |
1 мкГц ~ максимальная частота (для FSK, 3FSK, 4FSK) |
|
|
Диапазон |
1 мГц ~ 1 МГц |
|
|
SUM модуляция |
||
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
|
|
Источник |
Внутренний/Внешний |
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 1 МГц) |
|
|
Коэффициент модуляции |
0% ~ 100% |
|
|
ШИМ модуляция |
||
|
Частота |
1 мГц ~ 100 кГц |
|
|
Несущая |
импульсный |
|
|
Источник |
Внутренний/Внешний |
|
|
Девиация |
0% ~ 99% |
|
|
Режим свипирования (качания) |
||
|
Время свипирования |
10 мс ~ 300 с |
|
|
Закон |
линейный/логарифмический |
|
|
Направление |
Вверх/Вниз |
|
|
Время задержки, шага |
0 ~ 300 с |
|
|
Режим пачек импульсов |
||
|
Форма |
синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) |
|
|
Период |
1 мкс ~ 500 с |
|
|
Тип |
Количество импульсов: 1 ~ 1 000 000 |
|
|
Начальная/Конечная фаза |
0° ~ 360° |
|
|
Источник запуска |
Ручной, внешний, внутренний |
|
|
Вход запуска и модуляции |
||
|
Уровень |
TTL |
|
|
Входной импеданс |
> 10 К номинальный |
|
|
Тип разъема |
BNC |
|
|
Выход синхроимпульса (Sync) |
||
|
Уровень |
TTL |
|
|
Длительность |
|
|
|
Входной импеданс |
50 Ом (типичное) |
|
|
Тип разъема |
BNC |
|
|
Частотомер |
||
|
Частотный диапазон |
Один канал: 100 мГц ~ 350 МГц |
|
|
Разрешение по частоте |
7 разрядов/с |
|
|
Длительность импульса и коэффициент заполнения |
100 нс ~ 20 с |
|
|
Измерение коэф.заполнения |
1% ~ 99% |
|
|
Общие данные |
||
|
Тип дисплея |
Жидкокристаллический, 4.3" TFT, 480 х 272 |
|
|
Питание |
100~240 В АСскз?45~65 Гц |
|
|
Интерфейс |
USB устройство, USB host, LAN |
|
|
Потребляемая мощность |
не более 30 Вт |
|
|
Рабочая температура |
0°C...40°C |
|
|
Габаритные размеры |
322 х 256 х 102 мм |
|
|
Вес |
3 кг |
|
