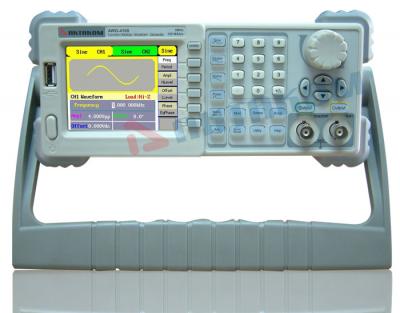

Генератор сигналов специальной формы AWG-4105
Госреестр (ГРСИ): не указано
Генератор сигналов специальной формы АКТАКОМ AWG-4105 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокую стабильность и малый дрейф. Высочайшая функциональность и невысокая цена делают генератор сигналов специальной формы АКТАКОМ AWG-4105 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.
Комплект поставки:
-
Генератор сигналов
-
Кабель питания
-
Руководство по эксплуатации
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Параметр |
Значения |
||||
|
Максимальная выходная частота |
5 МГц |
||||
|
Количество каналов |
2 |
||||
|
Форма сигнала |
Синусоидальный, прямоугольный, треугольный, импульсный, белый шум 48 типов специальной формы |
||||
|
Частотные характеристики |
|||||
|
Диапазон |
|||||
|
синусоидальный сигнал |
1 мкГц ~ 5 МГц |
||||
|
прямоугольный сигнал |
1 мкГц ~ 5 МГц |
||||
|
импульсный сигнал |
1 мкГц ~ 5 МГц |
||||
|
пилообразный и треугольный сигнал |
1 мкГц ~ 300 кГц |
||||
|
белый шум (Гаусс) |
полоса 5 МГц (-3дБ) |
||||
|
специальной формы |
1 мкГц ~ 5 МГц |
||||
|
Разрешение по частоте |
1 мкГц |
||||
|
Точность установки (18°C ~ 28°C) |
50 ppm (90 дней), 100 ppm (1 год) |
||||
|
Синусоидальный сигнал |
|||||
|
Коэффициент гармоник |
CH1 |
Ch3 |
|||
|
|
> 1 Вп-п |
|
> 1 Вп-п |
||
|
DC-1 МГц |
-55 дБн |
-45 дБн |
-55 дБн |
-45 дБн |
|
|
1 МГц - 5 МГц |
-55 дБн |
-40 дБн |
-55 дБн |
-40 дБн |
|
|
5 МГц - 25 МГц |
-50 дБн |
-35 дБн |
-50 дБн |
-35 дБн |
|
|
Общие гармонические искажения |
|
||||
|
Негармонические искажения |
|
||||
|
Фазовый шум |
-108 дБн/Гц @ 10 кГц |
||||
|
Прямоугольный сигнал |
|||||
|
Время нарастания/спада |
|
||||
|
Выброс |
|
||||
|
Коэф.заполнения |
1 мГц ~ 10 MГц |
20% ~ 80% |
|||
|
10 мГц ~ 20 MГц |
40% ~ 60% |
||||
|
20 мГц ~ 25 MГц |
50% |
||||
|
Ассиметрия |
1% от периода + 20 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения) |
||||
|
Джиттер |
6 нс +0,1% от периода (1 кГц, 1 Вп-п) |
||||
|
Треугольный сигнал |
|||||
|
Нелинейность |
|
||||
|
Симмметрия |
0 ~ 100% |
||||
|
Импульсный сигнал |
|||||
|
Длительность импульса |
20 нс ~ 2000 с , разрешение 1 нс |
||||
|
Время нарастания/спада |
|
||||
|
Выброс |
|
||||
|
Джиттер |
6 нс +100 ppm от периода |
||||
|
Специальная форма |
|||||
|
Максимальное количество точек участвующих в формировании сигнала |
16 К |
||||
|
Вертикальное разрешение |
14 бит |
||||
|
Частота дискретизации |
125 Мвыб/сек |
||||
|
Время нарастания/спада |
|
||||
|
Джиттер (СКЗ) |
6 нс + 30 ppm |
||||
|
Сохранение в энергонезависимую память |
10 форм |
||||
