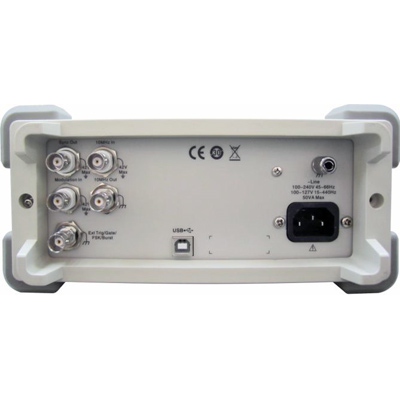

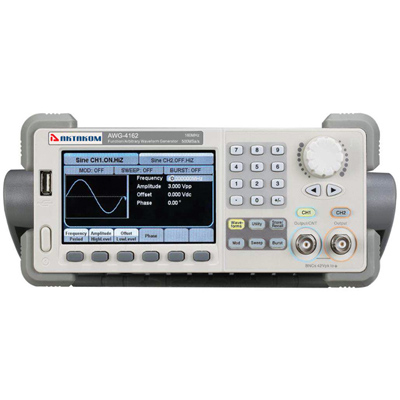

Генератор сигналов специальной формы AWG-4122
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Генератор сигналов специальной формы AWG-4122 - универсальный генератор стандартных (5 форм) и специальной форм сигналов (39 типов), пачек импульсов. 2 канала. Полоса: 1 мкГц…120 МГц (синус). Дискретизация 500 Мвыб/сек. Разрешение по вертикали: 14 бит. Макс. количество точек - 512 К (канал CH2) и 16 К (канал CH1).
Режимы:
- модуляции АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
- качание частоты
- пачек импульсов
Цветной графический ЖК-дисплей с поддержкой формы (4.3" TFT, 480 х 272). Интерфейс USB-host, USB -device. Встроенный частотомер до 200 МГц.
Комплект поставки:
- Генератор AWG-4122
- Руководство по эксплуатации
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Получить более подробную информацию, точную стоимость и документацию, а также купить Генератор сигналов специальной формы AWG-4122 по выгодной цене Вы можете, обратившись к менеджерам компании «Метрика», задав свой вопрос в форме обратной связи или по телефону 73432872972. Также вы можете воспользоваться корзиной и оформлением заказа в 1 клик. Мы предлагаем прозрачные условия оформления заказа и оперативную отгрузку со склада. Заказ будет быстро укомплектован, а отлаженная доставка по всей России позволит получить нужное оборудование в любой точке страны. Генератор сигналов специальной формы AWG-4122 надежное и практичное решение от производителя АКТАКОМ, ЭЛИКС, ИРИТ. Гарантия на Генератор сигналов специальной формы AWG-4122 1 год.Характеристики
|
Основные параметры
|
|||
|
Максимальная выходная частота
|
120 МГц
|
||
|
Количество каналов
|
2
|
||
|
Форма сигнала
|
Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC
39 типов специальной формы |
||
|
Частотные характеристики
|
|||
|
Диапазон
|
|||
|
синусоидальный
сигнал |
1 мкГц ~ 120 МГц
|
||
|
прямоугольный сигнал
|
1 мкГц ~ 40 МГц
|
||
|
импульсный сигнал
|
1 мкГц ~ 30 МГц
|
||
|
пилообразный и треугольный сигнал
|
1 мкГц ~ 3 МГц
|
||
|
белый шум (Гаусс)
|
полоса 100 МГц (-3дБ)
|
||
|
специальной формы
|
1 мкГц ~ 30 МГц
|
||
|
Разрешение по частоте
|
1 мкГц
|
||
|
Точность установки (18°C ~ 28°C)
|
2 ppm
|
||
|
Синусоидальный сигнал
|
|||
|
Коэффициент гармоник
|
|||
|
DC-1 МГц
|
|
||
|
1 МГц - 10 МГц
|
|
||
|
10 МГц - 100 МГц
|
|
||
|
100 МГц - 120 МГц
|
|
||
|
Общие гармонические искажения
|
|
||
|
Негармонические искажения
|
|
||
|
Фазовый шум
|
-116 дБн/Гц @ 100 кГц
|
||
|
Прямоугольный сигнал
|
|||
|
Время нарастания/спада
|
|
||
|
Выброс
|
|
||
|
Коэф.заполнения
|
1 мГц ~
|
20% ~ 80%
|
|
|
10 мГц ~ 40 MГц
|
40% ~ 60%
|
||
|
Ассиметрия
|
1% от периода + 5 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения)
|
||
|
Джиттер
|
100 пс (типичное, СКЗ)
|
||
|
Треугольный сигнал
|
|||
|
Нелинейность
|
|
||
|
Симметрия
|
0 ~ 100%
|
||
|
Импульсный сигнал
|
|||
|
Длительность импульса
|
≥12 нс
|
||
|
Период
|
25 нс ~ 1 000 000 с
|
||
|
Коэффициент заполнения
|
0,0001%~99,9999%
|
||
|
Время нарастания/спада
|
6 нс ~ 6 с, 100 пс разрешение
|
||
|
Выброс
|
|
||
|
Джиттер
|
|
||
|
Специальная форма
|
|||
|
Максимальное количество точек участвующих в формировании сигнала
|
16 К (СН1) / 512 К (CH2)
|
||
|
Вертикальное разрешение
|
14 бит
|
||
|
Частота дискретизации
|
500 Мвыб/сек
|
||
|
Время нарастания/спада
|
|
||
|
Джиттер (СКЗ)
|
|
||
|
Характеристики выхода
|
|||
|
Канал (выход)
|
CH1 / CH2
|
||
|
Амплитуда (50 Ом)
|
1 мВп-п -10 Вп-п (≤40 МГц)
1 мВп-п - 5 Вп-п (40 МГц~100 МГц)
1 мВп-п ~ 2,5 Вп-п (100 МГц~120 МГц)
|
||
|
Вертикальное разрешение(100 кГц, синус)
|
±(1 %+1 мВп-п)
|
||
|
Неравномерность АЧХ (синус, 5 Вп-п)
|
±0.1 дБ (≤10 МГц)
±0.2 дБ (≤60 МГц)
±0.4 дБ (≤100 МГц)
±0.8 дБ (≤120 МГц)
|
||
|
Задержка между каналами
|
|
||
|
DC смещение
|
|||
|
Канал (выход)
|
CH1 / CH2
|
||
|
Диапазон (DC)
|
±5 В (50 Ом)
±10 В (высокий импеданс)
|
||
|
Погрешность
|
± (1%+1 мВ)
|
||
|
Выходной разъем
|
|||
|
Канал (выход)
|
CH1 / CH2
|
||
|
Импеданс
|
50 Ом
|
||
|
Защита
|
защита от короткого замыкания
|
||
|
AM Модуляция (CH1/CH2)
|
|||
|
Несущая
|
синус, прямоугольный, пила, треугольный, специальной (кроме DC)
|
||
|
Источник
|
Внутренний/Внешний
|
||
|
Модулирующий сигнал
|
синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 50 кГц)
|
||
|
Коэффициент модуляции
|
0% ~ 120%
|
||
|
ЧМ Модуляция (CH1/CH2)
|
|||
|
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
||
|
Источник
|
Внутренний/Внешний
|
||
|
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц)
|
||
|
Девиация частоты
|
0 ~ 2.5 МГц
|
||
|
ФМ Модуляция (CH1/CH2)
|
|||
|
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
||
|
Источник
|
Внутренний/Внешний
|
||
|
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц)
|
||
|
Девиация
|
0 ~ 360° ; 0,1° разрешение
|
||
|
Частотная манипуляция (CH1/CH2)
|
|||
|
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
||
|
Источник
|
Внутренний/Внешний
|
||
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц)
|
||
|
Амплитудная манипуляция (CH1/CH2)
|
|||
|
Несущая
|
синус, прямоугольный, пила, специальной (кроме DC)
|
||
|
Источник
|
Внутренний/Внешний
|
||
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц)
|
||
|
ШИМ модуляция(CH1/CH2)
|
|||
|
Частота
|
1 мГц ~ 50 кГц
|
||
|
Несущая
|
импульсный
|
||
|
Источник
|
Внутренний/Внешний
|
||
|
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, специальной (кроме DC)
|
||
|
Режим свипирования (качания)(CH1/CH2)
|
|||
|
Форма
|
синус, прямоугольный, пила, треугольный, специальной (кроме DC)
|
||
|
Закон
|
линейный/логарифмический
|
||
|
Направление
|
Вверх/Вниз
|
||
|
Время свипирования
|
1 мс ~ 500 с + 0.1%
|
||
|
Источник запуска
|
Ручной, внешний, внутренний
|
||
|
Режим пачек импульсов(CH1/CH2)
|
|||
|
Форма
|
синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
|
||
|
Несущая
|
2 мГц ~ 100 МГц
|
||
|
Тип
|
Количество импульсов: 1 ~ 1000000 , непрерывный, стробированный
|
||
|
Начальная/Конечная фаза
|
0° ~ 360°
|
||
|
Время стояния
|
1 мкс ~ 1000 с + 0.1%
|
||
|
Задержка запуска
|
232 нс ~ 34 с
|
||
|
Стробированный запуск
|
Внешний запуск
|
||
|
Источник запуска
|
Ручной, внешний, внутренний
|
||
|
Вход внешней модуляции (Modulation On)
|
|||
|
Внешняя модуляция
|
±4,5 Вп-п = 100% модуляции (>5 кОм входной импеданс)
|
||
|
Тип разъема
|
BNC
|
||
|
Вход запуска (Ext Trig/Gate)
|
|||
|
Уровень
|
TTL
|
||
|
длительность импульса
|
> 50 нс
|
||
|
Входной импеданс
|
> 5 К, DC связь
|
||
|
Время отклика
|
свипирование:
|
||
|
Тип разъема
|
BNC
|
||
|
Выход запуска (Ext Trig/Gate)
|
|||
|
Уровень
|
TTL
|
||
|
Длительность импульса
|
> 60 нс (типичное)
|
||
|
Выходной импеданс
|
50 Ом (типичное)
|
||
|
Максимальная частота
|
1 МГц
|
||
|
Тип разъема
|
BNC
|
||
|
Выход синхроимпульса (Sync Out)
|
|||
|
Уровень
|
TTL
|
||
|
Длительность
|
> 50 нс (типичное)
|
||
|
Входной импеданс
|
50 Ом (типичное)
|
||
|
Максимальная частота
|
2 МГц
|
||
|
Тип разъема
|
BNC
|
||
|
Вход внешнего опорного генератора (10MHz In)
|
|||
|
Частота
|
10 МГц ± 50 Гц
|
||
|
Уровень
|
2.3 Вп-п ~ 3.3 Вп-п
|
||
|
Входной импеданс
|
1 кОм (AC связь)
|
||
|
Тип разъема
|
BNC
|
||
|
Выход внешнего опорного генератора (10MHz Out)
|
|||
|
Частота
|
10 МГц
|
||
|
Уровень
|
>1 Вп-п
|
||
|
Входной импеданс
|
50 Ом (AC связь)
|
||
|
Тип разъема
|
BNC
|
||
|
Частотомер
|
|||
|
Измеряемый параметр
|
Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
|
||
|
Частотный диапазон
|
Один канал: 100 мГц ~ 200 МГц
|
||
|
Разрешение по частоте
|
6 разрядов/с
|
||
|
Диапазон амплитуд и чувствительность (немодулированный сигнал)
|
|||
|
AC связь
|
1 Гц ~ 200 MГц
|
100 мВскз ~ 5 Вп-п
|
|
|
DC связь
|
DC диапазон девиации
|
+1.5 В
|
|
|
100 мГц ~ 100 МГц
|
50 мВ ~ ±2.5 В
|
||
|
100 МГц ~ 200 МГц
|
100 мВ ~ ±2.5 В
|
||
|
Диапазон амплитуд и чувствительность (немодулированный сигнал)
|
|||
|
Длительность импульса и коэффициент заполнения
|
1 Гц ~ 10 МГц (50 мВп-п ~ 5 Вп-п)
|
||
|
Параметры входа
|
Входной импеданс
|
1 МОм
|
|
|
Тип свяи
|
AC, DC
|
||
|
ВЧ режекция
|
ON / OFF
|
||
|
Система запуска
|
Уровень запуска: -3 В ~ 1.8 В
|
||
|
Общие данные
|
|||
|
Тип дисплея
|
Жидкокристаллический, 4.3" TFT, 480 х 272
|
||
|
Питание
|
100~240 В АСскз,45~66 Гц, CATII
|
||
|
Интерфейс
|
USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN
|
||
|
Потребляемая мощность
|
не более 30 Вт
|
||
|
Рабочая температура
|
0°C...40°C
|
||
|
Габаритные размеры
|
261 х 105 х 344 мм
|
||
|
Вес
|
2,8 кг, вес в упаковочной таре 3,8 кг
|
||
