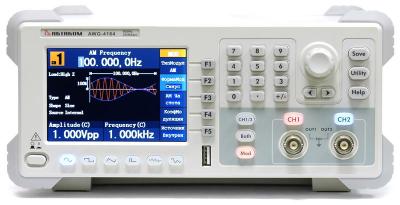

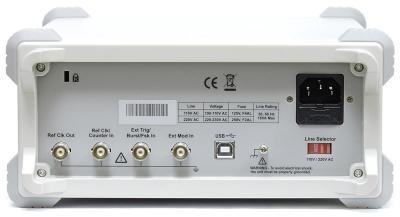

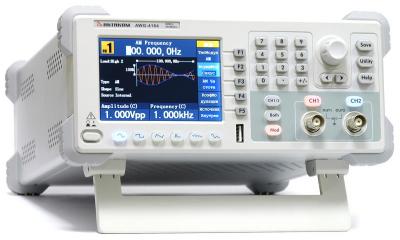

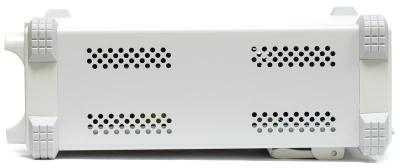

Генератор сигналов специальной формы AWG-4124

Артикул: не указано
Госреестр (ГРСИ): не указано

Гарантия:   2 года
Страна производителя:   Россия
Производитель:   Актаком

В наличии: отсутствует

Под заказ

В наличии: отсутствует

Под заказ

– +

Перейти в корзину

Скачать карточку в PDF

Печатать

Описание
Отзывы

Описание товара:

Генератор AWG-4124- универсальный генератор стандартных (5 форм) и специальной форм сигналов (45 типов). 2 канала. Полоса - 1мкГц…25 МГц (синус). Дискретизация 125 Мвыб/сек. Макс. количество точек - 8 К. Разрешение по вертикали: 14 бит. Амплитуда 1 мВп-п...10 Вп-п (50 Ом). Режимы модуляции АМ, ЧМ, ФМ, ЧМн.. Режим качания частоты. Режим пачек импульсов. Частотомер 6 разрядов, 200 МГц. Цветной графический ЖК-дисплей 3,9" (480х320). Интерфейс USB-host, USB -device; RS-232 (опция). Габариты 235 х 110 х 295 мм. Вес 3 кг.

Технические характеристики:

Характеристика		Значение
Максимальная выходная частота		25 МГц
Количество каналов		2
Форма сигнала		Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой; Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка Произвольная (пользовательская) форма
Частотные характеристики
Диапазон	синусоидальный сигнал	1 мкГц ~ 25 МГц
	прямоугольный сигнал	1 мкГц ~ 5 МГц
	импульсный сигнал	1 мкГц ~ 5 МГц
	пилообразный и треугольный сигнал	1 мкГц ~ 1 МГц
	пилообразный и треугольный сигнал	1 мкГц ~ 1 МГц	белый шум (Гаусс)	полоса 25 МГц (-3дБ)
	специальной формы	1 мкГц ~ 10 МГц
	Синусоидальный сигнал
Неравномерность АЧХ (амплитуда 1 Вп-п (4 дБм) относительно 1 кГц)		±0.2 дБ (1 мкГц~10 МГц) ±0.3 дБ (10 МГц~25 МГц)
Коэффициент гармоник (1 Вп-п)
Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п)
Фазовый шум (1 МГц, 1 Вп-п)		-110 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания/спада (1 кГц, 1 Вп-п)
Выброс
Коэф.заполнения		20% ~ 80% ( 50% (1 МГц ... 5 МГц)
Асимметрия (		1% от периода + 5 нс
Джиттер		1 нс + 30 ppm
Треугольный сигнал
Нелинейность (1 кГц, 1 Вп-п, 50% симметрия)
Симметрия		0 ~ 100%
Импульсный сигнал
Длительность импульса		40 нс ~ 1000 кс
Точность установки		10 нс
Время нарастания/спада
Выброс
Джиттер		1 нс + 30 ppm
Специальная и произвольная форма
Максимальное количество точек участвующих в формировании сигнала		2~8 К точек
Вертикальное разрешение		14 бит
Частота дискретизации		125 Мвыб/сек
Время нарастания/спада
Джиттер (СКЗ)		6 нс + 30 ppm

Характеристики выхода:

Амплитуда (50 Ом)	1 мВп-п ~ 10 Вп-п
Амплитуда (Высокий импеданс)	1 мВп-п ~ 20 Вп-п
Разрешение по амплитуде	1 мВп-п или 14 бит
Смещение (AC+DC)	±5 В (50 Ом) ±10 В (высокий импеданс)
Точность установки смещения	1 мВ
Выходной импеданс	50 Ом (типично)

AM Модуляция:

Несущая	синус
Источник	Внутренний/Внешний
Модулирующий сигнал	синус, прямоугольный, пила, белый шум, специальной формы
Частота внутреннего модулирующего сигнала	2 мГц ~ 20 кГц
Коэффициент модуляции	0% ~ 100%

ЧМ Модуляция :

Несущая	синус
Источник	Внутренний/Внешний
Модулирующий сигнал	синус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала	2 мГц ~ 20 кГц
Девиация частоты	2 мГц ~ 20 МГц

ФМ Модуляция :

Несущая	синус
Источник	Внутренний/Внешний
Модулирующий сигнал	синус, прямоугольный, пила, треугольный, белый шум, специальной формы
Частота внутреннего модулирующего сигнала	2 мГц ~ 20 кГц
Девиация	0 ~ 180°

Частотная манипуляция

Несущая	синус
Источник	Внутренний/Внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота внутреннего модулирующего сигнала	2 мГц ~ 100 кГц

Режим свипирования (качания):

Форма	синус, прямоугольный, пила
Закон	линейный/логарифмический
Направление	Вверх/Вниз
Время свипирования	1 мс ~ 500 с + 0.1%
Источник запуска	Ручной, внешний, внутренний

Режим пачек импульсов:

Форма	синус, прямоугольный, пила, треугольный, специальной формы
Тип	Количество импульсов: 1 ~ 50 000 , непрерывный, стробированный
Начальная/Конечная фаза	-360° ~ 360°
Время стояния	(10 мс ~ 500 с) ± 1%
Стробированный запуск	Внешний запуск
Источник запуска	Ручной, внешний, внутренний

Частотомер:

Функции	Измерение частоты, периода, длительности положительного импульса, коэффициента заполнения
Частотный диапазон	Один канал: 100 мГц~200 МГц немодулированный сигнал
Разрешение	6 разрядов
DC связь	DC	±1,5 В DC
	100 мГц...100 МГц	250 мВп-п~5 Вп-п (DC+AC)
	100 МГц...200 МГц	450 мВп-п~3 Вп-п (DC+AC)
AC связь	100 мГц...100 МГц	250 мВп-п~5 Вп-п
AC связь	100 МГц...200 МГц	450 мВп-п~4 Вп-п
Измерение длительности импульса и коэффициента заполнения	1 Гц...10 МГц	250 мВп-п~5 Вп-п
Параметры входа	Входной импеданс	1 МОм
	Связь	AC, DC
	ФВЧ	Вкл/Выкл
	Чувствительность	низкая, средняя, высокая
Диапазон уровня запуска	±2,5 В

Входы/выходы:

Вход внешней модуляции	Диапазон входных частот	DC~20 кГц
	Диапазон входных напряжений	±5 Вп-п
	Входной импеданс	10 кОм, типичное
Вход внешнего запуска	Уровень	TTL
	Фронт	нарастающий или спадающий (по выбору)
	Длительность импульса	>100 нс
	Задержка запуска	0 нс~60 с
Вход внешнего тактирования	Импеданс	1 кОм, AC связь
	Входное напряжение	100 мВп-п~5 Вп-п
	Частота	10 МГц±9 кГц
Выход внешнего тактирования	Импеданс	50 кОм, AC связь
Выход внешнего тактирования	Амплитуда	3,3 Вп-п, доступно 1 МОм
Вход частотомера (используется разъем Входа внешнего тактирования)	DC связь	±1,5 В DC (DC) 250 мВп-п~5 Вп-п (DC+AC) 100 мГц...100 МГц 450 мВп-п~3 Вп-п (DC+AC) 100 МГц...200 МГц
	AC связь	250 мВп-п~5 Вп-п 1 Гц...100 МГц 450 мВп-п~4 Вп-п 100 МГц...200 МГц
Связь между каналами, копирование каналов	Девиация фазы	0° ~ 360°

Основные характеристики:

Тип дисплея	Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов
Питание	100~240 В АСскз，50/60 Гц, CATII
Интерфейс	USB устройство, USB host
Потребляемая мощность	не более 18 Вт
Рабочая температура	0°C...40°C
Габаритные размеры		235 х 110 х 295 мм
Вес		3 кг
