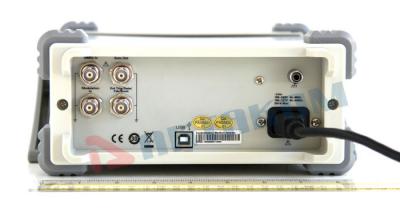

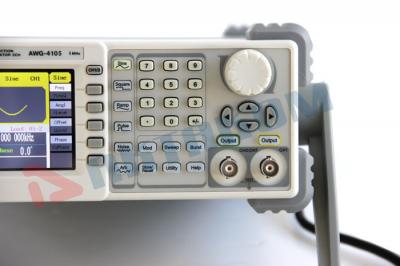

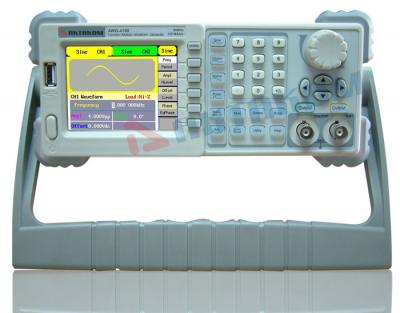

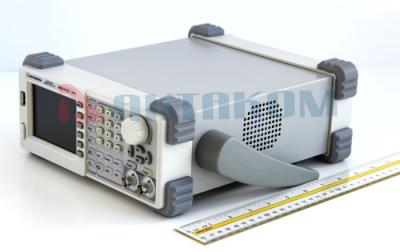

Генератор сигналов специальной формы AWG-4150
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Описание товара:
Универсальный генератор стандартных (5 форм) и специальной форм сигналов (48 типов), пачек импульсов. 2 канала. Полоса - 1мкГц…50 МГц (синус). Дискретизация 125 Мвыб/сек. Разрешение по вертикали: 14 бит. Макс. количество точек - 16К. Режимы модуляции АМ, ЧМ, ФМ, ЧМн, Амн, ШИМ. Режим качания частоты. Режим пачек импульсов. Цветной графический ЖК-дисплей с поддержкой формы. Интерфейс USB-host, USB -device. Встроенный частотомер до 200МГц, Габариты 229 х 105 х 281. Вес 2,8 кг.
Технические характеристики:
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота |
50 МГц |
||||
| Количество каналов |
2 |
||||
| Форма сигнала | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум 48 типов специальной формы |
||||
Частотные характеристики |
|||||
| Диапазон | синусоидальный сигнал |
1 мкГц ~ 50 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 5 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 300 кГц | ||||
| белый шум (Гаусс) | полоса 5 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 5 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | 50 ppm (90 дней), 100 ppm (1 год) | ||||
Синусоидальный сигнал |
|||||
| Коэффициент гармоник | CH1 | CH2 | |||
| > 1 Вп-п | > 1 Вп-п | ||||
| DC-1 МГц | -55 дБн | -45 дБн | -55 дБн | -45 дБн | |
| 1 МГц - 5 МГц | -55 дБн | -40 дБн | -55 дБн | -40 дБн | |
| 5 МГц - 25 МГц | -50 дБн | -35 дБн | -50 дБн | -35 дБн | |
| Общие гармонические искажения | |||||
| Негармонические искажения |
|
||||
| Фазовый шум | -108 дБн/Гц @ 10 кГц | ||||
Прямоугольный сигнал |
|||||
| Время нарастания/спада | |||||
| Выброс | |||||
| Коэф.заполнения | 1 мГц ~ 10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 20 MГц | 40% ~ 60% | ||||
| 20 мГц ~ 25 MГц | 50% | ||||
| Ассиметрия | 1% от периода + 20 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения) | ||||
| Джиттер | 6 нс +0,1% от периода (1 кГц, 1 Вп-п) | ||||
Треугольный сигнал |
|||||
| Нелинейность | |||||
| Симмметрия | 0 ~ 100% | ||||
Импульсный сигнал |
|||||
| Длительность импульса | 20 нс ~ 2000 с , разрешение 1 нс | ||||
| Время нарастания/спада | |||||
| Выброс | |||||
| Джиттер | 6 нс +100 ppm от периода | ||||
Специальная форма |
|||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 125 Мвыб/сек | ||||
| Время нарастания/спада | |||||
| Джиттер (СКЗ) | 6 нс + 30 ppm | ||||
| Сохранение в энергонезависимую память | 10форм | ||||
Характеристики выхода:
|
Канал (выход) |
CH1 |
CH2 |
| Амплитуда | 2 мВп-п -10 Вп-п (50 Ом, 2 мВп-п - 5 Вп-п (50 Ом, >10 МГц) 4 мВп-п ~ 20 Вп-п (высокий импеданс) 4 мВп-п - 10 Вп-п (высокий импеданс) > 10MГц） |
2 мВп-п - 3 Вп-п (50 Ом) 4 мВп-п ~ 6 Вп-п (высокий импеданс) |
| Вертиакальное разрешение(100 кГц, синус) | ±(1 %+1 мВп-п) | ±(1 %+ 1 мВп-п) |
| Неравномерность АЧХ (синус, 5 Вп-п) | 0.1 дБ ( 0.15 дБ (100 кГц ~ 5 МГц) 0.3 дБ (>5 МГц) |
|
DC смещение:
|
Канал (выход) |
CH1 |
CH2 |
| Диапазон (DC) | 5 В (50 Ом) 10 В (высокий импеданс) |
1.5 В (50 Ом) 3 В (высокий импеданс) |
| Погрешность |
± (1%+1 мВ) |
|
Выходной разъем:
|
Канал (выход) |
CH1 |
CH2 |
| Импеданс | 50 Ом | 50 Ом |
| Защита | защита от короткого замыкания | защита от короткого замыкания |
AM Модуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной (2 мГц ~ 20 кГц) |
| Коэффициент модуляции | 0% ~ 120% |
ЧМ Модуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц) |
| Девиация частоты | 0 ~ 2.5 МГц |
ФМ Модуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц) |
| Девиация | 0 ~ 360° |
Частотная манипуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц) |
Амплитудная манипуляция (CH1/CH2):
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц) |
ШИМ модуляция(CH1/CH2):
| Частота | 500 мкГц ~ 20 кГц |
| Источник | Внутренний/Внешний |
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Внешний | -6 В ~+6 В (соответствует глубине модуляции 0%~100%) |
Режим свипирования (качания)(CH1/CH2):
| Форма | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Закон | линейный/логарифмический |
| Направление | Вверх/Вниз |
| Время свипирования | 1 мс ~ 500 с + 0.1% |
| Источник запуска | Ручной, внешний, внутренний |
Режим пачек импульсов(CH1/CH2):
| Форма | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
| Тип | Количество импульсов: 1 ~ 50000 , непрерывный, стробированный |
| Начальная/Конечная фаза | 0° ~ 360° |
| Время стояния | 1 мс ~ 500 с + 0.1% |
| Стробированный запуск | Внешний запуск |
| Источник запуска | Ручной, внешний, внутренний |
Разъемы на передней панели:
| Внешняя модуляция | ±6 Вп-п (5 кОм входной импеданс) |
| Внешний запуск | TTL уровень |
Вход запуска:
| Уровень | TTL |
| Скорость нарастания | > 100 нс |
| Входной импеданс | > 10 К, DC связь |
| Время отклика | свипирование: |
| Режим пачек |
Выход запуска:
| Уровень | TTL |
| Длительность импульса | > 400 нс |
| Выходной импеданс | > 50 Ом |
| Максимальная частота | 1 МГц |
SYNC выход:
| Уровень | TTL |
| Длительность | > 50 нс |
| Входной импеданс | > 50 Ом |
| Максимальная частота | 2 МГц |
Частотомер:
| Измеряемый параметр | Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения | ||
| Частотный диапазон | Один канал: 100 мГц ~ 200 МГц | ||
| Разрешение по частоте | 6 разрядов/с | ||
| Диапазон амплитуд и чувствительность (немодулированный сигнал) | |||
| Авто | 1 Гц ~ 200 MГц | 200 мВп-пp ~ 5 Вп-п | |
| Ручной | DC связь | DC диапазон девиации | +1.5 В dc |
| 100 мГц ~ 100 МГц | 20 мВскз ~ +5 Вac+dc | ||
| 100 МГц ~ 200 МГц | 40 мВскз ~ +5 Вac+dc | ||
| AC связь | 1 Гц ~ 100 МГц | 50 мВскз ~ +5 Вac+dc | |
| 100 МГц ~ 200 МГц | 100 мВскз ~ +5 Вac+dc | ||
| Длительность импульса и коэффициент заполнения | 1 Гц ~ 10 МГц (100 мВп-п ~ 10 Вп-п) | ||
| Параметры входа | Входной импеданс | 1 МОм | |
| Тип свяи | AC, DC | ||
| Чувствительность | Три уровня: низкий, средний, высокий | ||
| Система запуска | Уровень запуска: ±3 В (0.1 %~ 100%) | ||
| Разрешение: 6 мВ | |||
| Установка уровня: ручной/автоматический | |||
Основные характеристики:
| Тип дисплея | Жидкокристаллический, 3.5" TFT, 320 х 240 | |
| Питание | 100~240 В АСскз，45~440 Гц, CATII | |
| Интерфейс | USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN | |
| Потребляемая мощность | не более30 Вт | |
| Рабочая температура | 0°C...50°C | |
| Габаритные размеры | 229 х 105 х 281 мм | |
| Вес |
2,8 кг. Габариты в упаковочной таре 230х200х430 мм, вес 3,8 кг. |
|
Комплект поставки:
- Генератор сигналов
- Кабель питания
- Руководство по эксплуатации
