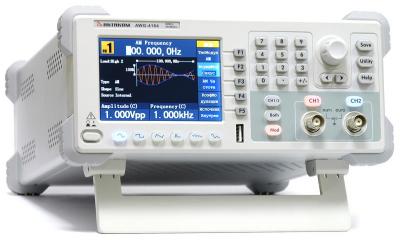

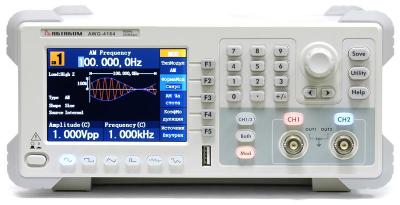

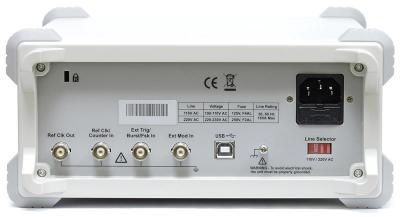

Генератор сигналов специальной формы AWG-4152
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Описание товара:
Универсальный генератор стандартных (5 форм) и специальной форм сигналов (45 типов). 2 канала. Полоса - 1мкГц…50 МГц (синус). Дискретизация 300 Мвыб/сек. Макс. количество точек -1 М. Разрешение по вертикали: 14 бит. Амплитуда 1 мВп-п...10 Вп-п (50 Ом). Режимы модуляции АМ, ЧМ, ФМ, ЧМн, ШИМ. Режим качания частоты. Режим пачек импульсов. Частотомер 6 разрядов, 200 МГц. Цветной графический ЖК-дисплей 3,9" (480х320). Интерфейс USB-host, USB -device; RS-232 (опция). Габариты 235 х 110 х 295 мм. Вес 3 кг
Технические характеристики:
|
Характеристика
|
Значение
|
|
|
|
Максимальная выходная частота
|
50 МГц
|
|
|
|
Количество каналов
|
2
|
|
|
|
Форма сигнала
|
Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой;
Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка Произвольная (пользовательская) форма |
|
|
|
Частотные характеристики
|
|
||
|
Диапазон
|
синусоидальный
сигнал |
1 мкГц ~ 50 МГц
|
|
|
прямоугольный сигнал
|
1 мкГц ~ 25 МГц
|
|
|
|
импульсный сигнал
|
1 мкГц ~ 10 МГц
|
|
|
|
пилообразный и треугольный сигнал
|
1 мкГц ~ 1 МГц
|
|
|
|
|
|||
|
белый шум (Гаусс)
|
полоса 25 МГц (-3дБ)
|
|
|
|
специальной формы
|
1 мкГц ~ 10 МГц
|
|
|
|
Синусоидальный сигнал
|
|
||
|
Неравномерность АЧХ
(амплитуда 1 Вп-п (4 дБм) относительно 1 кГц) |
±0.2 дБ (1 мкГц~10 МГц)
±0.3 дБ (10 МГц~25 МГц) ±0.5 дБ (25 МГц~50 МГц) |
|
|
|
Коэффициент гармоник (1 Вп-п)
|
|
|
|
|
Общие гармонические искажения
(10 Гц ~ 20 кГц, 1 Вп-п) |
|
|
|
|
Фазовый шум
(1 МГц, 1 Вп-п) |
-110 дБн/Гц @ 10 кГц
|
|
|
|
Прямоугольный сигнал
|
|
||
|
Время нарастания/спада
(1 кГц, 1 Вп-п) |
|
|
|
|
Выброс
|
|
|
|
|
Коэф.заполнения
|
20% ~ 80% (
50% (≥1 МГц) |
|
|
|
Асимметрия
( |
1% от периода + 5 нс
|
|
|
|
Джиттер
|
300 пс + 100 ppm от периода
|
|
|
|
Треугольный сигнал
|
|
||
|
Нелинейность
(1 кГц, 1 Вп-п, 50% симметрия) |
|
|
|
|
Симметрия
|
0 ~ 100%
|
|
|
|
Импульсный сигнал
|
|
||
|
Длительность импульса
|
20 нс ~ 1000 кс
|
|
|
|
Точность установки
|
10 нс
|
|
|
|
Время нарастания/спада
|
|
|
|
|
Выброс
|
|
|
|
|
Джиттер
|
300 пс + 100 ppm от периода
|
|
|
|
Специальная и произвольная форма
|
|
|
|
|
Максимальное количество точек участвующих в формировании сигнала
|
2~1 М точек
|
|
|
|
Вертикальное разрешение
|
14 бит
|
|
|
|
Частота дискретизации
|
300 Мвыб/сек
|
|
|
|
Время нарастания/спада
|
|
|
|
|
Джиттер (СКЗ)
|
6 нс + 30 ppm
|
|
|
Характеристики выхода:
|
Амплитуда (50 Ом)
|
1 мВп-п ~ 10 Вп-п (1 мкГц~25 МГц)
1 мВп-п ~ 5 Вп-п (25 МГц~50 МГц) |
|
Амплитуда (Высокий импеданс)
|
1 мВп-п ~ 20 Вп-п (1 мкГц~25 МГц)
1 мВп-п ~ 10 Вп-п (25 МГц~50 МГц) |
|
Разрешение по амплитуде
|
1 мВп-п или 14 бит
|
|
Смещение (AC+DC)
|
±5 В (50 Ом)
±10 В (высокий импеданс) |
|
Точность установки смещения
|
1 мВ
|
|
Выходной импеданс
|
50 Ом (типично)
|
AM Модуляция:
|
Несущая
|
синус
|
|
Источник
|
Внутренний/Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, белый шум, специальной формы
|
|
Частота внутреннего модулирующего сигнала
|
2 мГц ~ 20 кГц
|
|
Коэффициент модуляции
|
0% ~ 100%
|
ЧМ Модуляция :
|
Несущая
|
синус
|
|
Источник
|
Внутренний/Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, белый шум, специальной формы
|
|
Частота внутреннего модулирующего сигнала
|
2 мГц ~ 20 кГц
|
|
Девиация частоты
|
2 мГц ~ 20 МГц
|
ФМ Модуляция :
|
Несущая
|
синус
|
|
Источник
|
Внутренний/Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, белый шум, специальной формы
|
|
Частота внутреннего модулирующего сигнала
|
2 мГц ~ 20 кГц
|
|
Девиация
|
0 ~ 180°
|
Частотная манипуляция:
|
Несущая
|
синус
|
|
Источник
|
Внутренний/Внешний
|
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|
Частота внутреннего модулирующего сигнала
|
2 мГц ~ 100 кГц
|
ШИМ Модуляция:
|
Несущая
|
импульс
|
|
Источник
|
Внутренний/Внешний
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, специальной формы
|
|
Частота внутреннего модулирующего сигнала
|
2 мГц ~ 20 кГц
|
|
Ширина девиации
|
0 нс ~ 200 мксек
|
Режим свипирования (качания):
|
Форма
|
синус, прямоугольный, пила
|
|
Закон
|
линейный/логарифмический
|
|
Направление
|
Вверх/Вниз
|
|
Время свипирования
|
1 мс ~ 500 с + 0.1%
|
|
Источник запуска
|
Ручной, внешний, внутренний
|
Режим пачек импульсов:
|
Форма
|
синус, прямоугольный, пила, треугольный, специальной формы
|
|
Тип
|
Количество импульсов: 1 ~ 50 000 , непрерывный, стробированный
|
|
Начальная/Конечная фаза
|
-360° ~ 360°
|
|
Время стояния
|
(10 мс ~ 500 с) ± 1%
|
|
Стробированный запуск
|
Внешний запуск
|
|
Источник запуска
|
Ручной, внешний, внутренний
|
Частотомер:
|
Функции
|
Измерение частоты, периода, длительности положительного импульса, коэффициента заполнения
|
|
|
Частотный диапазон
|
Один канал: 100 мГц~200 МГц
немодулированный сигнал |
|
|
Разрешение
|
6 разрядов
|
|
|
DC связь
|
DC
|
±1,5 В DC
|
|
100 мГц...100 МГц
|
250 мВп-п~5 Вп-п (DC+AC)
|
|
|
100 МГц...200 МГц
|
450 мВп-п~3 Вп-п (DC+AC)
|
|
|
AC связь
|
100 мГц...100 МГц
|
250 мВп-п~5 Вп-п
|
|
100 МГц...200 МГц
|
450 мВп-п~4 Вп-п
|
|
|
Измерение длительности импульса и коэффициента заполнения
|
1 Гц...10 МГц
|
250 мВп-п~5 Вп-п
|
|
Параметры входа
|
Входной импеданс
|
1 МОм
|
|
Связь
|
AC, DC
|
|
|
ФВЧ
|
Вкл/Выкл
|
|
|
Чувствительность
|
низкая, средняя, высокая
|
|
|
Диапазон уровня запуска
|
±2,5 В
|
|
Входы/выходы:
|
Вход внешней модуляции
|
Диапазон входных частот
|
DC~20 кГц
|
|
Диапазон входных напряжений
|
±5 Вп-п
|
|
|
Входной импеданс
|
10 кОм, типичное
|
|
|
Вход внешнего запуска
|
Уровень
|
TTL
|
|
Фронт
|
нарастающий или спадающий (по выбору)
|
|
|
Длительность импульса
|
>100 нс
|
|
|
Задержка запуска
|
0 нс~60 с
|
|
|
Вход внешнего тактирования
|
Импеданс
|
1 кОм, AC связь
|
|
Входное напряжение
|
100 мВп-п~5 Вп-п
|
|
|
Частота
|
10 МГц±9 кГц
|
|
|
Выход внешнего тактирования
|
Импеданс
|
50 кОм, AC связь
|
|
Амплитуда
|
3,3 Вп-п, доступно 1 МОм
|
|
|
Вход частотомера
(используется разъем Входа внешнего тактирования) |
DC связь
|
±1,5 В DC (DC)
250 мВп-п~5 Вп-п (DC+AC) 100 мГц...100 МГц 450 мВп-п~3 Вп-п (DC+AC) 100 МГц...200 МГц |
|
AC связь
|
250 мВп-п~5 Вп-п 1 Гц...100 МГц
450 мВп-п~4 Вп-п 100 МГц...200 МГц |
|
|
Связь между каналами,
копирование каналов |
Девиация фазы
|
0° ~ 360°
|
Основные характеристики:
|
Тип дисплея
|
Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов
|
|
Питание
|
100~240 В АСскз，50/60 Гц, CATII
|
|
Интерфейс
|
USB устройство, USB host
|
|
Потребляемая мощность
|
не более 18 Вт
|
|
Рабочая температура
|
0°C...40°C
|
|
Габаритные размеры
|
235 х 110 х 295 мм
|
|
Вес
|
3 кг
|
Комплект поставки:
- прибор
- сетевой кабель
- USB кабель для подключения к ПК
- руководство по эксплуатации (краткая инструкция)
- кабель BNC-BNC
