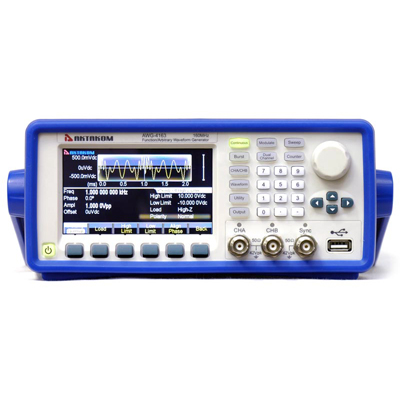

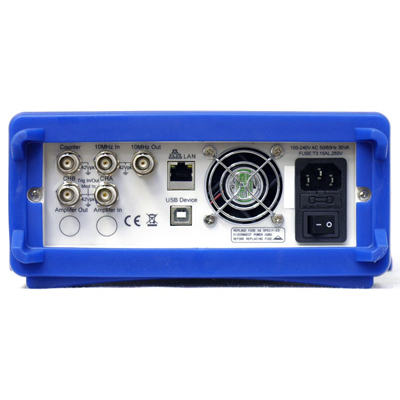

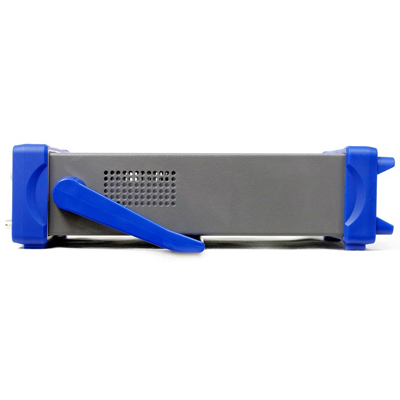

Генератор сигналов специальной формы AWG-4163
Госреестр (ГРСИ): не указано
Генератор сигналов специальной формы AWG-4163 - универсальный генератор стандартных (5 форм) и специальной форм сигналов (137 типов) AWG-4163 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Большое количество генерируемых форм сигнала и типов модуляции позволяют генератору сигналов АКТАКОМ AWG-4163 найти применение в сферах разработки и тестирования электронных устройств, научных исследований, образования.
Благодаря наличию интерфейсов USB и LAN генератором сигналов АКТАКОМ AWG-4163 можно управлять дистанционно.
Комплект поставки:
- Генератор AWG-4163
- Руководство по эксплуатации
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Получить более подробную информацию, точную стоимость и документацию, а также купить Генератор сигналов специальной формы AWG-4163 по выгодной цене Вы можете, обратившись к менеджерам компании «Метрика», задав свой вопрос в форме обратной связи или по телефону 73432872972. Также вы можете воспользоваться корзиной и оформлением заказа в 1 клик. Мы предлагаем прозрачные условия оформления заказа и оперативную отгрузку со склада. Заказ будет быстро укомплектован, а отлаженная доставка по всей России позволит получить нужное оборудование в любой точке страны. Генератор сигналов специальной формы AWG-4163 надежное и практичное решение от производителя АКТАКОМ, ЭЛИКС, ИРИТ. Гарантия на Генератор сигналов специальной формы AWG-4163 1 год.Характеристики
|
Основные выходные параметры |
||
|
Максимальная выходная частота |
160 МГц |
|
|
Количество каналов |
2 |
|
|
Форма сигнала |
Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC 150 типов специальной формы |
|
|
Частотные характеристики |
||
|
Диапазон |
синусоидальный |
1 мкГц ~ 120 МГц |
|
прямоугольный сигнал |
1 мкГц ~ 60 МГц |
|
|
импульсный сигнал |
1 мкГц ~ 60 МГц |
|
|
пилообразный и треугольный сигнал |
1 мкГц ~ 5 МГц |
|
|
Разрешение по частоте |
1 мкГц, 12 разрядов |
|
|
Точность установки (18°C ~ 28°C) |
2 ppm |
|
|
Синусоидальный сигнал |
||
|
Коэффициент гармоник |
|
|
|
Общие гармонические искажения |
|
|
|
Прямоугольный сигнал |
||
|
Время нарастания/спада |
≤ 8 нс |
|
|
Выброс |
≤ 5 % |
|
|
Коэф.заполнения |
0,1% ~ 99,9% (мин. длительность 10 нс) |
|
|
Треугольный сигнал |
||
|
Симмметрия |
0 ~ 100% |
|
|
Импульсный сигнал |
||
|
Длительность |
10 нс ~ 99999 с |
|
|
Время нарастания/спада |
≥ 8 нс |
|
|
Специальная форма |
||
|
Максимальное количество точек участвующих в формировании сигнала |
16 К точек |
|
|
Вертикальное разрешение |
14 бит |
|
|
Максимальная частота дискретизации |
500 Мвыб/сек |
|
|
Амплитуда |
||
|
Амплитуда (50 Ом) |
1 мВп-п -10 Вп-п (≤40 МГц) 1 мВп-п - 5 Вп-п (40 МГц~80 МГц) |
|
|
Амплитуда (выс. импеданс) |
2 мВп-п -20 Вп-п (≤40 МГц) 2 мВп-п - 10 Вп-п (40 МГц~80 МГц) |
|
|
Вертикальное разрешение |
1 мВп-п или 3 бит |
|
|
Точность |
±(1 %+2 мВп-п) |
|
|
Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп) |
±0.2 дБ ( ±0.3 дБ (5 МГц ~ 20 МГц) ±0.5 дБ (20 МГц ~ 120 МГц) ±1.0 дБ (≥ 120 МГц) |
|
|
DC смещение |
||
|
Диапазон (DC) |
±5 В (50 Ом) ±10 В (высокий импеданс) |
|
|
Погрешность |
± (1%+2 мВ+0,5% ампл.) |
|
|
Разрешение |
0,1 мВdc ~ 2 мВdc |
|
|
AM Модуляция |
||
|
Несущая |
синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
|
|
Источник |
Внутренний/Внешний |
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 100 кГц) |
|
|
Коэффициент модуляции |
0% ~ 120% |
|
|
ЧМ Модуляция |
||
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
|
|
Источник |
Внутренний/Внешний |
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц) |
|
|
ФМ Модуляция |
||
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
|
|
Источник |
Внутренний/Внешний |
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц) |
|
|
Девиация |
0 ~ 360° |
|
|
Частотная, фазовая и амплитудная манипуляция |
||
|
Тип |
FSK, 3FSK, 4FSK - частотная PSK, QPSK - фазовая ASK, OSK - амплитудная |
|
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
|
|
Источник |
Внутренний/Внешний |
|
|
Частота скачка |
1 мкГц ~ максимальная частота (для FSK, 3FSK, 4FSK) |
|
|
Диапазон |
1 мГц ~ 1 МГц |
|
|
SUM модуляция |
||
|
Несущая |
синус, прямоугольный, пила, специальной (кроме DC) |
|
|
Источник |
Внутренний/Внешний |
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 1 МГц) |
|
|
Коэффициент модуляции |
0% ~ 100% |
|
|
ШИМ модуляция |
||
|
Частота |
1 мГц ~ 100 кГц |
|
|
Несущая |
импульсный |
|
|
Источник |
Внутренний/Внешний |
|
|
Девиация |
0% ~ 99% |
|
|
Режим свипирования (качания) |
||
|
Время свипирования |
10 мс ~ 300 с |
|
|
Закон |
линейный/логарифмический |
|
|
Направление |
Вверх/Вниз |
|
|
Время задержки, шага |
0 ~ 300 с |
|
|
Источник запуска |
Ручной, внешний, внутренний |
|
|
Режим пачек импульсов |
||
|
Форма |
синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) |
|
|
Период |
1 мкс ~ 500 с |
|
|
Тип |
Количество импульсов: 1 ~ 1 000 000 |
|
|
Начальная/Конечная фаза |
0° ~ 360° |
|
|
Источник запуска |
Ручной, внешний, внутренний |
|
|
Вход запуска и модуляции |
||
|
Уровень |
TTL |
|
|
Входной импеданс |
> 10 К номинальный |
|
|
Тип разъема |
BNC |
|
|
Выход синхроимпульса (Sync ) |
||
|
Уровень |
TTL |
|
|
Длительность |
|
|
|
Входной импеданс |
50 Ом (типичное) |
|
|
Тип разъема |
BNC |
|
|
Частотомер |
||
|
Частотный диапазон |
Один канал: 100 мГц ~ 350 МГц |
|
|
Разрешение по частоте |
7 разрядов/с |
|
|
Длительность импульса и коэффициент заполнения |
100 нс ~ 20 с |
|
|
Измерение коэф.заполнения |
1% ~ 99% |
|
|
Общие данные |
||
|
Тип дисплея |
Жидкокристаллический, 4.3" TFT, 480 х 272 |
|
|
Питание |
100~240 В АСскз?45~65 Гц |
|
|
Интерфейс |
USB устройство, USB host, LAN |
|
|
Потребляемая мощность |
не более 30 Вт |
|
|
Рабочая температура |
0°C...40°C |
|
|
Габаритные размеры |
322 х 256 х 102 мм |
|
|
Вес |
3 кг |
|
