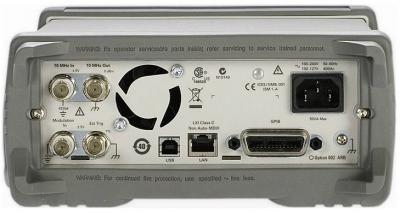

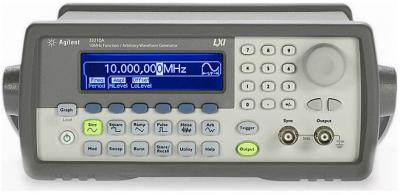

Генератор сигналов специальной формы Keysight 33210A
Госреестр (ГРСИ): не указано
Генератор сигналов Keysight 33210A — идеальное решение для разработчиков и инженеров, которым требуются низкочастотные сигналы высокой точности.
Keysight 33210A представляет собой генератор сигналов стандартной и произвольной формы и генератор импульсов с частотой до 10 МГц. Он обеспечивает генерирование сигналов стандартной формы, импульсов, а также сигналов произвольной формы (с опцией 002) с высокой стабильностью по частоте и малым коэффициентом искажений.
Передняя панель обладает дружественным интерфейсом и позволяет быстро настраивать прибор и генерировать различные формы сигналов без дополнительного программирования. Для создания более сложных сигналов компания Keysight Technologies предлагает опцию 002, которая позволяет модернизировать прибор до генератора сигналов с глубиной памяти 8 Квыб., частотой дискретизации 50 Мвыб./с и разрешением 14 бит.
Особенности и преимущества:
- Интерфейсы USB, GPIB и LAN (LXI)
- Цветной графический дисплей для визуального контроля настроек сигнала
- Возможность синхронизации работы нескольких приборов для создания многоканальной системы (опция 001)
- Генерация синусоидальных и прямоугольных сигналов в диапазоне частот до 10 MГц
- Создание сигналов произвольной формы (опция 002): разрядность 14 бит, частота дискретизации 50 Мвыб./с, объем памяти 8000 точек
- Возможность генерирования пилообразного и треугольного сигналов, шума, импульсных сигналов с регулируемой длительностью фронта, напряжения постоянного тока
- Генерация сигналов с AM, ЧМ и ШИМ модуляцией, качание частоты по линейному и логарифмическому закону и пакетный режим в стандартной комплектации
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Выходные параметры | Частотный диапазон | 1 мГц...10 МГц |
| Разрешение | 1 мГц | |
| Выходной уровень | 10 мВ…10 В пик-пик на нагрузке 50 Ом | |
| Синусоида | Погрешность установки уровня на 1 кГц | ±(1 %+1 мВ) |
| Неравномерность АЧХ относительно 1 кГц | 0,1 дБ при частоте менее 100 кГц 0,2 дБ для частот от 100 кГц до 5 МГц 0,3 дБ для частот от 5 МГц до 10 МГц |
|
| Коэффициент гармоник | ≤-70 дБн (0,04 %) от 0 до 20 кГц <-65 дБн от 20 кГц до 100 кГц <-50 дБ от 100 кГц до 1 МГц <-40 дБн от 1 МГц до 10 МГц |
|
| Постоянное смещение | Диапазон (пик. знач. AC+DC) | ±5В на нагрузке 50В |
| Погрешность установки | ±2 % | |
| Меандр | Частотный диапазон | 1 мГц...10 МГц |
| Время нарастания/спада | <20 нс | |
| Выброс | <2 % | |
| Перестраиваемая скважность | 20 % - 80 % (до 5 МГц) 40 % - 60 % (до 10 МГц) |
|
| Погрешность установки скважности | ±1 % | |
| Джиттер | 1 нс | |
| Пила, треугольник | Диапазон частот | 1 мГц – 100 кГц |
| Нелинейность | <0,1 % | |
| Перестраиваемая скважность | 0,0 – 100,0 % | |
| Импульс | Диапазон частот | 1 мГц – 5 МГц |
| Длительность импульса | От 40 нс | |
| Перестраиваемое время нарастания | От 20 до 100 нс | |
| Выброс | <2 % | |
| Джиттер | 300 пс | |
| Шум | Полоса частот (белый шум) | 7 МГц |
| АМ, ЧМ | Формы несущей | Синус, меандр |
| Источник модуляции | Внешний/внутренний | |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота от 2 мГц до 20 кГц) | |
| Девиация частоты | До 5 МГц (пиковая) | |
| Коэффициент АМ | 1…120 % (АМ); разрешение 0,1 % | |
| Общие данные | Напряжение питания | 220В (±15 %), 50/60 Гц |
| Габаритные размеры | 261 х 104 х 303 мм | |
| Масса | 3,4 кг |
