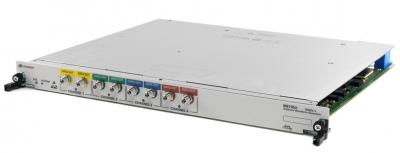

Генератор сигналов произвольной формы, 65 Гвыб/с Keysight M8195A. Быстродействующий генератор сигналов произвольной формы Keysight M8195A имеет аналоговую полосу частот до 20 ГГц, частоту дискретизации до 65 Гвыб/с и до 4 каналов в каждом 1-слотовом модуле в формате AXIe. По мере того, как устройства и интерфейсы становятся все более быстродействующими и более сложными, генератор Keysight M8195A обеспечивает гибкие возможности по формированию сигналов, используемых в области разработки цифровых приложений, в ходе перспективных исследований, для тестирования широкополосных радаров, средств спутниковой связи и оптических систем передачи данных.

Уникальный режим реального времени позволяет сократить время тестирования в сотни раз. Фильтры с конечной импульсной характеристикой и другие функции цифровой обработки сигналов используются для формирования импульсов и изменения экстремальных условий тестирования оптических систем, например, поляризационной модовой дисперсии (PMD) или величины фазового шума.

Генератор сигналов произвольной формы Keysight M8195A — это повышение эффективности тестирования многоканальных высокоскоростных устройств благодаря возможности использования режима реального времени, функции создания последовательностей и глубокой памяти.

Генератор сигналов M8195A может поставляться в составе системного комплекта M8195S, который обеспечивает гибкую конфигурацию в зависимости от необходимого количества каналов.

Помимо самого модуля генератора конфигурация системы включает шасси в формате AXIe, встроенный контроллер или средства подключения к внешнему компьютеру.

Особенности и преимущества:

• Встроенная функция калибровки частотной и фазовой характеристики
• Встроенные функции цифровой обработки сигналов обеспечивают формирование сигналов и искажений в режиме реального времени
• Основные характеристики
• Формирование сигналов со скоростью до 32 Гбод и выше

Основные приложения:

• Радиолокационные системы и системы спутниковой связи, системы радиоэлектронного противодействия, многоуровневые сигналы
• Тестирование аналого-цифровых преобразователей, тестирование на устойчивость к джиттеру
• Цифровое видео, измерение относительной мощности шума, беспроводная связь, HDMI, MHL
• Тестирование систем стандартов IEEE 802.11ad, OFDM, кабельного телевидения и программно-управляемого радио

По мере того, как устройства и интерфейсы становятся все более сложными и быстродействующими, генератор сигналов произвольной формы M8195A обеспечивает гибкие возможности по созданию сигналов в области перспективных исследований, для цифровых приложений, оптических и электрических систем связи, широкополосных радиолокационных систем и средств спутниковой связи.

Области применения:

• Динамический диапазон, свободный от паразитных составляющих до 90 дБн: чистые тональные сигналы без шумов (даже при наличии тысяч тонов)
• Когерентные оптические системы— один модуль M8195A позволяет формировать две пары сигналов с I/Q модуляцией (двойная поляризация = четыре канала) со скоростью 32 Гбод и выше
• Цифровые многоуровневые и многоканальные сигналы — формирование сигналов NRZ, PAM4, PAM8, DMT и других видов сигналов со скоростью до 32 Гбод; возможность внесения джиттера, межсимвольных помех, шума и других искажений
• Исследования в области физики, химии, электроники — формирование любых сигналов произвольной формы, задаваемых математическими формулами, сверхкоротких прецизионных импульсов и сверхширокополосных импульсов с линейной частотной модуляцией
• Широкополосные ВЧ и СВЧ системы — формирование сверхширокополосных ВЧ сигналов с мгновенной полосой от 0 до 20 ГГц для приложений в аэрокосмической, оборонной и телекоммуникационной отраслях

------------------------------------------------
