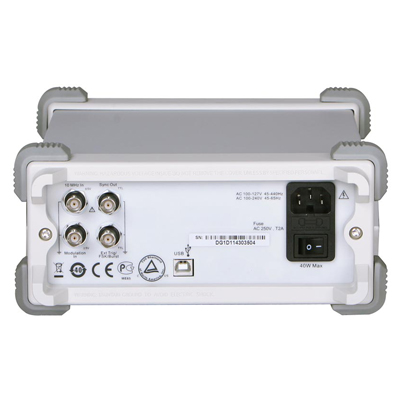

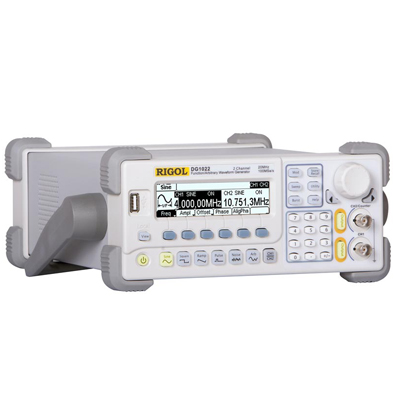

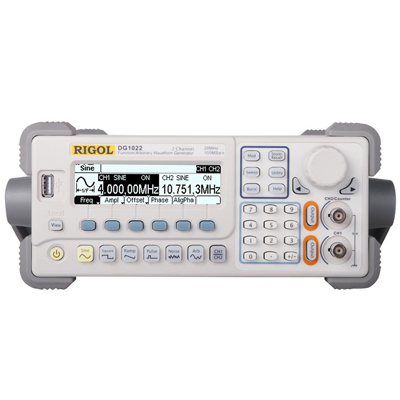

Генератор сигналов универсальный Rigol DG1022
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Универсальный генератор сигналов Rigol DG1022 может формировать сигналы стандартных форм, специальных форм, сигналы с АМ, ЧМ, ФМ, ЧМн модуляцией, пачки импульсов. Кроме того, генератор сигналов Rigol DG1022 позволяет выполнять качание частоты (свипирование) и генерировать формы сигналов, созданных пользователем.
Преимущества генератора сигналов:
- Синусоидальный сигнал
- Меандр
- Импульсный сигнал
- АМ-модуляция
- ЧМ-модуляция
- ФМ-модуляция
- ФСК-манипуляция
- Свипирование
- Пакетный режим
- Частотомер
Комплект поставки:
- Шнур питания
- Руководство по эксплуатации
- Гарантийный талон
Дополнительно:
- Кабель BNC
- Коннектор 50 Ом
- Аттенюатор 40 дБ
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
Технические характеристики цифрового генератора DG1022
| Стандартные формы сигналов | Sine, Square, Ramp, Pulse, Noise и 48 сохраненных произвольных форм сигнала | ||
| Синусоидальная (Sine) | от 1 мкГц до 20 МГц | ||
| Прямоугольная (Square) | от 1 мкГц до 5 МГц | ||
| Импульсная (Pulse) | от 500 мкГц до 3 МГц | ||
| Пилообразная (Ramp) | от 1 мкГц до 150 кГц | ||
| Сигнал произвольной формы (Arb) | от 1 мкГц до 5 МГц | ||
| Белый шум | 5 МГц (-3 дБ) | ||
| Разрешение | 1 мкГц | ||
| Режим Sine: спектральная частота синусоидального сигнала | |||
| Нелинейное (гармоническое) искажение | от пика до пика | <1В | >1В |
| пост. ток до 20 кГц | -70 дБ ниже несущей | -70 дБ ниже несущей | |
| от 20 кГц до 100 кГц | -70 дБ ниже несущей | -60 дБ ниже несущей | |
| от 100 кГц до 1 МГц | -55 дБ ниже несущей | -50 дБ ниже несущей | |
| от 1 МГц до 10 МГц | -40 дБ ниже несущей | -35 дБ ниже несущей | |
| Суммарное гармоническое искажение | постоянный ток до 20 кГц при размахе сигнала 1В >0,2 % | ||
| Ложный (негармонический) сигнал | постоянный ток до 1 МГц < -70 дБ ниже несущей от 1 МГц до 10 МГц < -70 дБ ниже несущей + 6 дБ на октаву |
||
| Фазовый шум | 10 кГц смещение –108 дБ ниже несущей/Гц в норме | ||
| Режим Square: характеристики прямоугольного сигнала ("меандра") | |||
| Время нарастания/спада | <20 нс (от 10 до 90 %) | ||
| Выброс | <5 % | ||
| Рабочий цикл | 1 мкГц (включительно) ∼ 3 МГц (включительно) | от 20 % до 80 % | |
| 3 МГц (не включая) ∼ 4 МГц (включительно) | от 40 % до 60 % | ||
| 4 МГц (не включая) ∼ 5 МГц (включительно) | 50 % | ||
| Асимметрия (меньше 50% рабочего цикла) | 1 % периода + 20 нс | ||
| Дрожание фазы | 6 нс + 0,1 % периода | ||
| Режим Pulse: характеристики импульсного сигнала | |||
| Полоса пропускания импульса | макс. 2000 с, мин. 20 нс, разрешение 1 нс | ||
| Погрешность | <5 % | ||
| Дрожание фазы | 6 нс + 10-4 периода | ||
| Режим Arb: характеристики произвольного сигнала | |||
| канал 1 | канал 2 | ||
| Память | от 2 до 4 тыс. точек | от 2 до 1 тыс. точек | |
| Точность амплитуды | 14 бит (включая знак) | 10 бит (включая знак) | |
| Количество выборок | 100 млн. выборок в сек. | ||
| Минимальное время нарастания/спада | 35 нс | ||
| Дрожание фазы (среднеквадратичное значение) | 6 нс + 3 × 10-4 | ||
| Сохранение в памяти | 10 форм сигнала | ||
| Величины на выходе | |||
| Амплитуда (от пика до пика) | от 2 мВ до 10В (50 Ом) от 4 мВ до 20В (Z-состояние) |
от 2 мВ до 3В (50 Ом) от 4 мВ до 6В (Z-состояние) |
|
| Точность амплитуды (1 кГц) | ±1 % заданного значения + размах сигнала 1 мВ | ||
| Неравномерность амплитудной характеристики гармонической волны в области 100 кГц | <100 кГц 0,1 дВ 100 кГц ∼ 5 МГц 0,15 дВ 5 МГц ∼ 20 МГц 0,3 дВ |
||
| Смещение постоянного тока | |||
| Диапазон (пик переменный ток+ постоянный ток) | ± 5В (50 Ом) ±10В (Z-состояние) |
± 5В (50 Ом) ±10В (Z-состояние) |
|
| Точность | ± (2 % смещенного значения ±0,5 % (| смещение напряжения |) амплитуды ±2 мВ) | ||
| Амплитудная модуляция (канал 1) | |||
| Несущие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb) | ||
| Источник | внутренний/внешний | ||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц) | ||
| Глубина | от 0 до 120 % | ||
| Частотная модуляция (канал 1) | |||
| Несущие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц) | ||
| Девиация частоты | постоянный ток ∼ 5 МГц | ||
| Фазовая модуляция (канал 1) | |||
| Несущие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц) | ||
| Девиация фазы | 0° ∼ 360° | ||
| Частотная манипуляция (канал 1) | |||
| Несущие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | 50 % квадрата рабочего цикла (от 2 мГц до 50 кГц) | ||
| Свип-сигнал (колебание постоянной амплитуды с непрерывно меняющейся частотой) (канал 1) | |||
| Несущие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb) | ||
| Тип | линейный или логарифмический | ||
| Направление | вверх или вниз | ||
| Время свипирования | 1 мс ∼ 500 с ± 0.1 % | ||
| Источник | внутренний/ внешний/ ручной | ||
| Пакет сигналов (канал 1) | |||
| Формы сигналов | синусоидальная (Sine), прямоугольная (Square), пилообразная (Ramp), импульсная (Pulse), шумовая (Noise) и произвольная (Arb) | ||
| Типы | одиночный импульс (от 1 до 50000 периодов), неопределенный, стробированный | ||
| Начальная фаза | от -180° до +180° | ||
| Внутренний период | от 1 мкс до 500 с ± 1 % | ||
| Источник синхроимпульса | внешний | ||
| Устройство синхронизации | внутренний/внешний/настраиваемый | ||
| Характеристики счетчика | |||
| Функции | частота, период, длительность положительного/отрицательного импульса, рабочий цикл | ||
| Частотный диапазон | один канал: 100 мГц ∼ 200 МГц | ||
| Разрешение частоты | 6 бит в сек. | ||
| Режим синхронизации | уровень синхронизации: ± 3 В (0.1% ∼ 100%) | ||
| разрешение: 6 мВ | |||
| Дисплей | 256 по горизонтали × 64 по вертикали | ||
| Питание | от 100 до 240 В переменного тока RMS, от 45 до 440 Гц, категория безопасности CAT II, менее 40 вольт-ампер |
||
| Габариты | 232 × 108 × 288 мм | ||
| Вес | 2,7 кг | ||
