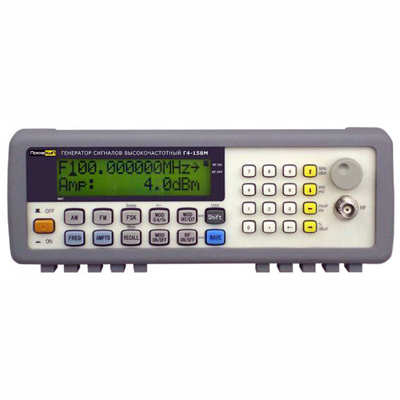

Генератор сигналов высокочастотный Г4-158М
Госреестр (ГРСИ): не указано
Генератор сигналов высокочастотный Г4-158М - многофункциональный современный генератор сигналов ВЧ.
Предназначен для регулировки, настройки и испытаний различной радиотехнической аппаратуры, работающей в режимах МК и AM, включая радиовещательную и связную аппаратуру с ОБП.
Прибор ПРОФКИП Г4-158М использует технологию прямого цифрового синтеза (DDS) и представляют собой источник стабильных высокоточных выходных сигналов синусоидальной формы с частотным диапазоном от 100 кГц до 150 МГц и с уровнем выходного сигнала от -127 дБм до +13 дБм.
Генератор сигналов высокочастотный ПРОФКИП Г4-158М может выдавать немодулированный сигнал, а также выдать сигналы с АМ, FM и FSK модуляциями и работать в режиме качания частоты.
ПРОФКИП Г4-158М применяется для наладки, ремонта, лабораторных исследований, проведения многоцелевых тестов и стендовых испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в образовательных или учебных целях.
Отличительные особенности:
- Технология прямого цифрового синтеза (DDS)
- Программируемые компоненты (CPLD) технологии модуляции (ПЛИС)
- Многообразие интерфейсов и функций хранения
- Технология поверхностного монтажа (SMT), высокая надежность
- Частотная модуляция, амплитудная модуляция, частотная манипуляция, свипирование, сохранения /восстановление, режим качания частоты
- Интерфейс (опционально): RS-232, GPIB
Комплект поставки:
- Генератор сигналов высокочастотный ПРОФКИП Г4-158М
- Кабель BNC-BNC
- Кабель RS-232
- Кабель питания
- Руководство по эксплуатации
Дополнительно:
- Интерфейс GPIB
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей стране, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Параметры |
Значения |
|
Частотный диапазон |
100 кГц … 150 МГц |
|
Разрешение |
1 Гц |
|
Точность частоты |
±25 ppm |
|
Стабильность частоты |
±5 ppm /день |
|
Выходной уровень |
-117 дБм … + 13 дБм (300 МГц) -117 дБм ± 10 дБм (> 300 МГц) |
|
Разрешение по амплитуде |
0.1 дБ |
|
Выходной импеданс |
50 Ом |
|
Нелинейность |
±1 дБ (выходной уровень = +4 дБм, частота < > |
|
Ослабление |
±2 дБ (выходной уровень < -105 > |
|
Гармонические искажения |
< > 110 МГц) |
|
Частотная модуляция |
|
|
Отклонение |
0 кГц … 100 кГц |
|
Разрешение |
100 Гц |
|
Точность |
5% ±50 Гц |
|
Частота модуляции |
внутренняя 1 кГц или 400 Гц |
|
Амплитудная модуляция |
|
|
Глубина |
0% … 70% (120% максимум) |
|
Точность |
± (1.5% +7% установленного значения) |
|
Частота модуляции |
внутренняя 1 кГц или 400 Гц внешняя: 20 Гц … 10 кГц |
|
Искажение |
< > |
|
Источник модуляции |
|
|
Импеданс |
600 Ом (BNC) |
|
Внутренний источник модуляции |
частота 1 кГц или 400 Гц, амплитуда 1 Впик |
|
Внешний источник модуляции |
амплитуда: 0 Впик … 1 ВПик |
|
Модулирующий генератор (опционально) |
|
|
Частотный диапазон |
1 Гц … 1 МГц |
|
Форма модулирующего сигнала |
синус, меандр, импульс, треугольник |
|
Амплитуда выходного сигнала |
0.1 Впик-пик …6.0 Впик-пик (с нагрузкой 600 Ом) |
|
Фазовый сдвиг |
0.1° … 360° |
|
Фазовое разрешение |
0.1° |
|
Общие характеристики |
|
|
Питание |
110 В ... 127 В ± 10 %, 50 Гц ± 2 ГЦ, 220 В ... 240 В ± 10 %, 60 Гц ± 2 Гц |
|
Габариты |
240х90х363 мм |
|
Вес |
3 кг |
