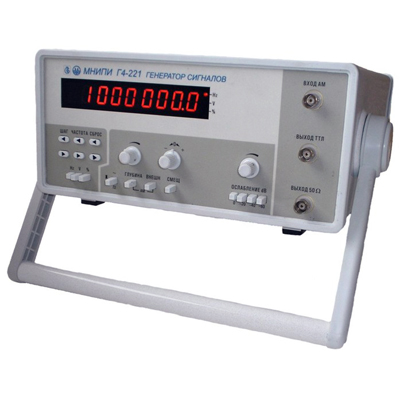

Генератор сигналов высокочастотный Г4-221
Госреестр (ГРСИ): не указано
Генераторы сигналов высокочастотные Г4-221, Г4-221/1 предназначены для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.
Отличительные особенности:
- Полоса частот 0,1 Гц - 17 МГц
- Цифровая индикация частоты формируемых сигналов
- Синхровыход с сигналом ТТЛ
- Внутренняя и внешняя АМ
- Cигналы повышенной амплитуды (Г4-221/1)
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Формы выходных сигналов | Синус, прямоугольник, синхровыход (ТТЛ уровень) |
| Диапазон частот:
немодулированных синусоидальной формы АМ синусоидальной формы прямоугольной формы и уровня ТТЛ |
10-1 - 1,7·107 Гц 5·104 - 1,7·107 Гц 10-1 - 106 Гц |
| Дискретность установки частоты | 0,1 Гц |
| Ослабление: плавное ступенчатое |
≥ 40 дБ -20, -40, -60 дБ |
| Сигнал синусоидальной формы | |
| Коэффициент гармоник | ≤ 0,5% (10 Гц - 120 кГц) |
| Амплитуда | 5 В (нагрузка 500 Ом) 10 В (без нагрузки) |
| Сигнал прямоугольной формы | |
| Амплитуда | 14 В (размах сигнала, нагрузка 50 Ом) 28 В (без нагрузки) |
| Погрешность установки амплитуды | ± 0,5 В |
| Синхровыход (ТТЛ уровень) | |
| Значение напряжения:
высокого уровня низкого уровня |
≥ 2,4 В ≤ 0,4 В |
| Время перехода "1" → "0" и "0" → "1" | ≤ 100 нс |
| Амплитудная модуляция | |
| Частота модулирующего сигнала:
внутренний внешний |
1000± 10% Гц 50 Гц – 10 кГц |
| Коэффициент АМ | 0 - 90% |
| Погрешность установки АМ | ± 10% |
| Общие характеристики | |
| Питание | (220±22) В, (50±0,5) Гц |
| Потребляемая мощность | 40 В · А |
| Габаритные размеры | 147х306х340 мм |
| Масса | 5 кг |
| Сигналы повышенной амплитуды (только Г4-221/1) | |
| Формы выходных сигналов | Синус, прямоугольник |
| Диапазон частот: | 10-1 - 106 Гц |
| Амплитуда: прямоугольный сигнал синусоидальный сигнал |
40 В (размах 80 В, нагрузка 1 кОм) 30 В (нагрузка 1 кОм) |
