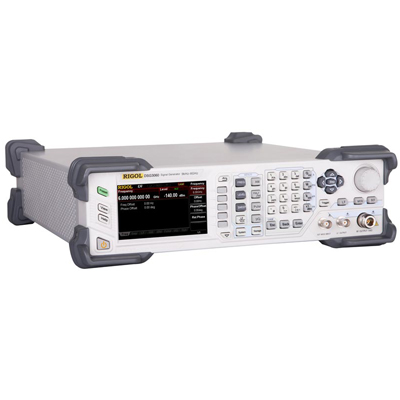

Генератор сигналов высокочастотный Rigol DSG3030
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Генератор сигналов высокочастотный Rigol DSG3030 позволяет формировать ВЧ и РЧ сигналы в диапазоне частот от 9 кГц до 3 ГГц. Широкий диапазон частот обеспечивает генератору сигналов Rigol DSG3030 применение при разработке и тестировании средств связи, потребительской электроники, аудио- и видеотехники и др. Помимо СВЧ генератора, модулятора и генератора импульсов, генератор сигналов Rigol DSG3030 дополнительно может иметь входы и выходы векторной I/Q модуляции. Благодаря возможности дистанционного управления генератором сигналов Rigol DSG3060 по интерфейсу LAN (LXI) его можно использовать в измерительных лабораториях любой конфигурации.
Комплект поставки:
- Генератор сигналов
- Кабель питания
- Руководство по эксплуатации
Дополнительно:
- импульсный генератор паттернов PUG-DSG3000
- опция повышенной стабильности OCXO опорного генератора OCXO-A08
- I/Q модуляция, выход огибающей IQ-DSG3000
- измеритель мощности PMC-DSG3000
- комплект для монтажа в стойку RM-DSG3000
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Характеристика | Значение | ||||
| ЧАСТОТА | |||||
| Частотные характеристики | |||||
| Диапазон частот | 9 кГц ~ 3 ГГц | ||||
| Разрешение | 0,01 Гц | ||||
| Скорость переключения | <10 мс (типичное) | ||||
| Фазовый сдвиг | настраиваемый, с шагом 0,01° | ||||
| Частотные диапазоны | |||||
| Частотные диапазоны | Значение частоты | N | |||
| 1 | f ≤ 23,4375 МГц | 1 | |||
| 2 | 23,4375 МГц < f ≤46,875 МГц | 0,03125 | |||
| 3 | 46,875 МГц < f ≤ 93,75 МГц | 0,06625 | |||
| 4 | 93,75 МГц < f ≤ 187,5 МГц | 0,125 | |||
| 5 | 187,5 МГц< f ≤ 375 МГц | 0,25 | |||
| 6 | 75 МГц< f ≤ 750 МГц | 0,5 | |||
| 7 | 750 МГц< f ≤ 1500 МГц | 1 | |||
| 8 | 1500 МГц < f ≤ 3000 МГц | 2 | |||
| Внутренний источник опорной частоты | |||||
| Частота опорного генератора | 10 МГц | ||||
| Температурная стабильность (0 ~ +50 °С) | <0,5 ppm | ||||
| <5 ppb (с опцией OCXO-A08) | |||||
| Старение | <1 ppm/год | ||||
| <30 ppb/год (с опцией OCXO-A08) | |||||
| Выход внутреннего опорного генератора | частота | 10 МГц | |||
| уровень | +8 дБ (типичное) | ||||
| выходной импеданс | 50 Ом (номинальное) | ||||
| Вход для внешнего опорного генератора | частота | 10 МГц | |||
| уровень | 0д Б ...+10 дБ (типичное) | ||||
| входной импеданс | 50 Ом (номинальное) | ||||
| максимальная девиация | ±5 ppm | ||||
| Свипирование по частоте | |||||
| Рабочие режимы | пошаговое, по списку | ||||
| Режим | одиночное, непрерывное | ||||
| Диапазон | полный | ||||
| Форма | треугольник, пила | ||||
| Шаг изменения | линейный, логарифмический | ||||
| Количество точек | пошаговое: 2...65535 | ||||
| по списку: 1...6001 | |||||
| Временной диапазон | 20 мс...100 с | ||||
| Запуск | авто, ручной, внешний, по шине (GPIB, USB, LAN) | ||||
| Спектральный состав | |||||
| Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм) | < -30 дБн | ||||
| Субгармонические искажения (CW режим, f ≤ 3 ГГц) | < -65 дБн; < -80 дБн (типичное) | ||||
| Негармонические искажения (CW режим, уровень >-10дБм,отстройка >10 кГц) | f ≤ 1,5 ГГц | < -64 дБн; < -70 дБн (типичное) | |||
| 1,5 ГГц < f ≤ 3 ГГц | < -58 дБн; < -64 дБн (типичное) | ||||
| Собственный фазовый шум (CW режим, измер.диапазон 1 Гц,отстройка 20 кГц) | f = 100 МГц | < -120 дБн/Гц (типичное) | |||
| f = 1 ГГц | < -108 дБн/Гц; < -110 дБн/Гц (типичное) | ||||
| f = 3 ГГц | < -102 дБн/Гц; < -104 дБн/Гц (типичное) | ||||
| Общие искажения (CW режим, RMS f= 1 ГГц) | 0,3 кГц...3 кГц | < 5 Гц скз, <1 кГц скз (типичное) | |||
| 0,03 кГц...20 кГц | < 30 Гц скз, <8 Гц скз (типичное) | ||||
| УРОВЕНЬ | |||||
| Диапазон установки | |||||
| Нормированное значение | Устанавливаемое значение | ||||
| Максимальный выходной уровень | 9 кГц ≤ f < 100 кГц | +7 дБм | +10 дБм | ||
| 100 кГц ≤ f < 1 МГц | +13 дБм | +15 дБм | |||
| 1 МГц ≤ f < 3 ГГц | +13 дБм | +25 дБм | |||
| Минимальный выходной уровень | 9 кГц ≤ f < 100 кГц | -110 дБм | -120 дБм | ||
| 100 кГц < f ≤3 ГГц | -130 дБм | -140 дБм | |||
| Абсолютная неопределенность | +13 ~ -60 дБм | -60 ~ -110 дБм | -110 ~ -130 дБм | ||
| Погрешность установки уровня | 9 кГц ≤ f < 100 кГц | ≤0,5 дБ (тип.) | ≤0,7 дБ (тип.) | ||
| 100 кГц < f ≤3 ГГц | ≤0,7 дБ ≤0,5 дБ (тип.) | ≤0,9 дБ )≤0,5 дБ (тип.) | ≤0,7 дБ (тип.) | ||
| КСВН | ≤1,8 (типичное) | ||||
| Установка уровня | < 5 % | ||||
| Время установки(ALC=on, частота фиксирована, +20 ~ +30 °С) | ≤5 мс (типичное) | ||||
| Непрерывный режим настройки уровня(ATT-фиксирован, ALC=on, уровень -110 дБм...+13 дБм | >20 дБ (типичное) | ||||
| Обратная мощность | |||||
| Макс. обратная мощность | 50 В DC - макс. напряжение постоянного тока10 Вт (1 МГц < f ≤ 3 ГГц) | ||||
| Свипирование по амплитуде | |||||
| Рабочие режимы | пошаговое, по списку | ||||
| Режим | одиночное, непрерывное | ||||
| Диапазон | полный уровень | ||||
| Форма | треугольник, пила | ||||
| Шаг изменения | линейный, логарифмический | ||||
| Количество точек | пошаговое: 2...65535 | ||||
| по списку: 1...6001 | |||||
| Временной диапазон | 20 мс...100 с | ||||
| Запуск | авто, ручной, внешний, по шине (GPIB, USB, LAN) | ||||
| ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF) | |||||
| Формы сигнала | синус, меандр, треугольник, пила, свипирование (синус) | ||||
| Частотный диапазон | синус, свипирование (синус) | 0,1 Гц ~ 1 МГц | |||
| меандр | 0,1 Гц ~ 20 кГц | ||||
| треугольник, пила | 0,1 Гц ~ 100 кГц | ||||
| Разрешение | 0,01 Гц | ||||
| Выходное напряжение | диапазон установки | 1 мВ ~ 3В | |||
| разрешение | 1 мВ | ||||
| Свипирование (синус) | режим | однократный, непрерывный | |||
| время | 1 мс ~ 1000 с | ||||
| форма | треугольник, пила | ||||
| Запуск | авто, ручной, внешний, по шине (GPIB, USB, LAN) | ||||
| Выходной импеданс | 50 Ом (номинал) | ||||
| МОДУЛЯЦИЯ | |||||
| Амплитудная модуляция (АМ) | |||||
| Источник | внутренний, внешний, внутренний + внешний | ||||
| Глубина | 0 ~ 100 % | ||||
| Разрешение | 0,1 % | ||||
| Погрешность установки глубины АМ (fмод = 1 кГц) | <4 %уст.значения + 1 % | ||||
| Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) | <3 % (типичное) | ||||
| Неравномерность АЧХ | < 3 дБ (номинал.) | ||||
| Частотная модуляция (ЧМ) | |||||
| Источник | внутренний, внешний, внутренний + внешний | ||||
| Девиация | N x 1 МГц (номинал.) | ||||
| Разрешение | <0,1 % девиации или 1 Гц, что больше | ||||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <2 %уст.значения + 20 Гц | ||||
| Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) | <2 % (типичное) | ||||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинал.) | ||||
| Фазовая модуляция (ФМ) | |||||
| Источник | внутренний, внешний, внутренний + внешний | ||||
| Макс.девиация | 3 рад (f≤23,4375 МГц)N x 5 рад (f>23,4375 МГц) | ||||
| Разрешение | <0,1 % девиации или 0,01 рад, что больше | ||||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <4 % уст.значения + 0,1 рад | ||||
| Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) | <1 % (типичное) | ||||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинальное) | ||||
| Импульсная модуляция | |||||
| Источник | внутренний, внешний | ||||
| Диапазон включения/выключения | >80 дБ (25 МГц≤ f <3 ГГц) | ||||
| Время нарастания/спада (10/90 %) | <50 нс, 10 нс (типичное) | ||||
| Частота повторения импульсов | DC ~ 1 МГц | ||||
| Импульсный генератор | |||||
| Режим | одиночный импульс, двойной импульс, генератор паттернов (опция PUG-DSG3000) | ||||
| Период | диапазон | 40 нс ~170 с | |||
| разрешение | 10 нс | ||||
| Длительность | диапазон | 10 нс ~ (170 с ~ 10 нс) | |||
| разрешение | 10 нс | ||||
| Задержка запуска | диапазон | 10 нс ~170 с | |||
| разрешение | 10 нс | ||||
| Двойной импульс | диапазон | 20 нс ~ (170 с ~ 20 нс) | |||
| разрешение | 10 нс | ||||
| Запуск | авто, внешний запуск, внешний строб, ручной, по шине (GPIB, USB, LAN) | ||||
| Генератор паттернов (опция PUG-DSG3000) | |||||
| Импульсный генератор паттернов | количество импульсов | 1 ~ 2047 | |||
| временной диапазон | 20 нс ~ 170 с | ||||
| повторение паттернов | 1 ~ 256 | ||||
| I/Q модуляция (опция IQ-DSG3000) | |||||
| Источник модуляции | внутренний, внешний | ||||
| Полоса (RF) | внешняя модуляция | ||||
| полоса (I или Q) | до 60 МГц (номинал.) | ||||
| RF (I + Q) | до 120 МГц (номинал.) | ||||
| внутренняя модуляция | |||||
| полоса (I или Q) | до 30 МГц (номинал.) | ||||
| RF (I + Q) | до 60 МГц (номинал.) | ||||
| Подавление несущей | диапазон несущей 50 МГц ≤ f ≤3 ГГц | ≥ 40 дБн (типичное) | |||
| Подавление боковой полосы | полоса модуляции до ±10 МГц | ≥ 40 дБн (типичное) | |||
| Внешние входы I/Q | КСВН | <1,5 | |||
| полное значение на входе | 0,5 Вскз (I+Q)скз | ||||
| Внутренняя модуляция | |||||
| EVM | 16QAM, root cosine фильр (α=0,22), 4 Мвыб/с | ||||
| 50 МГц ≤ f ≤3 ГГц (уровень ≤ 4 дБм) | ≤0,7 %скз (типичное) | ||||
| QPSK, root cosine фильр (α=0,22), 4 Мвыб/с | |||||
| 50 МГц ≤ f ≤3 ГГц (уровень ≤ 4 дБм) | ≤0,7 %скз (типичное) | ||||
| Внешняя модуляция | |||||
| EVM | CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, уровень ≤ 4 дБм | ≤1,2 %, ≤0,8 % (типичное) | |||
| ACPR | ≥ 70 дБ | ||||
| Генератор I/Q огибающей (опция IQ-DSG3000) | |||||
| Выходной импеданс | 50 Ом (номинал.) | ||||
| Выходное напряжение | диапазон установки | 0,1 Вп-п ~1,5 Вп-п | |||
| разрешение | 1 мВ | ||||
| АЧХ неравномерность (@1 МГц) | ≤10 МГц | < 0,5 дБ (номинал.) | |||
| ≤30 МГц | < 1,0 дБ (номинал.) | ||||
| I/Q дисбаланс | магнитуда | < 0,1 дБ (номинал.) ≤10 МГц | |||
| < 0,2 дБ (номинал.) ≤30 МГц | |||||
| нелинейность фазы | 200 пс (номинал.) ≤10 МГц | ||||
| 500 пс (номинал.) ≤30 МГц | |||||
| SFDR | синус (≤30 МГц) | > 50 дБ (номинал.) | |||
| Память формы сигнала | длина памяти | 1 Мвыб ~ 16 Мвыб с шагом 1 выборка | |||
| разрешение | 14 бит | ||||
| время загрузки 1 Мвыб. | <10 c (номинал.) | ||||
| энергонезависимая память | 1 Гб | ||||
| Дискретизация | диапазон | 1 кГц ~50 МГц | |||
| разрешение | 0,01 Гц | ||||
| Запуск | режим запуска | авто, ручной, внешний, по шине (GPIB, USB, LAN) | |||
| внешний запуск с задержкой | |||||
| диапазон установки | 0 ~ (2E16-1) | ||||
| разрешение | 1 | ||||
| запрет внешнего запуска | |||||
| диапазон установки | 0 ~ (2E16-1) | ||||
| разрешение | 1 | ||||
| длительность импульса | > 20 нс (номинал.) | ||||
| ВХОДЫ И ВЫХОДЫ | |||||

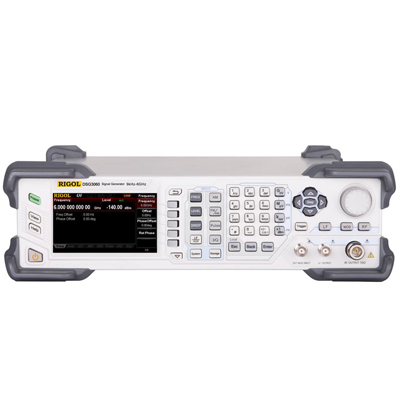

| Разъемы на передней панели | |||||
| RF выход | импеданс | 50 Ом (номинал.) | |||
| разъем | N "мама" | ||||
| Вход сигнала внешней модуляции | импеданс | 50 Ом (номинал.) | |||
| разъем | BNC "мама" | ||||
| Выход внутреннего модуляционного генератора | импеданс | 50 Ом (номинал.) | |||
| разъем | BNC "мама" | ||||

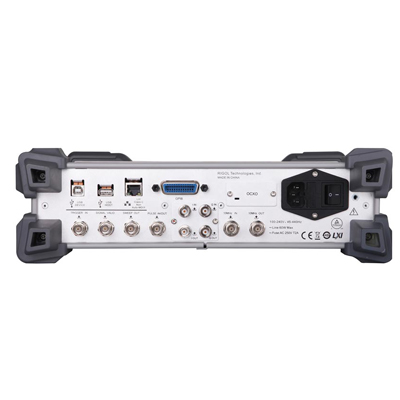

| Разъемы на задней панели | |||||
| Вход внешнего запуска | импеданс | 1 кОм (номинал.) | |||
| разъем | N "мама" | ||||
| уровень запуска | 5 В TTL | ||||
| Выход сигнала достоверности | выходное напряжение | 0/3,3 В (номинал.) | |||
| разъем | BNC "мама" | ||||
| Выход свипирования | выходное напряжение | 0 ~ 10 В (номинал.) | |||
| разъем | BNC "мама" | ||||
| Вход или выход импульса | импеданс | 50 Ом (номинал.) | |||
| выходное напряжение | 0/3,3 В (номинал.) | ||||
| Вход для внешнего опорного генератора (10 МГц) | импеданс | 50 Ом (номинал.) | |||
| разъем | BNC "мама" | ||||
| Выход опорного генератора (10 МГц) | импеданс | 50 Ом (номинал.) | |||
| разъем | BNC "мама" | ||||
| Вход/Выход генератора I/Q огибающей(опция IQ-DSG3000) | импеданс | 50 Ом (номинал.) | |||
| разъем | BNC "мама" | ||||
| Интерфейсы на задней панели | |||||
| USB-host | разъем | тип А | |||
| протокол | версия 2.0 | ||||
| USB-device | разъем | тип B | |||
| протокол | BNC "мама" | ||||
| LAN | LXI | 10/100 Base, RJ-45 | |||
| GPIB (IEC/IEEE) | IEEE-488.2 | ||||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||||
| Дисплей | тип | ЖК TFT | |||
| разрешение | 480 x 272 | ||||
| размер | 4,3" | ||||
| Память | запоминающее устройство (внутреннее) | Flash энергонезависимая, USB диск не поддерживается | |||
| объем памяти (внутреннего устройства) | 1 Гб | ||||
| Питание | Напряжение AC | 100 ~ 240 В | |||
| Частота AC | 45 ~ 440 Гц | ||||
| Потребляемая мощность (со всеми опциями) | 50 Вт (типичное), максимально 60 Вт | ||||
| Рабочие условия | Температура | 0 ~ 50°С | |||
| Относительная влажность | ≤ 95 % (0 ~ +30 °С)≤ 75 % (30 ~ +40 °С) | ||||
| Габаритные размеры | W x H x D | 364 мм х 112 мм х 420 мм | |||
| Вес | без опции IQ-DSG3000 | 6,4 кг | |||
| с опцией IQ-DSG3000 | 6,7 кг | ||||
Ваш отзыв
0 отзывов
Похожие товары
Заказать обратный звонок
