Генератор сигналов высокочастотный Rigol DSG815
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано

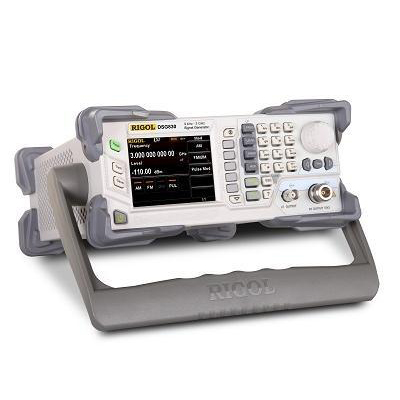

Генератор сигналов высокочастотный Rigol DSG815 позволяет формировать ВЧ и РЧ сигналы в диапазоне частот от 9 кГц до 1,5 ГГц. Широкий диапазон частот обеспечивает генератору сигналов Rigol DSG815 применение при разработке и тестировании средств связи, потребительской электроники, аудио- и видеотехники и др. Помимо СВЧ генератора, модулятора и генератора импульсов, генератор сигналов Rigol DSG815дополнительно может иметь входы и выходы векторной I/Q модуляции. Благодаря возможности дистанционного управления генератором сигналов Rigol DSG815 по интерфейсу LAN (LXI) его можно использовать в измерительных лабораториях любой конфигурации.
Комплект поставки:
- Генератор сигналов
- Кабель питания
- Руководство по эксплуатации
Дополнительно:
- импульсная модуляция, импульсный генератор DSG800-PUM
- генератор паттернов PUG-DSG3000
- опция повышенной стабильности OCXO опорного генератора OCXO-B08
- комплект для монтажа в стойку на один прибор RM-1- DG1000Z
- комплект для монтажа в стойку на два прибора RM-2- DG1000Z
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение | ||
| ЧАСТОТА | |||
| Частотные характеристики | |||
| Диапазон частот | 9 кГц ~ 1,5 ГГц | ||
| Разрешение | 0,01 Гц | ||
| Скорость переключения | <10 мс (типичное) | ||
| Частотные диапазоны | |||
| Частотные диапазоны | Значение частоты | N | |
| 1 2 3 4 |
f ≤ 227,5 МГц 227,5 МГц < f ≤455 МГц 455 МГц < f ≤ 910 МГц 910 МГц < f ≤ 1820 МГц |
0,25 0,125 0,25 0,5 |
|
| Внутренний источник опорной частоты | |||
| Частота опорного генератора | 10 МГц | ||
| Температурная стабильность (0 ~ +50 °С) | <2 ppm <5 ppb (с опцией OCXO-B08) |
||
| Старение | <1 ppm/год <30 ppb/год (с опцией OCXO-B08) |
||
| Выход внутреннего опорного генератора | Частота | 10 МГц | |
| Уровень | +5...+10 дБ | ||
| Выходной импеданс | 50 Ом (номинальное) | ||
| Выход внутреннего опорного генератора | Частота | 10 МГц | |
| Уровень | 0...+10 дБ (типичное) | ||
| Выходной импеданс | 50 Ом (номинальное) | ||
| Максимальная девиация | ±5 ppm | ||
| Свипирование по частоте | |||
| Рабочие режимы | пошаговое, по списку | ||
| Режим | одиночное, непрерывное | ||
| Диапазон | полный | ||
| Форма | треугольник, пила | ||
| Шаг изменения | линейный, логарифмический | ||
| Количество точек | пошаговое: 2...65535 по списку: 1...6001 |
||
| Временной диапазон | 20 мс...100 с | ||
| Запуск | авто, ручной, внешний, по шине (USB, LAN) | ||
| Спектральный состав | |||
| Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм) | < -30 дБн | ||
| Негармонические искажения (CW режим, уровень >-10 дБм, отстройка >10 кГц) | 100 кГц < f ≤ 1,5 ГГц | < -65 дБн; < -70 дБн (типичное) | |
| Собственный фазовый шум (CW режим, измерительный диапазон 1 Гц, отстройка 20 кГц) | 100 кГц < f ≤ 1,5 ГГц | < -100 дБн/Гц; < -105 дБн/Гц (типичное) | |
| Общие искажения (CW режим, RMS f= 1 ГГц) | 0,3 кГц...3 кГц | < 10 Гц скз, <5 Гц скз (типичное) | |
| 0,03 кГц...20 кГц | < 50 Гц скз, <10 Гц скз (типичное) | ||
| УРОВЕНЬ | |||
| Диапазон установки | |||
| Нормированное значение | Устанавливаемое значение | ||
| Максимальный выходной уровень | 9 кГц ≤ f < 100 кГц | +13 дБм | +5 дБм |
| 100 кГц ≤ f < 1,5 ГГц | +13 дБм | +20 дБм | |
| Минимальный выходной уровень | 9 кГц ≤ f < 100 кГц | -110 дБм | -110 дБм |
| 100 кГц < f ≤ 1,5 ГГц | -110 дБм | -110 дБм | |
| Абсолютная неопределенность | |||
| +13 ~ -60 дБм\-60 ~ -110 дБм | -110 ~ -130 дБм | ||
| Максимальный выходной уровень | 100 кГц < f ≤ 1,5 ГГц | ≤0,9 дБ ≤0,5 дБ (тип.) |
≤1,1 дБ ≤0,7 дБ (тип.) |
| КСВН | ≤1,8 (типичное) | ||
| Установка уровня | |||
| Время установки (ALC=on, частота фиксирована, +20 ~ +30 °С) | ≤5 мс (типичное) | ||
| Обратная мощность | |||
| Максимальная обратная мощность | 50В DC - максимальное напряжение постоянного тока 1 Вт (1 МГц < f ≤ 3 ГГц) | ||
| Свипирование по амплитуде | |||
| Рабочие режимы | Пошаговое, по списку | ||
| Режим | Одиночное, непрерывное | ||
| Диапазон | Полный уровень | ||
| Форма | Треугольник, пила | ||
| Шаг изменения | Линейный, логарифмический | ||
| Количество точек | Пошаговое: 2...65535 По списку: 1...6001 |
||
| Временной диапазон | 20 мс...100 с | ||
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) | ||
| ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF) | |||
| Формы сигнала | Синус, меандр, треугольник, пила, свипирование (синус) | ||
| Частотный диапазон | Синус, свипирование (синус) | DC ~ 200 кГц | |
| Меандр | DC ~ 20 кГц | ||
| Разрешение | 0,01 Гц | ||
| Выходное напряжение | Диапазон установки AC DC |
0 ~ 3 В -3 В ~ 3 В |
|
| Разрешение | 2 мВ | ||
| Выходной импеданс | 50 Ом (номинал) | ||
| МОДУЛЯЦИЯ | |||
| Амплитудная модуляция (АМ) | |||
| Источник | Внутренний, внешний, внутренний + внешний | ||
| Глубина |
0 ~ 100 % |
||
| Разрешение | 0,1 % | ||
| Погрешность установки глубины АМ (fмод = 1 кГц) | <4 % уст.значения + 1 % | ||
| Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) | <3 % (типичное) | ||
| Неравномерность АЧХ | < 3 дБ (номинальное) | ||
| Частотная модуляция (ЧМ) | |||
| Источник | Внутренний, внешний, внутренний + внешний | ||
| Девиация |
N x 1 МГц (номинал.) |
||
| Разрешение | <0,1 % девиации или 1 Гц, что больше | ||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <2 % уст.значения + 20 Гц | ||
| Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) | <2 % (типичное) | ||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинальное) | ||
| Фазовая модуляция (ФМ) | |||
| Источник | Внутренний, внешний, внутренний + внешний | ||
| Максимальная девиация | N x 5 рад | ||
| Разрешение | <0,1 % девиации или 0,01 рад, что больше | ||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <1 % уст.значения + 0,1 рад | ||
| Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) | <1 % (типичное) | ||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинальное) | ||
| Импульсная модуляция (опция DSG800-PUM) | |||
| Источник | Внутренний, внешний | ||
| Диапазон включения/выключения | >70 дБ (100 кГц≤ f <1,5 ГГц) | ||
| Время нарастания/спада (10/90 %) | <50 нс, 10 нс (типичное) | ||
| Частота повторения импульсов | DC ~ 1 МГц | ||
| Импульсный генератор (опция DSG800-PUG) | |||
| Режим | Одиночный импульс, генератор паттернов (опция DSG800-PUG) | ||
| Период | Диапазон | 40 нс ~170 с | |
| Разрешение | 10 нс | ||
| Длительность | Диапазон | 10 нс ~ (170 с ~ 10 нс) | |
| Разрешение | 10 нс | ||
| Задержка запуска | Диапазон | 10 нс ~170 с | |
| Разрешение | 10 нс | ||
| Запуск | Авто, внешний запуск, внешний строб, ручной, по шине ( USB, LAN) | ||
| Генератор паттернов (опция DSG800-PUG) | |||
| Импульсный генератор паттернов | Количество импульсов | 1 ~ 2047 | |
| Временной диапазон | 20 нс ~170 с | ||
| Повторение паттернов | 1 ~ 256 | ||
| ВХОДЫ И ВЫХОДЫ | |||
| Разъемы на передней панели | |||
| RF выход | Импеданс | 50 Ом (номинаьный) | |
| Разъем | N "мама" | ||
| Выход внутреннего модуляционного генератора | Импеданс | 50 Ом (номинальный) | |
| Разъем | BNC "мама" | ||
| Разъемы на задней панели | |||
| Вход внешнего запуска | Импеданс | 1 кОм (номинальный) | |
| Разъем | BNC "мама" | ||
| Уровень запуска | 3,3 В TTL | ||
| Выход сигнала достоверности | Выходное напряжение | 0 В / 3,3 В (номинальное) | |
| Разъем | BNC "мама" | ||
| Вход или выход импульса | Импеданс | 50 Ом (номинал.) | |
| Выходное напряжение | 0/3,3 В (номинальное) | ||
| Вход для внешнего опорного генератора (10 МГц) | Импеданс | 50 Ом (номинальный) | |
| Разъем | BNC "мама" | ||
| Выход опорного генератора (10 МГц) | Импеданс | 50 Ом (номинальный) | |
| Разъем | BNC "мама" | ||
| Вход внешнего модулирующего сигнала | Импеданс | 100 кОм/600 Ом/50 Ом (номинальный) | |
| Разъем | BNC "мама" | ||
| Интерфейсы на задней панели | |||
| USB-host | Разъем тип А, протокол версия 2.0 | ||
| USB-device | Разъем тип В, протокол версия 2.0 | ||
| LAN | LXI, 10/100 Base, RJ-45 | ||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||
| Дисплей | ЖК, TFT, 320 x 240, диагональ 3,5" | ||
| Память | Flash энергонезависимая, USB диск не поддерживается Объем памяти (внутреннего устройства) 96 Мб |
||
| Питание | Напряжение AC 100 В ~ 240 В Частота AC 45 Гц ~ 440 Гц Потребляемая мощность (со всеми опциями) 50 Вт (типичное), максимально 60 Вт |
||
| Рабочие условия | Температура 0 ~ +50°С Относительная влажность ≤ 95 % (0 ~ +30 °С) ≤ 75 % (+30 ~ +40 °С) |
||
| Габаритные размеры | 261,5 мм х 112 мм х 318,4 мм | ||
| Вес | 4,2 кг | ||
