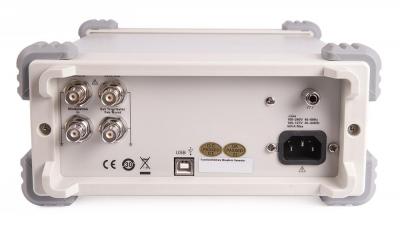

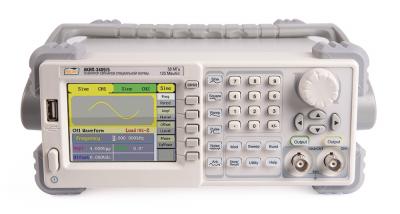

Генератор СПФ АКИП-3409/4 (снят с производства)
Госреестр (ГРСИ): 53064-13
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель. Вы также можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Особенности генератора сигналов специальной формы АКИП-3409/4
-
2 канала (два независимых выхода)
-
Диапазон частот (синус): 1 мкГц – 25 МГц; для меандра до 25 МГц
-
Разрешение по частоте 1 мкГц
-
Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 тысяч точек
-
Использование прямого цифрового синтеза (DDS)
-
Погрешность установки частоты ±1×10-4
-
Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный, импульс, белый шум
-
Режим формирования сигнала произвольной формы (45 видов)
-
Виды модуляции: АМ, ФМ, ЧМ, ЧМн, ФМн, АМн, ШИМ
-
Режим: ГКЧ (свипирование), формирование пакета (Burst) 1…50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0,1° … 360°
-
Вход внешнего ОГ (10 МГц), синхронизация (вход и выход)
-
Частотомер: 100 мГц … 200 МГц
-
Интерфейс USB (ДУ, программирование), опция GPIB (КОП)
-
Программное обеспечение для формирования сигналов СПФ (EasyWave)
-
Цветной графический дисплей (диаг.9 см, 320×240)
Комплект поставки АКИП-3409/4
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов специальной формы АКИП-3409/4 |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Руководство по эксплуатации |
1 |
|
4. |
USB кабель |
1 |
|
5. |
Диск с ПО |
1 |
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы.
Характеристики
| Параметр | Значение | |
| Выходные параметры (канал 1/канал 2) | ||
| Частотный диапазон (для синуса) | 1 мкГц – 25 МГц | |
| Разрешение | 1 мкГц | |
| Погрешность установки частоты | ±1х10-4 | |
|
Выходной уровень
|
Канал 1 | Канал 2 |
| 2 мВпик-пик - 10 Впик-пик (50 Ом, ≤10 МГц) | 2 мВпик-пик - 3 Впик-пик (50 Ом) | |
| 2 мВпик-пик - 5 Впик-пик (50 Ом >10 МГц) | 4 мВпик-пик - 6 Впик-пик (1 МОм) | |
| 4 мВпик-пик - 20 Впик-пик (1 МОм ≤ 10 МГц) | ||
| 4 мВпик-пик - 10 Впик-пик (1 МОм > 10 МГц) | ||
| Выходное сопротивление | 1 МОм/ 50 Ом | |
| Синусоида | ||
| Погрешность установки уровня на 100 кГц | ±(0,3 дБ + 1 мВпик-пик) | |
| Фазовый шум | -180 дБн/Гц при отстройке 10 кГц | |
| КНИ (коэффициент нелинейных искажений) | пик-пик) | |
|
Коэффициент гармоник
|
≤ -60 дБн до 1 МГц | |
| Постоянное смещение | ||
|
Диапазон (в зависимости от выходного уровня)
|
Выходная амплитуда при изменении постоянного смещения не нормируется | |
| Канал 1: ±5 В (50 Ом) В; ±10 В (1 МОм) | ||
| Канал 2: ±1,5 В (50 Ом) В; ±3 В (1 МОм) | ||
| Погрешность установки | ±(1 % от смещения +3 мВ) | |
| Меандр | ||
| Частотный диапазон | 1 мкГц – 25 МГц | |
|
Перестраиваемая скважность
|
20 – 80 % (до 10 МГц) | |
| 40 – 60 % (до 20 МГц) | ||
| 50 % (до 25 МГц) | ||
| Погрешность установки скважности | ±1 % + 20 нс (для скважности 50 %) | |
| Джиттер | 0,01 % | |
| Пила, треугольник | ||
| Диапазон частот | 1 мкГц – 300 кГц | |
| Перестраиваемая скважность | 0,0 – 100,0% | |
| Импульс | ||
| Диапазон частот | 500 мкГц – 5 МГц | |
| Длительность импульса | От 16 нс (разрешение 8 нс) | |
| Диапазон изменения скважности | 0,1% - 99,9% | |
| Джиттер | 8 нс | |
| Белый шум | ||
| Полоса частот (белый шум) | 25 МГц | |
| Произвольная форма (СПФ) | ||
| Диапазон частот | 1 мкГц – 5 МГц | |
| Длина памяти | 16 тысяч точек | |
| Разрешение ЦАП | 14 бит | |
| Частота дискретизации | 125 МГц | |
| Память | 10 ячеек | |
| Параметры сигнала | Минимальное время нарастания 7 нс, джиттер 8 нс | |
| Пакетный режим | ||
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс | |
| Виды запуска | По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу | |
| Нач./конеч. фаза | 0° - +360° | |
| Период повторения | 1 мкс – 500 с | |
| Источник строб-импульса | Внешний | |
| Источник синхронизации | Внешний, внутренний, ручной | |
| АМ, ЧМ | ||
| Формы несущей | Синус, меандр, пила, произвольная | |
| Источник модуляции | Внешний/внутренний | |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) | |
| Девиация частоты | 0 – 0,5*полоса пропускания, разрешение 10 мкГц | |
| Коэффициент АМ | 0 - 120 % (АМ) | |
| ФМ | ||
| Формы несущей | Синус, меандр, пила, произвольная | |
| Источник модуляции | Внешний/внутренний | |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц) | |
| Диапазон установки девиации фазы | 0º - 360,0º, разрешение 0,1º | |
| ЧМН, АМН | ||
| Формы несущей | Синус, меандр, пила, произвольная | |
| Источник модуляции | Внешний/внутренний | |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %, частота 2 мГц – 50 кГц) | |
| ШИМ | ||
| Диапазон частот | 500 мкГц – 10 МГц | |
| Формы несущей | Синус, меандр, пила, произвольная | |
| Источник модуляции | Внешний/внутренний | |
| Уровень внешней модуляции | -6 В - +6 В | |
| ГКЧ | ||
| Формы несущей | Синус, меандр, пила, произвольная | |
| Время качания | 1 мс - 500 с | |
| Закон качания | Линейный или логарифмический | |
| Тип качания | Возрастание или убывание | |
| Частотомер | ||
| Частотный диапазон | 100 мГц - 200 МГц | |
| Разрешение | 6 разрядов | |
| Измерения | Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик) | |
| Статистика | относительные значения (PPM) | |
| Входной импеданс | 1 МОм/ 50 Ом | |
| Чувствительность | 50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц) | |
| Общие данные | ||
| ЖК-дисплей | Цветной графический, диагональ 9 см, разрешение: 320х240 | |
| Напряжение питания | 220 В (±15 %), 50 / 60 Гц | |
| Габаритные размеры | 105 × 229 × 280 мм | |
| Масса | 2,6 кг | |
