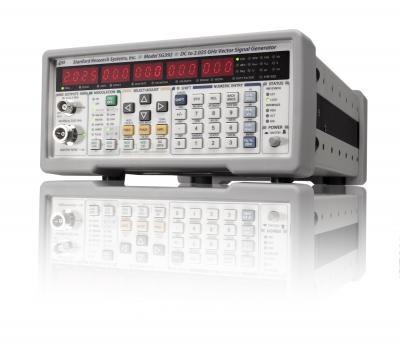

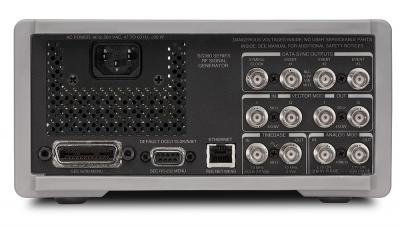

Генератор ВЧ сигналов векторный АКИП-7SG392
Госреестр (ГРСИ): 61674-15
Особенности генератора ВЧ сигналов векторного АКИП-7SG392:
-
Частотный диапазон от DC до 2 ГГц;
-
Дискретность установки частоты 1 мкГц (во всем диапазоне частот);
-
Стабильность внутреннего опорного генератора 5 × 10-8/год;
-
Опция: рубидиевый опорный генератор: 1 × 10-9/год;
-
Низкий уровень фазовых шумов;
-
Двойной внутренний генератор модулирующего сигнала
-
Векторная и аналоговая модуляции: АМн, ЧМн, MSK, PSK, QAM, VSB и пользовательская I/Q модуляции;
-
I/Q модуляция: внутренняя и внешний I/Q вход (300 МГц ВЧ сигнал);
-
Поддерживаемые стандарты GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, ATSCDTV & TETRA;
-
Интерфейсы: GPIB, LAN, RS-232.
Комплект поставки АКИП-7SG392
|
№ |
Наименование |
Количество |
|
1 |
Генератор ВЧ сигналов векторный АКИП-7SG392 |
1 |
|
2 |
Сетевой шнур |
1 |
|
3 |
Руководство по эксплуатации |
1 |
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями).
Характеристики
|
Параметр |
Значение |
|||
|
АКИП-7SG392 |
АКИП-7SG394 |
АКИП-7SG396 |
||
|
ВЫХОДНАЯ ЧАСТОТА |
||||
|
Диапазон BNC-выход |
DC ... 62,5 МГц |
|||
|
Диапазон N-выход |
950 кГц ...2,025 ГГц |
950 кГц ... 4,05 ГГц |
950 кГц ... 6,075 ГГц |
|
|
Дискретность установки |
1 мкГц |
|||
|
Стабильность |
1 × 10–11 (1 с девиация Аллана) |
|||
|
Погрешность установки |
–18 + погрешность опорного генератора) × fC |
|||
|
BNC-ВЫХОД |
||||
|
Выходной уровень |
0,001 Вскз ... 1 Вскз ; разрешение |
|||
|
Смещение |
±1,5 В ; разрешение 5 мВ |
|||
|
Погрешность установки уровня |
±5 % |
|||
|
Выходное сопротивление |
50 Ом |
|||
|
N-ВЫХОД |
||||
|
Выходной уровень |
0,7 мкВскз ... 1,5 Вскз |
0,7 мкВскз ... 1,5 Вскз ( |
0,7 мкВскз ... 1,5 Вскз ( |
|
|
Выходная мощность |
-110 дБм ... +16,5 дБм; разрешение 0,01 дБм |
-110 дБм ... +16,5 дБм ( разрешение 0,01 дБм |
-110 дБм ... +16,5 дБм ( разрешение 0,01 дБм |
|
|
Погрешность установки |
±1 дБм |
|||
|
Выходное сопротивление |
50 Ом |
|||
|
КСВН |
≤ 1,6 |
|||
|
СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ НА 1 ГГЦ |
||||
|
Фазовый шум |
При отстройке 10 Гц |
-80 дБн / Гц |
||
|
При отстройке 1 кГц |
-102 дБн / Гц |
|||
|
При отстройке 20 кГц |
-116 дБн / Гц |
-114 дБн / Гц |
||
|
При отстройке 1 МГц |
-130 дБн / Гц |
-124 дБн / Гц |
||
|
Негармонические составляющие |
10 кГц |
|||
|
Паразитная ЧМ |
1 Гц (300 Гц ... 3 кГц) |
|||
|
Паразитная АМ |
0,006% (300 Гц ... 3 кГц) |
|||
|
УСТАНОВКА ФАЗЫ |
||||
|
Диапазон установки |
± 360° |
|||
|
Дискретность установки |
0,01º (DC ... 100 МГц) 0,1º (100 МГц ... 1 ГГц) 1,0º (1 ГГц ... 8,1 ГГц) |
|||
|
ВНУТРНЕННИЙ ОПОРНЫЙ ГЕНЕРАТОР 10 МГЦ |
||||
|
Тип опорного генератора |
Стандартный OCXO Рубидиевый (опция 04) |
|||
|
Старение |
5 х 10-8/год 1 х 10-9/год |
|||
|
Стабильность (0...45 °C) |
2 х 10-9 1 х 10-10 |
|||
|
Выход 10 МГц (задняя панель) |
Синус, 1,75 Впик-пик, 50 Ом |
|||
|
Вход 10 МГц |
Входной уровень: 0,5 ... 4 Впик-пик Входной импеданс: 50 Ом |
|||
|
ВНУТРЕННИЙ ИСТОЧНИК МОДУЛЯЦИИ |
||||
|
Формы сигналов |
Синус, пила, треугольник, меандр, импульс, шум |
|||
|
КНИ |
–80 дБн (на 20 кГц) |
|||
|
Частотный диапазон |
1 мкГц ... 500 кГц (fC 1 мкГц ... 50 кГц (fC > 62,5 МГц); разрешение 1 мкГц |
1 мкГц ... 500 кГц (fC 1 мкГц ... 50 кГц (fC разрешение 1 мкГц |
||
|
Выход |
50 Ом; уровень: ± 1 В ... полная девиация |
|||
|
АМПЛИТУДНАЯ МОДУЛЯЦИЯ |
||||
|
Коэффициент АМ |
0 ... 100% ( разрешение: 0,1%) |
|||
|
Ширина полосы модуляции |
> 100 кГц |
|||
|
Модуляционное искажение |
BNC: C M = 1 кГц) N- тип: C M = 1 кГц) |
|||
|
Источник |
Внутренний или внешний |
|||
|
ЧАСТОТНАЯ МОДУЛЯЦИЯ |
||||
|
Девиация частоты |
0,1 Гц ... 32 МГц (в зависимости от fC) |
|||
|
Ширина полосы модуляции |
500 кГц (f C 100 кГц (f C |
500 кГц (f C 100 кГц (f C |
||
|
Модуляционное искажение |
C = 100 МГц, fM =1 кГц , fD = 50°) |
|||
|
Источник |
Внутренний или внешний |
|||
|
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ |
||||
|
Отношение уровней импульс / пауза |
BNC: 70 дБ N- тип: 57 дБ (fC ≤ 1 ГГц ); 40 дБ (1 ГГц ≤ fC C ≥ 4 ГГц ) |
|||
|
Время нарастания |
20 нс |
|||
|
Источник |
Внутренний или внешний |
|||
|
ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ |
||||
|
Несущая частота |
400 МГц ... 2,025 ГГц |
400 MHz ... 4,05 ГГц |
400 МГц ... 6,075 ГГц |
|
|
I/Q – вход |
50 Ом, ± 0,5 В (на задней панели) |
|||
|
Полоса |
300 МГц модулированный ВЧ сигнал |
|||
|
Подавление несущей |
> 40 дБн (>35 дБн > 4 ГГц ) |
|||
|
ДВОЙНОЙ ГЕНЕРАТОР МОДУЛИРУЮЩЕГО СИГНАЛА |
||||
|
Число каналов |
2 (I и Q) |
|||
|
Разрешение ЦАП |
Двойной, 14 бит на 125 МГц |
|||
|
Частота среза восстанавливающего фильтра |
10 МГц (3-го порядка ФНЧ Бесселя) |
|||
|
Сигнал произвольной формы |
Память: до 16 Мбит, частота 1 Гц ... 6 МГц ( разрешение: 1 мкГц ), длинна символа: 1 ... 9 бит |
|||
|
Источник СПФ |
Генератор ПСП ( длина последовательности: 2n – 1 (5 Генератор кодовых последовательностей (10 бит ) |
|||
|
Цифровые фильтры |
Найквиста, корень из Найквиста, Гаусса, Прямоугольный, Линейный, КИХ (FIR), пользовательский |
|||
|
ВЕКТОРНАЯ МОДУЛЯЦИЯ |
||||
|
Типы модуляции |
PSK, QAM, FSK, CPM, MSK, ASK, VSB |
|||
|
Производные PSK |
PSK, BPSK, QPSK, OQPSK, DQPSK, π/4DQPSK, 8 PSK, 16 PSK, 3 π/8 8 PSK |
|||
|
Производные QAM |
4, 16, 32, 64, 256 |
|||
|
Производные FSK |
1-бит ... 4-бит с девиацией 0 ... 6 МГц |
|||
|
Производные ASK |
1-бит ... 4-бит |
|||
|
Производные CPM |
1-бит ... 4-бит с индексом модуляции 0 ... 1,0 |
|||
|
Поддерживаемые стандарты |
GSM, GSM-EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, TETRA, ATSC DTV |
|||
|
ВЫХОД СТРОБСИГНАЛОВ (ОПЦИЯ 01) |
||||
|
Выход |
SMA на задней панели, 50 Ом |
|||
|
Частотный диапазон |
Как и основной выход |
|||
|
Джиттер |
fC > 62,5 МГц fC |
|||
|
Выходной уровень |
0,4 Впик-пик ... 1 Впик-пик, смещение: ± 2 В Разрешение: 5 мВ; погрешность: ± 5% |
|||
|
Совместимость |
ECL, PECL, RSECL, CML, LVDS, NIM |
|||
|
ГКЧ |
||||
|
Диапазон частот |
DC ... 64 МГц ; 59,375 ... 128,125 МГц ; 118,75 ... 256,25 МГц ; 237,5 ... 512,5 МГц ; 475 ... 1025 МГц ; 950 ... 2050 МГц |
DC ... 64 МГц ; 59,375 ... 128,125 МГц ; 118,75 ... 256,25 МГц ; 237,5 ... 512,5 МГц ; 475 ... 1025 МГц ; 950 ... 2050 МГц ; 1900 ... 4100 МГц |
DC ... 96 МГц ; 89,0625 ... 192,188 МГц ; 178,125 ... 384,375 МГц ; 356,25 МГц ... 768,75 МГц ; 712,5 МГц ... 1537,5 МГц ; 1425 ... 3075 МГц ; 2850 ... 6150 МГц |
|
|
Разрешение |
0,1 Гц |
|||
|
Источник |
Внутренний или внешний |
|||
|
ОБЩИЕ ДАННЫЕ |
||||
|
Интерфейсы |
LAN, GPIB, RS-232 |
|||
|
Габаритные размеры |
216 х 89 х 330 мм |
|||
|
Напряжение питания |
90...264 В , 47...63 Гц (90 Вт) |
|||
|
Масса |
4,5 кг |
|||
|
Опции : |
Опция 04: рубидиевый опорный генератор ; RM2U-S – одиночный комплект для монтажа в стойку ; RM2U-D – двойной комплект для монтажа в стойку |
|||
