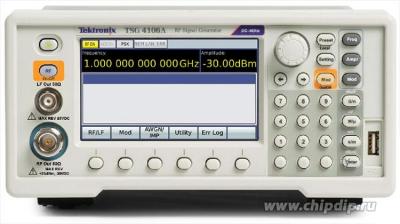

Генератор векторных РЧ-сигналов Tektronix TSG4102A
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
TSG4102A – векторный генератор РЧ сигналов предназначается для контроля и настройки оборудования, функционирующего на основе радиочастотных сигналов. Базовый уровень конфигурации векторного генератора предусматривает функцию аналоговой модуляции. При этом прибор, используя специализированное программное обеспечение, позволяет расширить уровень функциональности другими видами модуляции более сложного уровня (модуляция векторных и цифровых сигналов).
Использование программного обеспечения создает повышенный уровень гибкости конфигурации устройства. В качестве источника такого вида модуляции может быть использован либо встроенный генератор, либо генератор внешнего подключения. Встроенный источник позволяет осуществлять выдачу синусоидального, линейно изменяющегося, пилообразного, прямоугольного и шумоподобного сигнала. Внешний генератор подключается к прибору через специальный разъем BNC, расположенный на задней панели прибора.
Особенности и преимущества:
- Генерация сигналов (аналоговых, векторных и цифровых) осуществляется в частотном диапазоне от 0 Гц до 4 ГГц
- Уровень типовой погрешности амплитудных параметров не превышает 0,30 дБ в частотном диапазоне от 10 МГц до 2 ГГц (данный показатель характерен для немодулированных сигналов 0 дБм при температурных параметрах рабочей среды в пределах +22 °С)
- Наличие входов для модулирующих сигналов (I/Q) в полосе пропускания 400 МГц
- Возможность модуляции большого количества разновидностей сигналов, включая специализированные сигналы I/Q
- Использование в конструкции прибора 2-канальных генераторов, которые модулируют сигналы, имеющие произвольную форму
- Возможность использования специальных программных приложений, которые обеспечивают формирование сигналов (GSM, EDGE, APCO-25 и т.д.)
- Для обеспечения бесперебойной передачи информации и возможности дистанционного управления в составе прибора имеются интерфейсы RS-232, LAN и GPIB
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение |
| Частота | |
| Выходной разъем BNC | от 0 до 62,5 МГц |
| Выходные разъемы N-типа | от 950 кГц до 2,0 ГГц |
| Разрешение установки частоты | 1 мкГц на любой частоте |
| Время перестройки | <8 мс (±1 х 10-6) |
| Погрешность частоты | <(10–18 + погрешность тактового генератора) × fc |
| Стабильность частоты | 1·10–11 (дисперсия Аллана 1 с) |
| Выходной разъем BNC на передней панели | |
| Диапазон частот | от 0 до 62,5 МГц |
| Амплитуда | от 1,00 Вср.кв. до 0,001 Вср.кв. (от –47 до +14,96 дБм) |
| Смещение | ±1,5В постоянное |
| Разрешение смещения | 5 мВ |
| Макс. размах | 1,817 В (амплитуда + смещение) |
| Разрешение амплитуды | <1 % |
| Погрешность амплитуды | ±0,7 дБ |
| Гармонические составляющие (тип.) | <–40 дБн |
| Паразитные составляющие (тип.) | <–65 дБн |
| Режим связи выхода | связь по постоянному току, 50 Ом ±2 % |
| Импеданс | 50 Ом |
| Защита от подачи внешнего сигнала | ±5 В пост. |
| КСВ (тип.) | < 1,6 :1 |
| Выходной разъем N-типа на передней панели | |
| Выходная мощность | от +16,5 до -110 дБм |
| Выходное напряжение | от 1,5 Вср.кв. до 0,7 мкВср.кв. |
| Разрешение амплитуды | 0,01 дБм |
| Импеданс | 50 Ом |
| Режим связи выхода | связь по переменному току, 50 Ом |
| КСВ (тип.) | < 1,5 (от 2 МГц до 2 ГГц) < 1,8 (от 2 ГГц до 6 ГГц) |
| Защита от подачи внешнего сигнала | 30В пост., +25 дБм |
| Спектральная чистота выходного РЧ сигнала | |
| Субгармоники | нет |
| Гармонические составляющие (максимальные) | < -38 дБн, выходной уровень < 0 дБм, немодулированный сигнал, 1 ГГц |
| Гармонические составляющие (тип.) (выходной уровень <0 дБм) | < -35 дБн, немодулированный сигнал, частота несущей < 2 ГГц |
| Паразитные составляющие (тип.) <-68 дБн <-60 дБн <-55 дБн <-55 дБн |
выходной уровень -10 дБм, немодулир. сигнал > 10 кГц от несущей (от 950 кГц до 1 ГГц) > 10 кГц от несущей (от 1 до 2 ГГц) > 10 кГц от несущей (от 2 до 4 ГГц) > 10 кГц от несущей (от 4 до 6 ГГц) |
| Остаточная ЧМ (тип.) | 1 Гц ср.кв. (в полосе частот от 300 Гц до 3 кГц) |
| Остаточная АМ (тип.) | 0,006 % ср.кв. (в полосе частот от 300 Гц до 3 кГц) |
| Фазовый шум SSB | выходной уровень +5 дБм (от +18 до +28 °C) |
| Макс. фазовый шум SSB на несущей 1 ГГц (выходной уровень +5 дБм, от +5 до +40 °C ) Отстройка 1 кГц Отстройка 10 кГц Отстройка 20 кГц Отстройка 1 МГц Отстройка 2 ГГц Отстройка >3 ГГц |
-95 дБн/Гц -106 дБн/Гц -107 дБн/Гц -120 дБн/Гц -118 дБн/Гц -120 дБн/Гц |
| Регулировка фазы (выходы на передней панели) | |
| Максимальный сдвиг фазы | ±360° |
| Разрешение фазы | 0,01° (от 0 до 100 МГц) 0,1° (от 100 МГц до 1 ГГц) 1,0° (от 1 до 6 ГГц) |
| Генератор тактовой частоты на основе ГУН (опция М01) | |
| Начальная погрешность при калибровке (после 20-минутного прогрева, от +18 до +28 ºC) | < ±0,5·10-6 |
| Температурный дрейф (от 0 до +40 °C ) | < ±5,0·10-6 |
| Относительный уход частоты | <±3,0·10-6 в год |
| Вход генератора тактовой частоты | |
| Частота | 10 МГц, ±2·10-6 |
| Амплитуда | от 0,5 Впик-пик до 4 Впик-пик (от –2 до +16 дБм) |
| Входное сопротивление | 50 Ом, связь по переменному току |
| Выход генератора тактовой частоты | |
| Частота | 10 МГц, синусоидальный сигнал |
| Выходное сопротивление | 50 Ом, связь по пост. току |
| Амплитуда | > 7,5 дБм |
| Внутренний источник модулирующего сигнала | |
| Сигналы | синусоидальный, линейно изменяющийся, пилообразный, прямоугольный, импульсный, шумоподобный |
| Гармонические искажения синусоидального сигнала | -74 дБн (тип., на 20 кГц) |
| Линейность пилообразного сигнала | < 0,05 % (1 кГц) |
| Частота | от 1 мкГц до 500 кГц (частота несущей < 62,5 МГц) от 1 мкГц до 50 кГц (частота несущей ≥ 62,5 МГц) |
| Разрешение установки частоты | 1 мкГц |
| Погрешность частоты | 1:231 + погрешность тактового генератора |
| Добавление шума | белый гауссов шум (ср.кв. значение = девиация/5) |
| Полоса частот шума | от 1 мкГц до 50 кГц |
| Период импульсного сигнала | от 1 мкс до 10 с |
| Длительность импульсного сигнала | от 100 нс до 9999,9999 мс |
| Внутренний источник модулирующего сигнала | |
| Разрешение длительности импульса | 5 нс |
| Добавление шума в импульсный сигнал | длина псевдослучайной двоичной последовательности 2 N -1, 5 ≤ N ≤ 32, битовый период от 10 нс до 10 с |
| Выход аналогового модулирующего сигнала | |
| Тип разъема | BNC (на задней панели) |
| Импеданс | 50 Ом |
| Модуляция | AM, ЧM, ФM, ИМ |
| Номинальный уровень | ±1В для ± полной девиации |
| Логические уровни | низкий уровень = 0В высокий уровень = 3,3В |
| Вход внешнего аналогового модулирующего сигнала | |
| Тип разъема | BNC (на задней панели) |
| Импеданс | 100 кОм |
| Модуляция | AM, ЧM, ФM, ИМ |
| Номинальный уровень | ±1В для ± полной девиации |
| Логические уровни | низкий уровень = 0В высокий уровень = 3,3В |
| Режимы входа | связь по постоянному току или ФВЧ с частотой среза 4 Гц |
| Пороговый уровень | +1В постоянная |
| Смещение по входу | < 500 мкВ |
| Амплитудная модуляция | |
| Диапазон | от 0 до 100 % (уменьшается при уровне более +7 дБм) |
| Разрешение | 0,1 % |
| Источник модулирующего сигнала | внутренний или внешний |
| Модуляционные искажения (тип.) Выходной разъем BNC Выходной разъем N-типа |
< 1 % (fc < 62,5 МГц, fm = 1 кГц) < 3 % (fc < 62,5 МГц, fm = 1 кГц) |
| Полоса модуляции (внешний сигнал) | > 100 кГц |
| Частотная модуляция | |
| Минимальная девиация частоты | 0,01 Гц |
| Максимальная девиация частоты | меньше fc и 96 МГц – fc. В диапазоне частот от 0 до 93,75 МГц |
| Диапазон частот 62,5 МГц<fc≤126,5625 МГц 126,5625 МГц<fc≤253,1250 МГц 253,1250 МГц<fc≤506,25 МГц 506,25 МГц<fc≤1,0125 ГГц 1,0125 ГГц<fc≤2,0 ГГц 2,025 ГГц<fc≤4,0 ГГц (TSG4104A) |
максимальная девиация 1 МГц 2 МГц 4 МГц 8 МГц 16 МГц 32 МГц |
| Разрешение девиации частоты | 0,1 Гц |
| Погрешность девиации (тип.) | < 0,1 % выбранной девиации + 5 Гц (fc < 62,5 МГц) < 2 % выбранной девиации + 20 Гц (fc > 62,5 МГц) |
| Источник модулирующего сигнала | внутренний или внешний |
| Модуляционные искажения (тип.) | < -60 дБ (fc = 100 МГц, fm = 1 кГц, fd = 3 кГц) |
| Отстройка несущей при внешней ЧМ (тип.) | < ±0,001 х девиация частоты ЧМ сигнала |
| Полоса модуляции (тип.) | 500 кГц (fc < 62,5 МГц) 100 кГц (fc > 62,5 МГц) |
| Фазовая модуляция | |
| Девиация | от 0° до 360° |
| Разрешение девиации частоты (тип.) | 0,01° (от 0 до 100 МГц) 0,1° (от 100 МГц до 1 ГГц) 1° (1 ГГц и выше) |
| Погрешность девиации (тип.) | 2 % (fc < 62,5 МГц) 3 % (fc > 62,5 МГц) |
| Источник модулирующего сигнала | внутренний или внешний |
| Модуляционные искажения (тип.) | < -60 дБ (fc = 100 МГц, fm = 1 кГц, ΦD = 50º) |
| Полоса модуляции (тип.) | 500 кГц (fc < 62,5 МГц) 100 кГц (fc > 62,5 МГц) |
| Импульсная модуляция | |
| Режим манипуляции | высокий логический уровень включает несущую |
| Отношение уровней модулированной несущей (тип.) Выходной разъем BNC Выходной разъем N-типа |
> 70 дБ > 57 дБ (fc < 1,0 ГГц) > 40 дБ (1,0 ГГц ≤ fc < 4,0 ГГц) > 35 дБ (4,0 ГГц ≤ fc < 6,0 ГГц) |
| Проникновение импульсного сигнала (тип.) | 10 % несущей в течение 20 нс для положительного перепада |
| Задержка положительного/ отрицательного перепада | 60 нс |
| Время нарастания/спада РЧ сигнала (тип.) | 20 нс |
| Источник модулирующего сигнала | внутренний или внешний |
| Интерфейсы | |
| USB | хост-порт USB 2.0 |
| Ethernet (LAN) | 10/100 Base-T.TCP/IP и DHCP (стандарт) |
| GPIB | IEEE488.2 |
| RS-232 | от 4800 до 115 200 бод, контроль передачи данных RTS/CTS |
| Выходы маркеров на задней панели | |
| Тип | тактовая частота символов, кадр данных, TDMA и определяемый пользователем |
| Амплитуда | от 0,5 до 4 В пик-пик (от –2 до +16 дБм) |
| Выходное сопротивление | 50 Ом, связь по переменному току |
| Общие характеристики | |
| Габариты, ВхШхГ | 114х216х347 мм |
| Масса | 5,4 кг |
| Рабочая температура | от +5 до +40 °C |
| Рабочая относительная влажность | от 5 до 95 % при температуре до +30 °C от 5 до 45 % при температуре от +30 до +40 °C, без образования конденсата |
| Температура хранения | от –20 до +60 °C |
| Относительная влажность при хранении | от 5 до 95 % при температуре до +30 °C от 5 до 45 % при температуре от +30 до +40 °C, без образования конденсата |
| Питание | < 90 Вт, от 90 до 264 В, от 47 до 63 Гц, с компенсацией коэффициента мощности |
| Соответствие нормативным документам ЕС по электромагнитной совместимости | |
| Директива Совета EC 2004/108/EC | EN 61326-1 |
| Излучаемые и кондуктивные электромагнитные помехи | класс А |
| Австралия/Новая Зеландия | австралиийский закон о радиосвязи 1992 |
| Корея | KCC |
| Безопасность | |
| Сертификаты сторонних организаций | UL 61010; CSA C22.2 No. 61010-1 |
| Соответствие нормативным документам ЕС по низковольтному оборудованию | директива ЕС по низковольтному оборудованию 2006/95/EC; EN61010-1 |
| Соответствие сертификату безопасности | тип оборудования: Контрольно-измерительный прибор класс безопасности: Класс 1 – оборудование с защитным заземлением степень загрязнения: 2 (в соответствии с IEC61010-1) эксплуатация только в помещениях |
