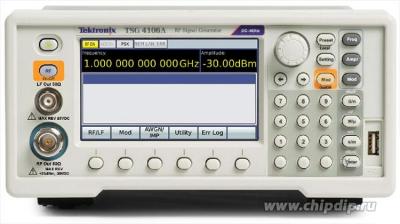

Генератор векторных РЧ-сигналов Tektronix TSG4104A
Госреестр (ГРСИ): не указано
TSG4104A – векторный генератор РЧ сигналов широко используется для проведения исследований в сфере беспроводной связи и диагностики соответствующего оборудования. Устройства данной серии функционируют с использованием полосы модуляции до 200 МГц. Принцип функционирования векторного генератора основывается на использовании новейшего метода формирования сигналов с минимальным количеством паразитирующих элементов и сниженным фазовым шумом. Кроме того, данная модель генератора отличается повышенным уровнем разрешения частотных параметров, который находится в пределах 1 мкГц при любой частоте.
Конструкция прибора предусматривает наличие аналоговой модуляции уже в базовом варианте. Прилагаемое программное обеспечение отличается возможностью обновления и расширения функциональности устройства за счет более сложных векторных и цифровых типов модуляции. Также используемое ПО обладает высоким уровнем гибкости конфигурации.
Работа генератора тактовой частоты, входящего в модель TSG4104A M00 в качестве составного элемента, основывается на использовании термостатированного резонатора кварцевого типа, который изготавливается в соответствии с технологией SC-сut. Данная технология позволяет обеспечить максимальные параметры стабильности и минимальный уровень фазового шума, который может возникать при малой отстройке от несущей. Этот фактор выгодно отличает модель TSG4104A M00 от приборов, в которых используется термостабилизированный тип кварцевого резонатора.
Особенности и преимущества:
- Генерация аналогового и векторного/цифрового сигнала в частотном диапазоне от 0 до 4 ГГц
- Низкий уровень типовой погрешности амплитудных параметров, который составляет менее 0,30 дБ при немодулированном сигнале 0 дБм, при температуре рабочей среды около +22˚С в частотном диапазоне от 10 МГц до 4 ГГц
- Наличие входов сигналов модулирующего типа I/Q при полосе 400 МГц
- Возможность генерирования сигналов, имеющих аналоговую и векторную/цифровую модуляцию
- В конструкции прибора используются генераторы сигналов произвольной формы с наличием двух каналов
- Наличие большого числа интерфейсов, в частности, USB, GPIB, RS-232, LAN
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение |
| Частота | |
| Выходной разъем BNC | от 0 до 62,5 МГц |
| Выходные разъемы N-типа | от 950 кГц до 4,0 ГГц |
| Разрешение установки частоты | 1 мкГц на любой частоте |
| Время перестройки | <8 мс (±1 х 10-6) |
| Погрешность частоты | <(10–18 + погрешность тактового генератора) × fc |
| Стабильность частоты | 1·10–11 (дисперсия Аллана 1 с) |
| Выходной разъем BNC на передней панели | |
| Диапазон частот | от 0 до 62,5 МГц |
| Амплитуда | от 1,00 Вср.кв. до 0,001 Вср.кв. (от –47 до +14,96 дБм) |
| Смещение | ±1,5В постоянное |
| Разрешение смещения | 5 мВ |
| Макс. размах | 1,817В (амплитуда + смещение) |
| Разрешение амплитуды | <1 % |
| Погрешность амплитуды | ±0,7 дБ |
| Гармонические составляющие (тип.) | <–40 дБн |
| Паразитные составляющие (тип.) | <–65 дБн |
| Режим связи выхода | связь по постоянному току, 50 Ом ± 2 % |
| Импеданс | 50 Ом |
| Защита от подачи внешнего сигнала | ±5В пост. |
| КСВ (тип.) | <1,6 :1 |
| Выходной разъем N-типа на передней панели | |
| Выходная мощность | от +16,5 до –110 дБм (<3 ГГц) |
| Выходное напряжение | от 1,5 Вср.кв. до 0,7 мкВср.кв. (<3 ГГц) |
| Разрешение амплитуды | 0,01 дБм |
| Импеданс | 50 Ом |
| Режим связи выхода | связь по переменному току, 50 Ом |
| КСВ (тип.) | <1,5 (от 2 МГц до 2 ГГц) <1,8 (от 2 ГГц до 6 ГГц) |
| Защита от подачи внешнего сигнала | 30В пост., +25 дБм |
| Спектральная чистота выходного РЧ сигнала | |
| Субгармоники | нет |
| Гармонические составляющие (максимальные) | <-38 дБн, выходной уровень <0 дБм, немодулированный сигнал, 1 ГГц |
| Гармонические составляющие (тип.) (выходной уровень <0 дБм) | <-35 дБн, немодулированный сигнал, частота несущей <2 ГГц |
| Паразитные составляющие (тип.) <-68 дБн <-60 дБн <-55 дБн <-55 дБн |
выходной уровень -10 дБм, немодулир. сигнал >10 кГц от несущей (от 950 кГц до 1 ГГц) >10 кГц от несущей (от 1 до 2 ГГц) >10 кГц от несущей (от 2 до 4 ГГц) >10 кГц от несущей (от 4 до 6 ГГц) |
| Остаточная ЧМ (тип.) | 1 Гц ср.кв. (в полосе частот от 300 Гц до 3 кГц) |
| Остаточная АМ (тип.) | 0,006 % ср.кв. (в полосе частот от 300 Гц до 3 кГц) |
| Фазовый шум SSB | выходной уровень +5 дБм (от +18 до +28 °C) |
| Макс. фазовый шум SSB на несущей 1 ГГц (выходной уровень +5 дБм, от +5 до +40 °C ) Отстройка 1 кГц Отстройка 10 кГц Отстройка 20 кГц Отстройка 1 МГц Отстройка 2 ГГц Отстройка >3 ГГц |
-95 дБн/Гц -106 дБн/Гц -107 дБн/Гц -120 дБн/Гц -118 дБн/Гц -120 дБн/Гц |
| Регулировка фазы (выходы на передней панели) | |
| Максимальный сдвиг фазы | ±360° |
| Разрешение фазы | 0,01° (от 0 до 100 МГц) 0,1° (от 100 МГц до 1 ГГц) 1,0° (от 1 до 6 ГГц) |
| Термостатированный генератор тактовой частоты (опция M00) | |
| Тип задающего генератора | термостатированный кварцевый резонатор, изготовленный по технологии SC-cut и работающий на частоте третьей гармоники |
| Начальная погрешность при калибровке (после 20-минутного прогрева, от +18 до +28 °C) | <±0,02·10-6 |
| Температурный дрейф (от 0 до +40 °C ) | <±0,003·10-6 |
| Относительный уход частоты | <±0,05·10-6 в год |
| Вход генератора тактовой частоты | |
| Частота | 10 МГц, ±2·10-6 |
| Амплитуда | от 0,5 Впик-пик до 4 Впик-пик (от -2 до +16 дБм) |
| Входное сопротивление | 50 Ом, связь по переменному току |
| Выход генератора тактовой частоты | |
| Частота | 10 МГц, синусоидальный сигнал |
| Выходное сопротивление | 50 Ом, связь по пост. току |
| Амплитуда | >7,5 дБм |
| Внутренний источник модулирующего сигнала | |
| Сигналы | синусоидальный, линейно изменяющийся, пилообразный, прямоугольный, импульсный, шумоподобный |
| Гармонические искажения синусоидального сигнала | -74 дБн (тип., на 20 кГц) |
| Линейность пилообразного сигнала | <0,05 % (1 кГц) |
| Частота | от 1 мкГц до 500 кГц (частота несущей < 62,5 МГц) от 1 мкГц до 50 кГц (частота несущей ≥62,5 МГц) |
| Разрешение установки частоты | 1 мкГц |
| Погрешность частоты | 1:231 + погрешность тактового генератора |
| Добавление шума | белый гауссов шум (ср.кв. значение = девиация/5) |
| Полоса частот шума | от 1 мкГц до 50 кГц |
| Период импульсного сигнала | от 1 мкс до 10 с |
| Длительность импульсного сигнала | от 100 нс до 9999,9999 мс |
| Внутренний источник модулирующего сигнала | |
| Разрешение длительности импульса | 5 нс |
| Добавление шума в импульсный сигнал | длина псевдослучайной двоичной последовательности 2 N -1, 5≤N≤32, битовый период от 10 нс до 10 с |
| Выход аналогового модулирующего сигнала | |
| Тип разъема | BNC (на задней панели) |
| Импеданс | 50 Ом |
| Модуляция | AM, ЧM, ФM, ИМ |
| Номинальный уровень | ±1 В для ± полной девиации |
| Логические уровни | низкий уровень = 0В высокий уровень = 3,3В |
| Вход внешнего аналогового модулирующего сигнала | |
| Тип разъема | BNC (на задней панели) |
| Импеданс | 100 кОм |
| Модуляция | AM, ЧM, ФM, ИМ |
| Номинальный уровень | ±1 В для ± полной девиации |
| Логические уровни | низкий уровень = 0В высокий уровень = 3,3В |
| Режимы входа | связь по постоянному току или ФВЧ с частотой среза 4 Гц |
| Пороговый уровень | +1В постоянная |
| Смещение по входу | <500 мкВ |
| Амплитудная модуляция | |
| Диапазон | от 0 до 100 % (уменьшается при уровне более +7 дБм) |
| Разрешение | 0,1 % |
| Источник модулирующего сигнала | внутренний или внешний |
| Модуляционные искажения (тип.) Выходной разъем BNC Выходной разъем N-типа |
<1 % (fc<62,5 МГц, fm = 1 кГц) <3 % (fc<62,5 МГц, fm = 1 кГц) |
| Полоса модуляции (внешний сигнал) | >100 кГц |
| Частотная модуляция | |
| Минимальная девиация частоты | 0,01 Гц |
| Максимальная девиация частоты | меньше fc и 96 МГц – fc. В диапазоне частот от 0 до 93,75 МГц |
| Диапазон частот 62,5 МГц<fc ≤ 126,5625 МГц 126,5625 МГц<fc ≤ 253,1250 МГц 253,1250 МГц<fc ≤ 506,25 МГц 506,25 МГц<fc ≤ 1,0125 ГГц 1,0125 ГГц<fc ≤ 2,0 ГГц 2,025 ГГц<fc ≤ 4,0 ГГц (TSG4104A) |
максимальная девиация 1 МГц 2 МГц 4 МГц 8 МГц 16 МГц 32 МГц |
| Разрешение девиации частоты | 0,1 Гц |
| Погрешность девиации (тип.) | <0,1 % выбранной девиации + 5 Гц (fc<62,5 МГц) <2 % выбранной девиации + 20 Гц (fc>62,5 МГц) |
| Источник модулирующего сигнала | внутренний или внешний |
| Модуляционные искажения (тип.) | <-60 дБ (fc = 100 МГц, fm = 1 кГц, fd = 3 кГц) |
| Отстройка несущей при внешней ЧМ (тип.) | <±0,001 х девиация частоты ЧМ сигнала |
| Полоса модуляции (тип.) | 500 кГц (fc<62,5 МГц) 100 кГц (fc>62,5 МГц) |
| Фазовая модуляция | |
| Девиация | от 0° до 360° |
| Разрешение девиации частоты (тип.) | 0,01° (от 0 до 100 МГц) 0,1° (от 100 МГц до 1 ГГц) 1° (1 ГГц и выше) |
| Погрешность девиации (тип.) | 2 % (fc<62,5 МГц) 3 % (fc>62,5 МГц) |
| Источник модулирующего сигнала | внутренний или внешний |
| Модуляционные искажения (тип.) | <-60 дБ (fc = 100 МГц, fm = 1 кГц, ΦD = 50°) |
| Полоса модуляции (тип.) | 500 кГц (fc<62,5 МГц) 100 кГц (fc>62,5 МГц) |
| Импульсная модуляция | |
| Режим манипуляции | высокий логический уровень включает несущую |
|
Отношение уровней модулированной несущей (тип.) Выходной разъем BNC Выходной разъем N-типа |
>70 дБ >57 дБ (fc < 1,0 ГГц) >40 дБ (1,0 ГГц ≤ fc < 4,0 ГГц) >35 дБ (4,0 ГГц ≤ fc < 6,0 ГГц) |
| Проникновение импульсного сигнала (тип.) | 10 % несущей в течение 20 нс для положительного перепада |
| Задержка положительного/ отрицательного перепада | 60 нс |
| Время нарастания/спада РЧ сигнала (тип.) | 20 нс |
| Источник модулирующего сигнала | внутренний или внешний |
| Интерфейсы | |
| USB | хост-порт USB 2.0 |
| Ethernet (LAN) | 10/100 Base-T.TCP/IP и DHCP (стандарт) |
| GPIB | IEEE488.2 |
| RS-232 | от 4800 до 115 200 бод, контроль передачи данных RTS/CTS |
| Выходы маркеров на задней панели | |
| Тип | тактовая частота символов, кадр данных, TDMA и определяемый пользователем |
| Амплитуда | от 0,5 до 4 В пик-пик (от -2 до +16 дБм) |
| Выходное сопротивление | 50 Ом, связь по переменному току |
| Общие характеристики | |
| Габариты, ВхШхГ | 114х216х347 мм |
| Масса | 5,4 кг |
| Рабочая температура | от +5 до +40 °C |
| Рабочая относительная влажность | от 5 до 95 % при температуре до +30 °C от 5 до 45 % при температуре от +30 до +40 °C, без образования конденсата |
| Температура хранения | от –20 до +60 °C |
| Относительная влажность при хранении | от 5 до 95 % при температуре до +30 °C от 5 до 45 % при температуре от +30 до +40 °C, без образования конденсата |
| Питание | <90 Вт, от 90 до 264 В, от 47 до 63 Гц, с компенсацией коэффициента мощности |
| Соответствие нормативным документам ЕС по электромагнитной совместимости | |
| Директива Совета EC 2004/108/EC | EN 61326-1 |
| Излучаемые и кондуктивные электромагнитные помехи | класс А |
| Австралия/Новая Зеландия | австралиийский закон о радиосвязи 1992 |
| Корея | KCC |
| Безопасность | |
| Сертификаты сторонних организаций | UL 61010; CSA C22.2 No. 61010-1 |
| Соответствие нормативным документам ЕС по низковольтному оборудованию | директива ЕС по низковольтному оборудованию 2006/95/EC; EN61010-1 |
| Соответствие сертификату безопасности | тип оборудования: Контрольно-измерительный прибор класс безопасности: Класс 1 – оборудование с защитным заземлением степень загрязнения: 2 (в соответствии с IEC61010-1) эксплуатация только в помещениях |
