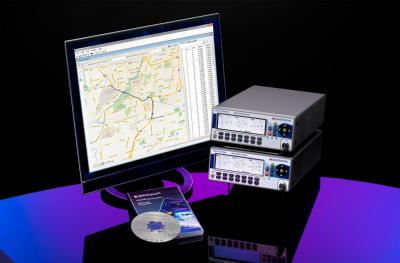

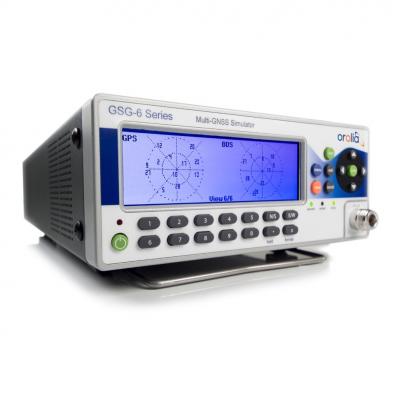

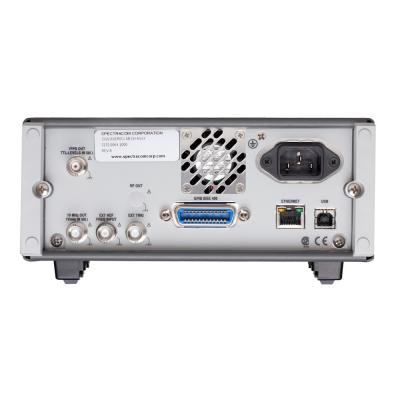

Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS GSG-64
Госреестр (ГРСИ): не указано
Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS.
Особенности имитатора сигналов GSG-64:
- Многоканальные имитаторы навигационных космических систем (НКС) для тестирования ГЛОНАСС и ГАЛЛИЛЕО-приемников (GSG-5, GSG-62, GSG-63, GSG-64) и GPS-приемников
- Число каналов: 4 (GSG-5), 32 (GSG-62), 48 (GSG-63), 64 (GSG-64)
- Широкий диапазон регулировки уровня от –65 до–160 дБм
- Генератор белого шума для тестирования приемников GPS и ГЛОНАСС
- Полностью программируемые, с удобным протоколом вода/вывода
- Тестирование через кабель или антенну
- Поддержка эмуляции сигналов SBAS
- Расширенные пределы имитации
- Вход/выход внешней опорной частоты
- Опция OPT-BDS: имитатор навигационных космических систем Beidou
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
|
ПАРАМЕТРЫ ВЫХОДА |
Число каналов |
4-GSG-5; 32-GSG-62; 48-GSG-63; 4 -GSG-64 |
|
|
Формат передачи данных |
GPS , 50 бит/с; ГЛОНАСС , 50 бит/с |
||
|
SBAS |
WAAS, EGNOS, GAGAN, MSAS, LUCH |
||
|
Выходной уровень |
-65... -160 дБм; точность ±1,0 дБм |
||
|
Паразитная передача |
<-40 > |
||
|
Гармоники |
<-40 > |
||
|
Выход ОГ |
BNC, 10 МГц синус, амплитуда 1 ВСкз на нагрузке 50 Ом |
||
|
Выход 1 - PPS |
стандартный импульсный выход 1 Гц (длительность 200 мс, джиттер <1 > В (на нагр.50Ом); уход частоты в реж. “удержание GPS”: <1 > |
||
|
ОПОРНЫЙ ГЕНЕРАТОР |
Тип |
ОCXO –термостатированный кварцевый генератор <5x10-8 (за 1 год) BPSK, QPSK, BOC |
|
|
Модуляция |
|||
|
Опорная частота |
L1:1575.42 МГц (для всех моделей) Опционально:L2/ L2С:1227,6 МГц; L5/E5/B2: 1146 –1234 МГц E6/B3:1215 – 1303 МГц |
||
|
Диапазон регулировки частоты |
+/-6 кГц для TCXO +/-1 кГц для OCXO |
||
|
ВХОД ВНЕШНЕГО ОГ |
Опорная частота |
10 МГц |
|
|
Входной уровень |
0,1.... 5 В скз |
||
|
Входное сопротивление |
> 1 кОм |
||
|
ПРЕДЕЛЫ ИМИТАЦИИ |
GSG -5, -62, -63, -64 |
Опция OPT-HV расширения для GSG -5,-62, -63, - 64 |
|
|
Высота |
18240 м |
20200 км |
|
|
Ускорение |
4g |
без ограничений |
|
|
Скорость |
515 м/с |
20000 м/с |
|
|
Рывок |
20 м/с3 |
без ограничений |
|
|
НАСТРОЙКИ |
Предопределенные сценарии |
Возможность регулировки: времени, позиции, траектории, числа спутников, уровня сигнала спутников и модели атмосферы |
|
|
Пользовательские сценарии |
Без ограничений |
||
|
Данные траектории |
Протокол NMEA (GGA, RMC сообщения) |
||
|
ОБЩИЕ ДАННЫЕ |
Условия эксплуатации |
0°C ...+50°C |
|
|
Условия хранения |
-40°C ...+70°C |
||
|
Управляющий интерфейс |
GPIB (IEEE-488.2), USB (USBTMC -488), Ethernet (100/10 Mbps) |
||
|
Напряжение питания |
90-265В; 45 -440Гц |
||
|
Габаритные размеры |
210 х 90х 395мм |
||
|
Масса |
2,7кг |
||
