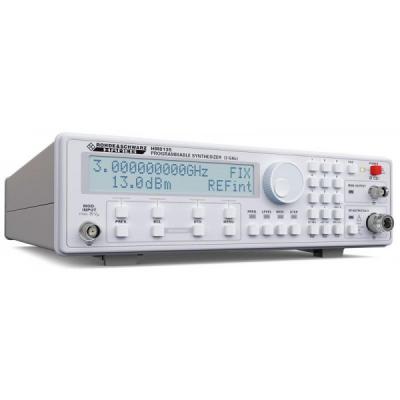

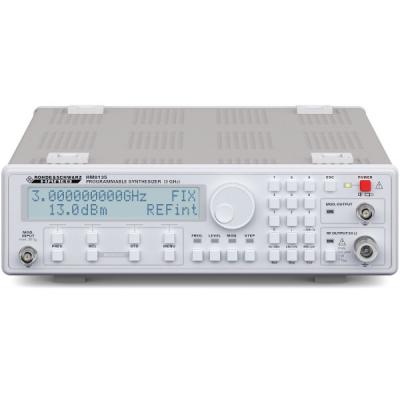

Синтезатор частот Rohde & Schwarz HM8135 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Генераторы высоких частот являются идеальными приборами для проведения производственных испытаний в самых различных областях. Не смотря на то, что являются приборами низкого уровня цен, они обладают весьма неплохими техническими характеристиками. В сочетании с другими компактными устройствами можно с легкостью создавать недорогие высокопроизводительные измерительные системы.
Особенности генератора высоких частот (3 ГГц) с термокомпенсированным кварцевым генератором (TCXO) HM8135:
- Диапазон частот 1 Гц…3ГГц;
- Выходной уровень -135 … +13 дБмВт;
- Разрешение по частоте 1 Гц (время установки <10 мс);
- Вход внешнего сигнала опорной частоты (10 МГц);
- Виды модуляции: AM, ЧМ, импульсная, ФМ, ЧМн, ФМн;
- Внутренний модулятор (синусоидальный, прямоугольный, треугольный, пилообразный сигналы) 10 Гц…200 кГц;
- Высокая спектральная чистота;
- Хранение в памяти до 10 конфигураций, в том числе конфигурации запуска;
- Температурная стабильность опорного генератора TCXO ±0,5 х 10-6;
- Гальванически развязанный сдвоенный интерфейс USB/RS-232, опционально IEEE-488 (GPIB).
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Диапазон частот | 1 Гц – 3 ГГц |
| Разрешающая способность | 1 Гц |
| Время установки | <10 мс |
| Источник опорной частоты 10 МГц | |
| Температурная нестабильность (0…50 °C) | +/-0,5 х 10-6 (TCXO) HM8134-3, HM8135 +/-1 х 10-8 (OCXO) HM8134-3X, HM8135-X |
| Старение | +/-1 х 10-6/год (TCXO) HM8134-3, HM8135 +/-1 х 10-9/день(OCXO) HM8134-3X, HM8135-X |
| Чистота спектра (без модуляции) | |
| Гармонические составляющие | ≤ -35 дБн |
| Негармонические составляющие | ≤-50 дБн |
| Фазовый шум | (отстройка от несущей 20 кГц) |
| 1000 МГц ≤ f < 1200 МГц | |
| 1 ГГц ≤ f < 2 ГГц | ≤-95 дБн/Гц |
| Уровень выходного сигнала | от -135 до +13 дБмВт |
| Разрешающая способность | 0,1 дБ |
| Импеданс | 50 Ом |
| Виды модуляции | АМ, ЧМ, ФМ, ЧМн, ФМн, ИМ |
| Источники модуляции | |
| Внутренний | 10 Гц - 200 кГц синус |
| 10 Гц - 20 кГц прямоугольный, треугольный, пилообразный | |
| Внешний | Импеданс: 10 кОм II 50 пФ Входной уровень: 2 Вразмах на всю шкалу |
| Параметры АМ | Коэффициент модуляции: 0-100 % Точность установки: ±4 % |
| Параметры ЧМ | Девиация: +/-200 Гц до 400 кГц Точность установки: +/-3 % |
| Параметры ФМ | Девиация: 0-3,14 рад (<16 МГц) 0-10 рад (>16 МГц); Погрешность: +/-5 % до 1 кГц + остаточная ФМ |
| Параметры ЧМн | Диапазон (F0…F1): от 16 МГц до 1,2 ГГц / 3 ГГц; Режим: 2FSK; Источник данных: внешний; Максимальная скорость передачи: 10 кбит/с |
| Параметры ФМн | Режим: 2PSK; Источник данных: внешний; Максимальная скорость передачи: 10 кбит/с |
| Параметры ИМ | Время нарастания/спада: <50 нс (тип. <10 нс); Максимальная частота: 2,5 МГц; Задержка: <100 нс |
| Режим качания частоты (развертка по частоте) | |
| Диапазон | от 1 МГц до 3 ГГц |
| Глубина | от 500 Гц до 2,999 ГГц |
| Время качания (развертки) | 20 мс - 5 с |
| Общие характеристики | |
| Интерфейсы | USB/RS-232 (HO820) IEEE-488 (GPIB) (HO880) |
| Питание | 115 - 230 В +/-10 %, 50/60 Гц, CAT II |
| Потребляемая мощность | 40 ВА |
| Диапазон рабочих температур | от +5 до +40 °C |
| Габариты (Ш x В x Г) | 285 x 75 x 365 мм |
| Масса | 5 кг |
