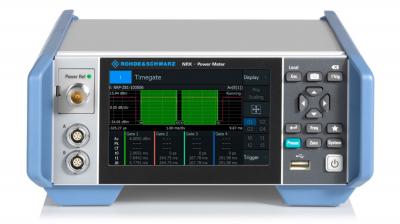

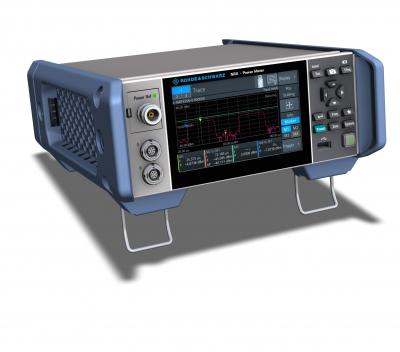

Измеритель мощности NRX
Госреестр (ГРСИ): не указано
Измеритель мощности Rohde Schwarz NRX — это универсальный базовый блок, поддерживающий все измерительные функции различных типов датчиков мощности в диапазоне частот до 110 ГГц и значений мощности от -70 до +45 дБм.
- До 4-х измерительных каналов
- Опциональный источник опорного сигнала для проверки датчиков мощности
- Различные режимы отображения результатов измерения
- Множество математических функций для обработки результатов
- Готовые наборы параметров для всех основных стандартов мобильной радиосвязи
- Эмуляция измерителей мощности других производителей
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение | |
| Разъемы для датчиков мощности | Стандартно | 2 (A и B) на передней панели прибора |

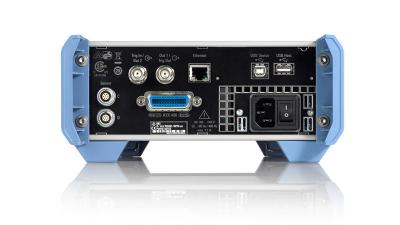

| С опцией NRX-B4 | 2 -дополнительные (C и D) на задней панели прибора | |
| Тип разъема | 8-пин (гнездо): прямое подключение датчиков NRP-Zxx, для датчиков NRPxxS(N)/T(N)/A(N) требуется NRP-ZK6 или -ZK8 |
|
| Измерительные каналы | Стандартно | 1 |
| С опцией NRX-K2 | 2 | |
| С опциями NRX-K2 и -K4 | 4 | |
| Диапазон частот | от DC до 110 ГГц в зависимости от датчика мощности | |
| Диапазон измеряемой мощности | от 0,1 фВт (-130 дБм) до 30 Вт (+45 дБм) (средняя) в зависимости от датчика мощности | |
| Функции измерений | ||
| Одноканальные | Согласно спецификации датчика мощности, дополнительно: отношения измеренной величины к опорному значению; установка и редактирование опорного значения; сохранение макс. и мин. значений |
|
| Многоканальные | Одновременно до 4-х каналов: индивидуальные результаты; коэффициенты; относительные показатели и разница результатов |
|
| Отображение | Абсолютные значения | Вт, дБм, дБмкВ |
| Относительные значения | дБ, Δ% или отношение (КСВ, обратные потери, коэффициент отражения) | |
| Общие характеристики | ||
| Интерфейсы | USB 2.0 (тип В), Ethernet, опционально GPIB (NRX-B8) | |
| Дисплей | Цветной TFT, диагональ 5 дюймов (127 мм), разрешение 800х400 пикселей | |
| Источник для проверки датчиков мощности (NRX-B1) (не совместим с NRX-B9) |
Частоты | Ном. 50 МГц или 1 ГГц |
| Мощность | Только НГ(CW): +20 дБм (100 мВт) НГ(CW) + импульсы: -20 дБм (10 мкВт); -10 дБм (100 мкВт); 0 дБм (1 мВт); +10 дБм (10 мВт); |
|
| Частота повторения импульсов | 10 кГц+/-5х10-6 | |
| Скважность | (50+/-0,02)% | |
| Время нарастания/спада | 5 нс (тип.) на 1 ГГц, 20 нс (тип.) на 50 МГц | |
| РЧ разъем | N (гнездо), 50Ω | |
| Питание | Сеть переменного тока ном. 100 – 240 В, 50-60 Гц и 400 Гц | |
| Габаритные размеры (Ш-В-Г) | 234х106х272 мм | |
| Масса | 2,35 кг (без опций), 2,58 кг (с опц. NRX-B1,-B4,-B8) | |
