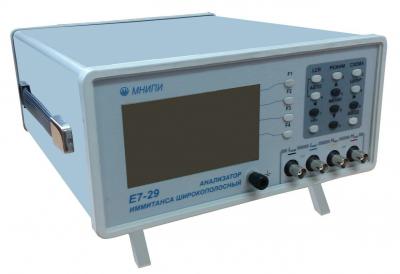

Анализатор иммитанса Е7-29
Госреестр (ГРСИ): не указано
Анализатор иммитанса широкополосный Е7-29 предназначен для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) с базовой погрешностью 0.2% в диапазоне частот от 50 кГц до 15 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.
Особенности анализатора иммитанса Е7-29:
- Интерфейс USB 2.0
- Портативное питание
- Жесткие условия эксплуатации
Параметры измеряемые анализатором иммитанса Е7-29:
- Lp, Ls - индуктивность в параллельной, последовательной схеме замещения
- Сp, Cs - емкость в параллельной, последовательной схеме замещения
- Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения
- Х - реактивное сопротивление в последовательной схеме замещения
- G - активная проводимость в параллельной схеме замещения
- В - реактивная проводимость в параллельной схеме замещения
- tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь)
- Q - добротность
- |Z| - модуль комплексного сопротивления
- |Y|- модуль комплексной проводимости
- δ - угол фазового сдвига комплексного сопротивления
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей стране, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Параметр |
Значение |
|
Диапазоны измеряемых величин |
|
|
Диапазон частот |
50 кГц - 15 МГц |
|
Уровень измерительного сигнала |
40 мВ - 1 В |
|
Напряжение смещения |
0 - 40 В |
|
Емкость Cs Cp |
(10-15...10-4) Ф |
|
Индуктивность Ls Lp |
(10-9...102) Гн |
|
Активное cопротивление Rs Rp |
(10-2...106) Ом |
|
Проводимость |
(10-4...4) См |
|
Добротность, фактор потерь |
10-4...104 |
|
Угол фазового сдвига комплексного сопротивления |
+0.001°...+90° |
|
Общие характеристики |
|
|
Интерфейс |
USB 2.0 |
|
Формат индкации |
5 десятичных разрядов |
|
Габаритные размеры |
225x110x35 мм |
|
Масса |
5 кг |
