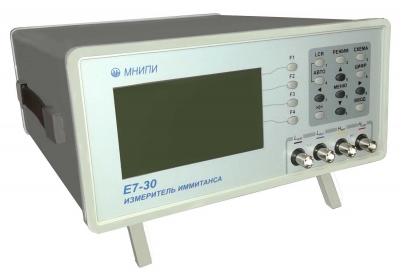

Анализатор иммитанса Е7-30
Госреестр (ГРСИ): не указано
Анализатор иммитанса широкополосный Е7-30 предназначен для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) с базовой погрешностью 0.1% в диапазоне частот от 25 Гц до 3 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.
Особенности анализатора иммитанса Е7-30:
- Интерфейс USB 2.0 и RS-232
- Портативное питание
- Жесткие условия эксплуатации
Параметры измеряемые анализатором иммитанса Е7-30:
- Lp, Ls - индуктивность в параллельной, последовательной схеме замещения
- Сp, Cs - емкость в параллельной, последовательной схеме замещения
- Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения
- Х - реактивное сопротивление в последовательной схеме замещения
- G - активная проводимость в параллельной схеме замещения
- В - реактивная проводимость в параллельной схеме замещения
- tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь)
- Q - добротность
- |Z| - модуль комплексного сопротивления
- |Y|- модуль комплексной проводимости
- δ - угол фазового сдвига комплексного сопротивления
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей стране, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Параметр |
Значение |
|
Диапазоны измеряемых величин |
|
|
Диапазон частот |
25 кГц - 3 МГц |
|
Уровень измерительного сигнала |
5 мВ - 1 В |
|
Напряжение смещения |
0 - 40 В |
|
Емкость Cs Cp |
(10-15...1) Ф |
|
Индуктивность Ls Lp |
(10-9...104) Гн |
|
Активное cопротивление Rs Rp |
(10-5...109) Ом |
|
Проводимость |
(10-11...10) См |
|
Угол фазового сдвига комплексного сопротивления |
-90°...+90° |
|
Общие характеристики |
|
|
Интерфейс |
USB 2.0, RS-232 |
|
Формат индкации |
5 десятичных разрядов |
|
Габаритные размеры |
270x134x320 мм |
|
Масса |
5 кг |
