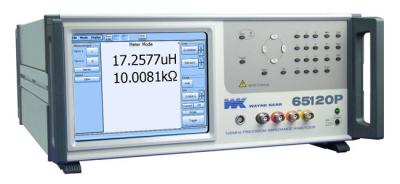

Анализатор импеданса прецизионный WK 6510P
Госреестр (ГРСИ): не указано
Прецизионный ВЧ измеритель WK 6510Р: Диапазон частот 20 Гц - 10 МГц (разрешение 0,01 мГц); Базовая погрешность 0,05 %; Сопротивление (R, Z) 0,01 мОм … 2 ГОм; Емкость 1фФ … 1Ф; Индуктивность 0,1 нГн … 2 кГн; Фазовый сдвиг -180 … +180o; Добротность (Q) 0,00001 … 1000; Тангенс угла потерь (D) 0,00001 … 1000; Реактивное сопротивление (X), комплексная проводимость Y (адмитанс), проводимость (G), реактивная проводимость (B); Интерфейс USB (Подключение клавиатуры, мыши, внешних носителей), VGA, LAN, GPIB; Запись/считывание профилей (20 ячеек); TFT сенсорный дисплей 640 х 480; Масса 14,5 кг.
Аналог WK 6510В, отличие: отсутствует режим графического анализа.
Особенности прецизионного ВЧ измерителя WK 6510Р:
- Прецизионные высокочастотные измерения импеданса
- Диапазон частот от 20 Гц до 120 МГц (в зависимости от модели)
- Базовая погрешность 0,05 %
- Высокая скорость измерений
- Измеряемые параметры: |Z|, |Y|, θ, R, X, G, B, C, L, D, Q
- Большой графический сенсорный ЖК-дисплей и интуитивный пользовательский интерфейс
- Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
- Управление с помощью мыши и клавиатуры
- Интерфейс USB (для подключения клавиатуры, мыши ли внешних носителей), VGA, LAN, GPIB
- Построение на базе Windows XP
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Параметр |
Значения |
|
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ |
|
|
Сопротивление (Z, R) |
от 0,01 мОм до 2 ГОм с максимальным разрешением 0,01 мОм |
|
Емкость (С) |
от 1 фФ до 1 Ф с максимальным разрешением 1 фФ |
|
Индуктивность (L) |
от 0,1 гГн до 2 кГн с максимальным разрешением 0,1 нГн |
|
Добротность (Q) |
0,00001 - 1000 |
|
Тангенс угла потерь (D) |
0,00001 - 1000 |
|
Фазовый сдвиг (q) |
-180о ... 180о |
|
Базовая погрешность |
±0,05% |
|
ТЕСТ СИГНАЛ |
|
|
Частота тест-сигнала |
20 Гц - 10 МГц |
|
Уровень тест-сигнала (на нагрузку 50 Ом) |
5 мВ - 1 В (в зависимости от частоты), дискретность установки уровня 1 мВ, 200 мкА - 20 мА (в зависимости от частоты); режим стабилизации по току |
|
Погрешность установки частоты |
±0,005% |
|
Дискретность установки частоты |
0,1 мГц |
|
ПОСТОЯННОЕ СМЕЩЕНИЕ (ОПЦИЯ) |
|
|
Внутренний источник смещения |
0 ... 40 В 0 ... 100 мА |
|
ПАМЯТЬ |
|
|
Функции |
Запись/считывание установленных параметров измерения |
|
Объем памяти |
20 ячеек |
|
ДИСПЛЕЙ |
|
|
Разрешение |
640 х 480 сенсорный |
|
ОБЩИЕ ДАННЫЕ |
|
|
Платформа |
Построение на базе OC Windows XP |
|
Условия эксплуатации |
0оС ... 50 оС и относительная влажность 85% |
|
Напряжение питания |
90 В / 250 В, 47/63 Гц |
|
Габаритные размеры |
190 х 440 х 525 мм |
|
Масса |
14,5 кг |
